Hypertherm Powermax65 SYNC Anleitung Seite 37

IGBT-Modul, Invertertest 1
1
2
3
1 Gelbe Leitung Gate 2 (G2)
2 Schwarze Leitung Emitter 2 (E2)
3 Rote Leitung Kollektor 2 (C2)
IGBT-Modul, BLK
1
2
3
1 Gelbe Leitung Gate (G)
2 Schwarze Leitung Emitter (E)
Powermax65/85/105 SYNC
Vorbereitung für die Fehlerbeseitigung bei internen Komponenten

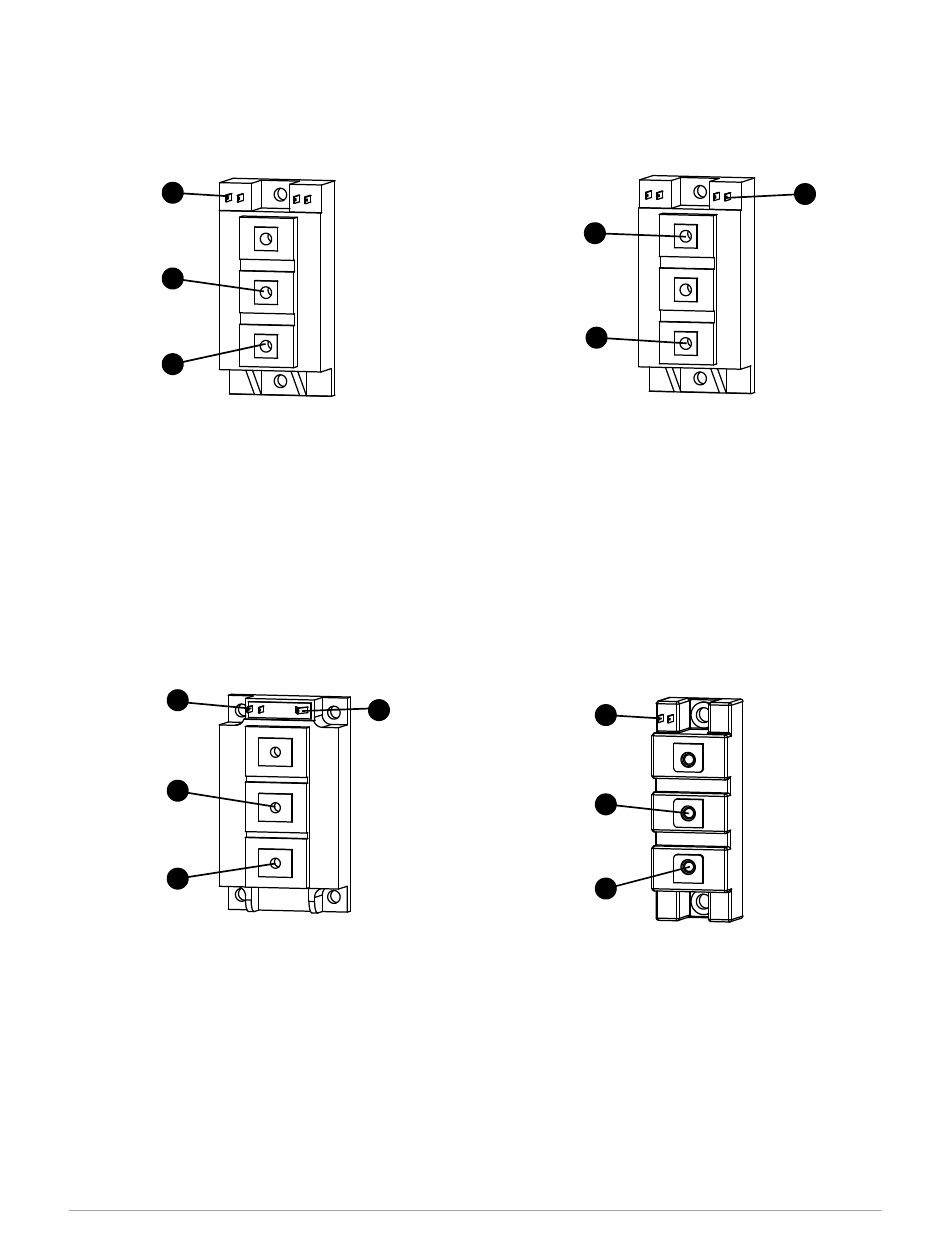

Abb. 5 – Häufig verwendete IGBT-Konfigurationen
4
Anleitung zur Fehlerbeseitigung
IGBT-Modul, Invertertest 2
4
5
4 Rote Leitung Kollektor 1 (C1)
5 Schwarze Leitung Emitter 1 (E1)
6 Gelbe Leitung Gate 1 (G1)
IGBT, Pilotlichtbogen
1
2
3
3 Rote Leitung Kollektor (C)
4 Diese Stifte sind für den internen
Temperatursensor des IGBTs bestimmt.
Verwenden Sie den IGBT-Tester hier nicht.
810430DE
2
6
