7. Führen Sie die folgende Durchgangsprüfung an den Brennerdrähten durch:
a. Nehmen Sie die linke Seite des Brennergehäuses ab.
b. Führen Sie eine Durchgangsprüfung zwischen dem blauen Draht und Stift 5 (BLU)
im Brennerstecker durch.
c. Führen Sie eine Durchgangsprüfung zwischen dem orangen Draht und Stift 7 (ORG)
im Brennerstecker durch.
8. Haben beide Brennerdrähte einen Durchgang?
Falls ja, ersetzen Sie den Kappensensorschalter.
Falls nicht, ersetzen Sie das Brennerschlauchpaket.
Powermax65/85/105 SYNC

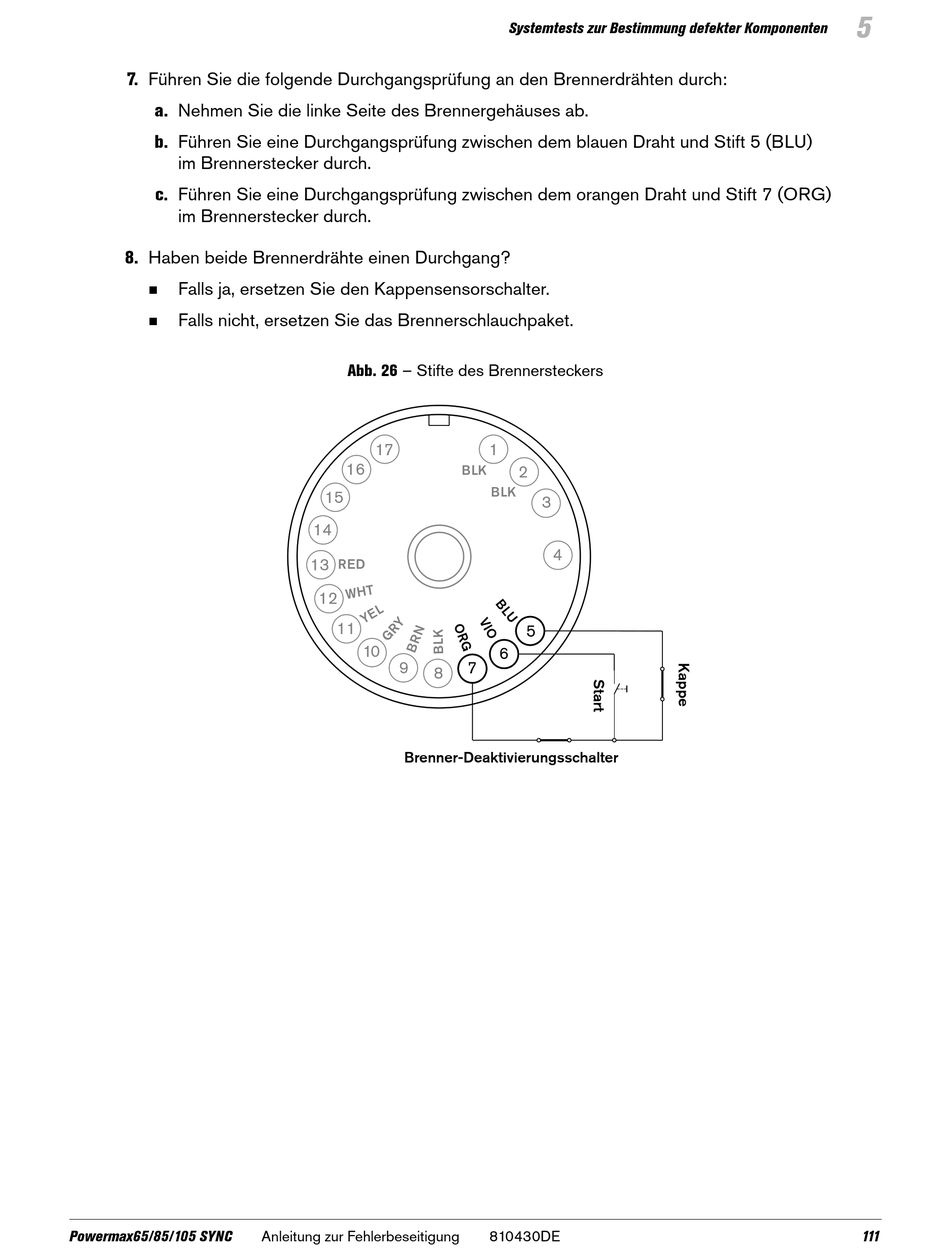

Abb. 26 – Stifte des Brennersteckers
17
16
15
14
13
RED
12
11
10
9
8
Brenner-Deaktivierungsschalter
Anleitung zur Fehlerbeseitigung
Systemtests zur Bestimmung defekter Komponenten
1
BLK
2
BLK
3
4
5
6
7
