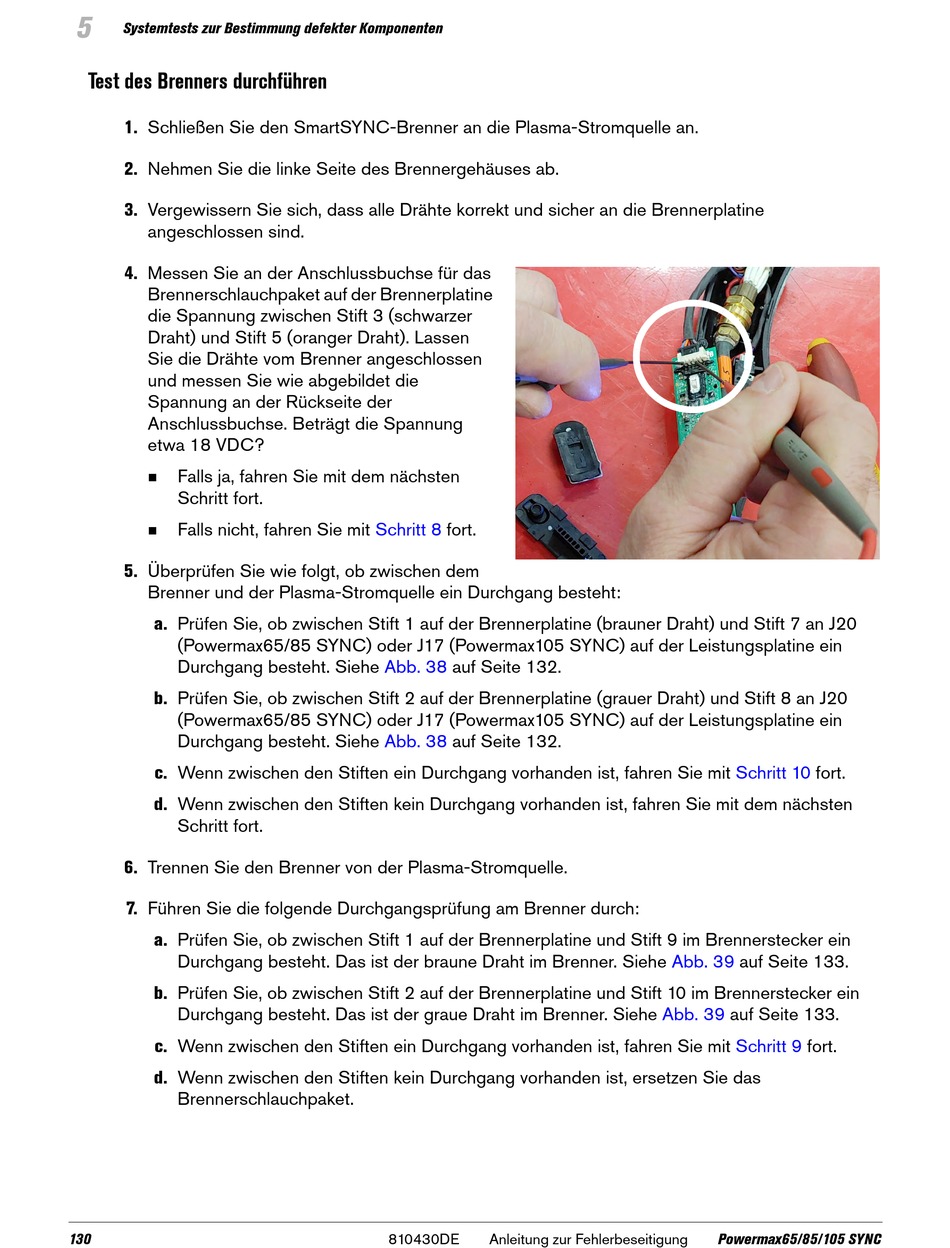

5
Systemtests zur Bestimmung defekter Komponenten
Test des Brenners durchführen
1. Schließen Sie den SmartSYNC-Brenner an die Plasma-Stromquelle an.
2. Nehmen Sie die linke Seite des Brennergehäuses ab.
3. Vergewissern Sie sich, dass alle Drähte korrekt und sicher an die Brennerplatine
angeschlossen sind.
4. Messen Sie an der Anschlussbuchse für das
Brennerschlauchpaket auf der Brennerplatine
die Spannung zwischen Stift 3 (schwarzer
Draht) und Stift 5 (oranger Draht). Lassen
Sie die Drähte vom Brenner angeschlossen
und messen Sie wie abgebildet die
Spannung an der Rückseite der
Anschlussbuchse. Beträgt die Spannung
etwa 18 VDC?
Falls ja, fahren Sie mit dem nächsten

Schritt fort.
Falls nicht, fahren Sie mit

5. Überprüfen Sie wie folgt, ob zwischen dem
Brenner und der Plasma-Stromquelle ein Durchgang besteht:
a. Prüfen Sie, ob zwischen Stift 1 auf der Brennerplatine (brauner Draht) und Stift 7 an J20
(Powermax65/85 SYNC) oder J17 (Powermax105 SYNC) auf der Leistungsplatine ein
Durchgang besteht. Siehe
b. Prüfen Sie, ob zwischen Stift 2 auf der Brennerplatine (grauer Draht) und Stift 8 an J20
(Powermax65/85 SYNC) oder J17 (Powermax105 SYNC) auf der Leistungsplatine ein
Durchgang besteht. Siehe
c. Wenn zwischen den Stiften ein Durchgang vorhanden ist, fahren Sie mit
d. Wenn zwischen den Stiften kein Durchgang vorhanden ist, fahren Sie mit dem nächsten
Schritt fort.
6. Trennen Sie den Brenner von der Plasma-Stromquelle.
7. Führen Sie die folgende Durchgangsprüfung am Brenner durch:
a. Prüfen Sie, ob zwischen Stift 1 auf der Brennerplatine und Stift 9 im Brennerstecker ein
Durchgang besteht. Das ist der braune Draht im Brenner. Siehe
b. Prüfen Sie, ob zwischen Stift 2 auf der Brennerplatine und Stift 10 im Brennerstecker ein
Durchgang besteht. Das ist der graue Draht im Brenner. Siehe
c. Wenn zwischen den Stiften ein Durchgang vorhanden ist, fahren Sie mit
d. Wenn zwischen den Stiften kein Durchgang vorhanden ist, ersetzen Sie das
Brennerschlauchpaket.
130
Schritt 8 fort.
Abb. 38 auf Seite 132.
Abb. 38 auf Seite 132.
810430DE Anleitung zur Fehlerbeseitigung
Schritt 10 fort.
Abb. 39 auf Seite 133.
Abb. 39 auf Seite 133.
Schritt 9 fort.
Powermax65/85/105 SYNC
