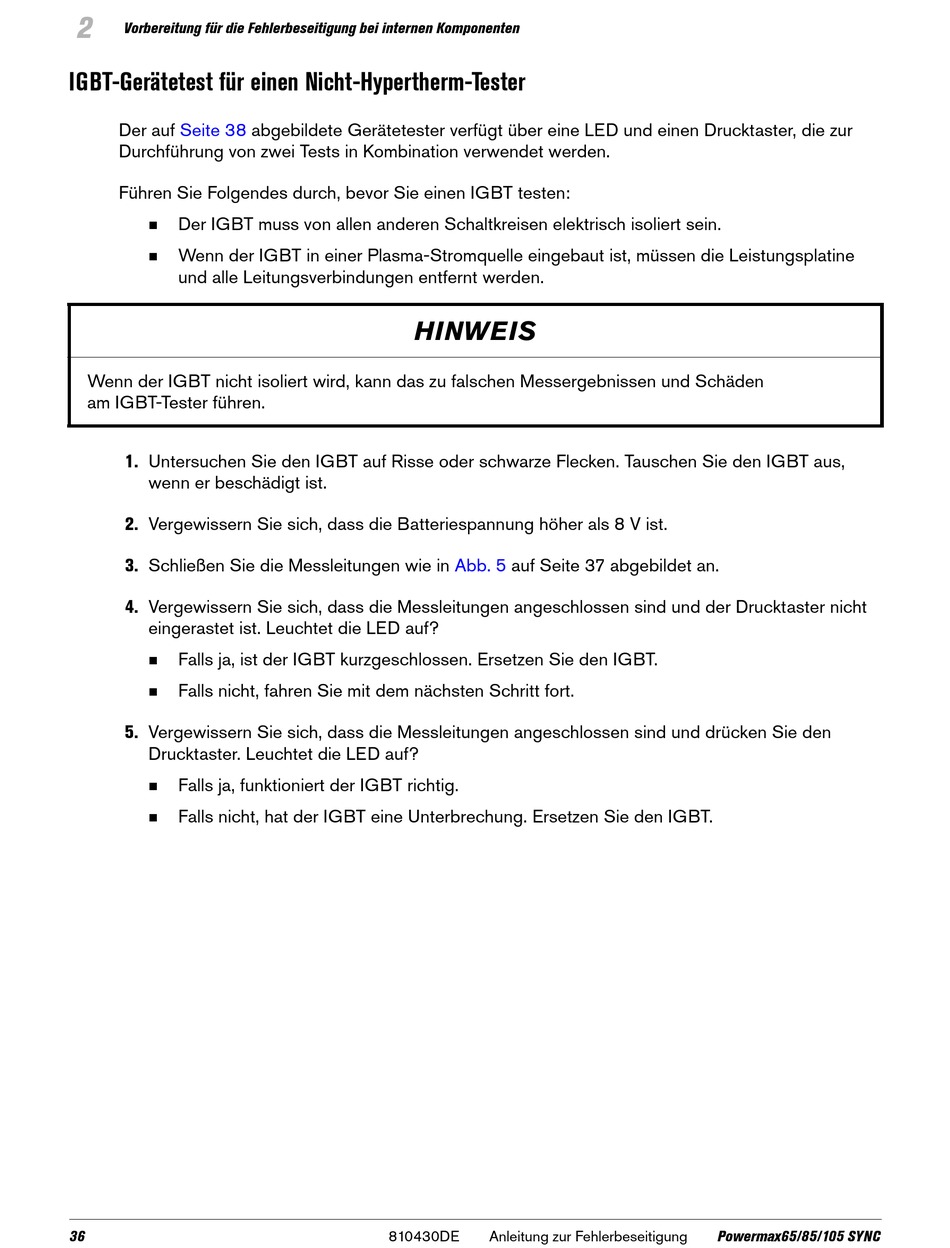

Vorbereitung für die Fehlerbeseitigung bei internen Komponenten
IGBT-Gerätetest für einen Nicht-Hypertherm-Tester
Der auf Seite 38
Durchführung von zwei Tests in Kombination verwendet werden.
Führen Sie Folgendes durch, bevor Sie einen IGBT testen:
Der IGBT muss von allen anderen Schaltkreisen elektrisch isoliert sein.

Wenn der IGBT in einer Plasma-Stromquelle eingebaut ist, müssen die Leistungsplatine

und alle Leitungsverbindungen entfernt werden.
Wenn der IGBT nicht isoliert wird, kann das zu falschen Messergebnissen und Schäden
am IGBT-Tester führen.
1. Untersuchen Sie den IGBT auf Risse oder schwarze Flecken. Tauschen Sie den IGBT aus,
wenn er beschädigt ist.
2. Vergewissern Sie sich, dass die Batteriespannung höher als 8 V ist.
3. Schließen Sie die Messleitungen wie in
4. Vergewissern Sie sich, dass die Messleitungen angeschlossen sind und der Drucktaster nicht
eingerastet ist. Leuchtet die LED auf?
Falls ja, ist der IGBT kurzgeschlossen. Ersetzen Sie den IGBT.

Falls nicht, fahren Sie mit dem nächsten Schritt fort.

5. Vergewissern Sie sich, dass die Messleitungen angeschlossen sind und drücken Sie den
Drucktaster. Leuchtet die LED auf?
Falls ja, funktioniert der IGBT richtig.

Falls nicht, hat der IGBT eine Unterbrechung. Ersetzen Sie den IGBT.

36
abgebildete Gerätetester verfügt über eine LED und einen Drucktaster, die zur
HINWEIS
810430DE
Abb. 5 auf Seite 37 abgebildet an.
