Vorbereitung für die Fehlerbeseitigung bei internen Komponenten

Hypertherm-IGBT-Tester

Verwenden Sie den Hypertherm IGBT-Tester (IGBT = insulated gate bipolar transistor) (128883)
wie in den nachfolgenden Kapiteln beschrieben. Oder Sie können sich Ihren eigenen IGBT-Tester
nach dem auf Seite 38
3
2
1
1 Test auf kurzgeschlossenen IGBT
2 Fehler-LED (rot)
3 OK-LED (grün)
4 Schaltplan
5 „Niedriger Batteriestand"-LED (rot)
32
gezeigten Stromlaufplan bauen und für die IGBT-Tests verwenden.

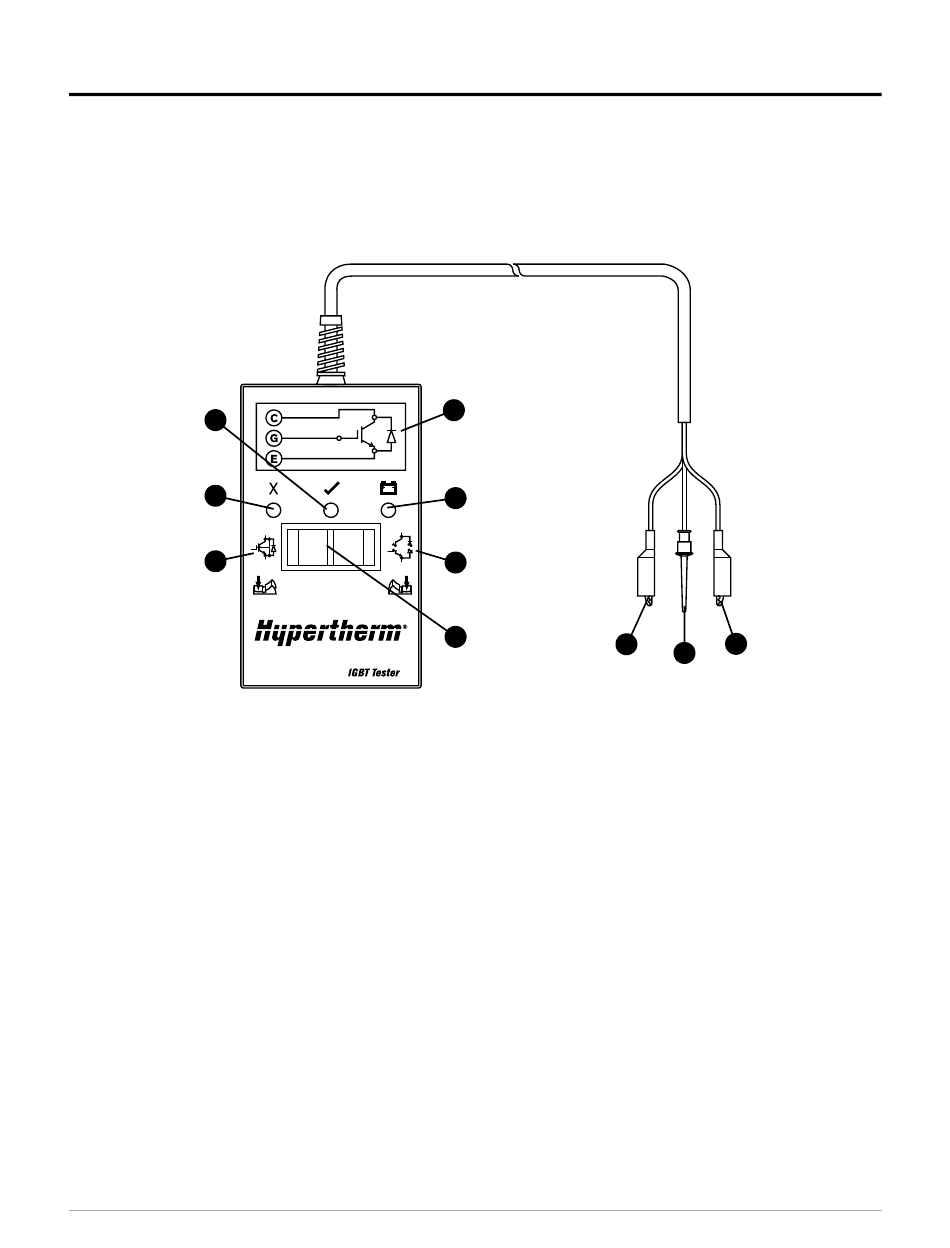

Tabelle 5 – Hypertherm IGBT-Tester
128884
810430DE
4
5
6
7
8
6 Test auf unterbrochenen IGBT
7 Wippschalter
8 Kollektor (rot)
9 Gate (gelb)
10 Emitter (schwarz)
Anleitung zur Fehlerbeseitigung
10
9
Powermax65/85/105 SYNC
