WARTUNG
Test 3 – Wiederzusammenbau des Brenners
1. Brenner und Verschleißteile durch einen neuen Brenner und neue Verschleißteile ersetzen.
2. Pumpe manuell einschalten (siehe Schritt 1 unter „Manueller Pumpenbetrieb"), 60 Sekunden lang laufen lassen,
dann auf dem LED-Display der Gaskonsole die Durchflussmenge ablesen.
Beträgt die Durchflussmenge auf dem LED-Display 0,9 Gall./min oder mehr, Brenner austauschen.
Ist die Durchflussmenge noch immer geringer als 0,9 Gall./min, Test 4 ausführen.
Test 4 – Versorgungsleitung zur Brennersteckdose
1. Stromversorgung ausschalten (OFF). Kühlmittel-Versorgungsleitung von der Brennersteckdose trennen und in einen
3,8 Liter-Behälter halten. Ein Hypertherm-Kühlmittelbehälter ist dafür besonders geeignet.
Vorsicht: Das Kühlmittel läuft sehr schnell aus dem Schlauch aus.
2. Zeitbedarf zum Füllen des Behälters messen. Stromversorgung einschalten (ON). Pumpe manuell einschalten (siehe
Schritt 1 unter „Manueller Pumpenbetrieb"). Zeitbedarf zum Füllen des Behälters notieren.
3. Kühlmittel-Versorgungsleitung wieder an die Brennersteckdose anschließen.
Dauert das Füllen des Behälters länger als 65 Sekunden, Verstopfung bzw. Knick im Kühlmittelschlauch zwischen
Brenner und LHF/RHF-Konsole suchen. Brennerschlauchpaket ersetzen, wenn keine Verstopfung bzw. kein Knick
festgestellt wurde.
Wenn der Behälter in höchstens 65 Sekunden gefüllt ist, Test 5 ausführen.

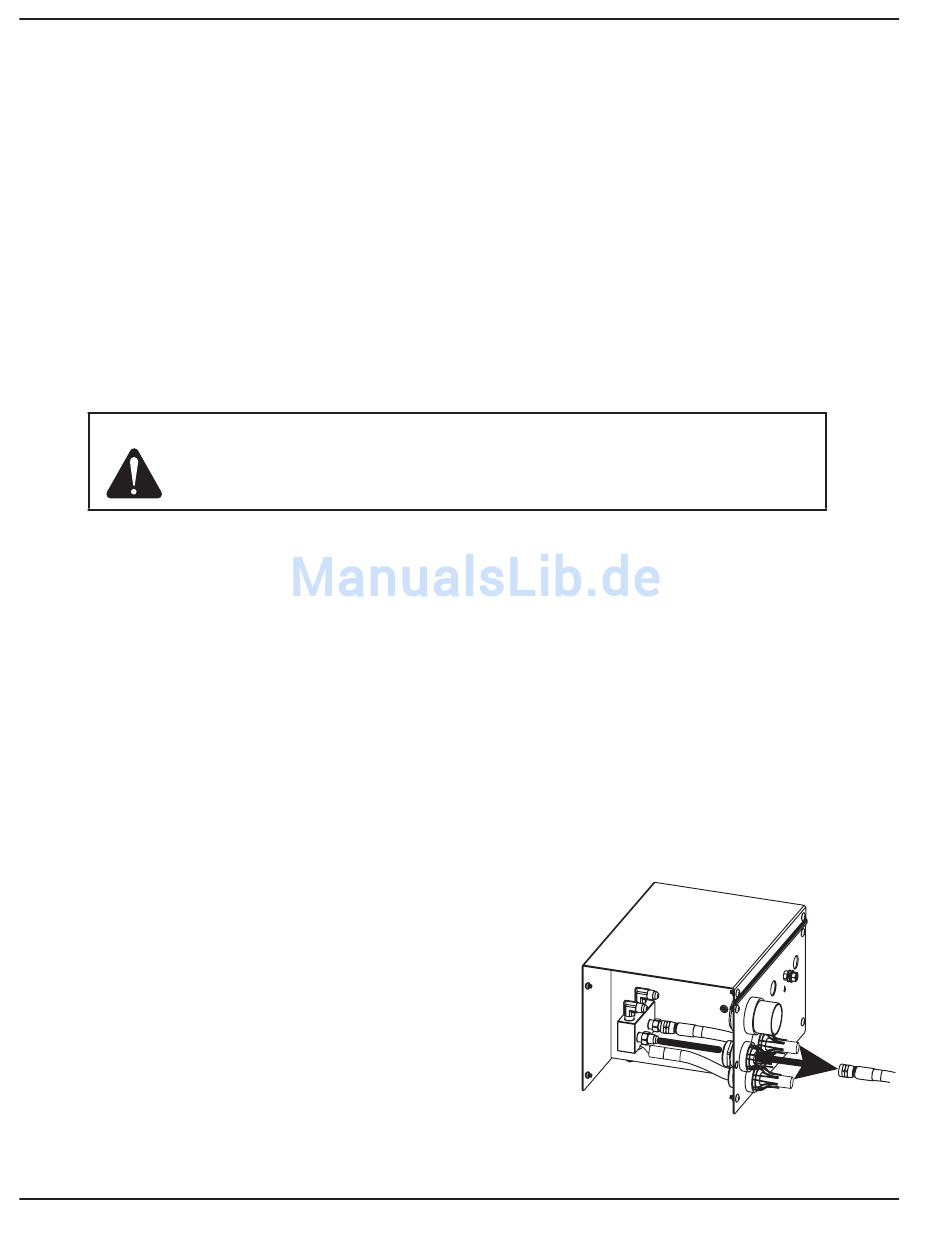

Test 5 – Rücklaufleitung von der Brennersteckdose (an der Zündkonsole abnehmen)
1. Stromversorgung ausschalten (OFF). Kühlmittel-Rücklaufleitung
(blauer Schlauch mit rotem Band) von der RHF/LHF-Konsole
abnehmen und in einen 3,8-Liter-Behälter halten. Ein Hypertherm-
Kühlmittelbehälter ist dafür besonders geeignet.
2. Zeitbedarf zum Füllen des Behälters messen. Stromversorgung
einschalten (ON). Pumpe manuell einschalten (siehe Schritt 1 unter
„Manueller Pumpenbetrieb"). Zeitbedarf zum Füllen des Behälters
notieren.
3. Kühlmittel-Rücklaufleitung wieder anschließen.
Wenn das Füllen des Behälters mehr als 65 Sekunden dauert, ist die
Brennersteckdose verstopft. Brennersteckdose ersetzen.
Wird der Behälter innerhalb von 65 Sekunden oder weniger gefüllt, ist die
Kühlmittel-Rücklaufleitung (von der RHF/LHF-Konsole zur Stromquelle)
verstopft. Kühlmittel-Rücklaufleitung ersetzen.
5-40 HPR130XD Manual Gas – 806321
