AVERTISSEMENT
RISQUE D'EXPLOSION – COUPE AVEC DE L'ALUMINIUM À PROXIMITÉ D'UNE
SOURCE D'EAU
La coupe sous l'eau avec des gaz combustibles ou de l'aluminium peut comporter des
risques d'explosion.
Ne PAS procéder à une coupe sous l'eau avec des gaz combustibles contenant

de l'hydrogène.
 Ne PAS couper d'alliages d'aluminium sous l'eau ou sur une table à eau,
à moins de pouvoir éviter une accumulation d'hydrogène.
Cela pourrait causer une explosion pendant le fonctionnement du système de coupe.
Consulter le Safety and Compliance Manual (Manuel de sécurité et de conformité)
(80669C) pour en savoir plus.
AVERTISSEMENT
RISQUE D'EXPLOSION – COUPE AVEC DES GAZ INFLAMMABLES OU OXYDANTS
Ne pas utiliser de gaz inflammables ou oxydants avec les systèmes Powermax. Ces
gaz peuvent créer des conditions d'explosion lors des activités de coupage plasma.
L'oxygène est un exemple de gaz oxydant. L'acétylène, le propylène, le méthane
et l'hydrogène pur sont des exemples de gaz inflammables. Consulter le Safety and
Compliance Manual (Manuel de conformité et de sécurité) (80669C) pour en savoir plus.
Pour obtenir de plus amples renseignements
 Pour en savoir plus sur l'intégration du système Powermax
se reporter au Powermax65/85/105 SYNC Mechanized Cutting Guide (Guide de la coupe mécanique)
(810480).
 Pour obtenir des renseignements supplémentaires sur votre système, reportez-vous
au Powermax65/85/105 SYNC Operator Manual (Manuel de l'opérateur) (810470).

Téléchargez ces documents au www.hypertherm.com/docs.
Powermax65/85/105 SYNC Guide des tableaux de coupe
dans une configuration de coupe mécanique,
®
810500MU Révision 2 Français/French

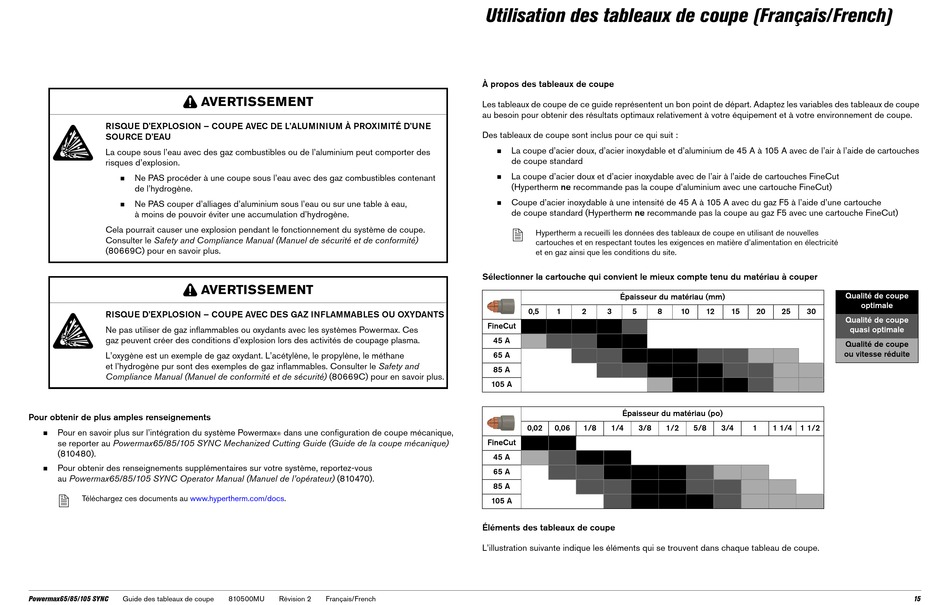

Utilisation des tableaux de coupe (Français/French)
À propos des tableaux de coupe
Les tableaux de coupe de ce guide représentent un bon point de départ. Adaptez les variables des tableaux de coupe
au besoin pour obtenir des résultats optimaux relativement à votre équipement et à votre environnement de coupe.
Des tableaux de coupe sont inclus pour ce qui suit :
 La coupe d'acier doux, d'acier inoxydable et d'aluminium de 45 A à 105 A avec de l'air à l'aide de cartouches
de coupe standard
La coupe d'acier doux et d'acier inoxydable avec de l'air à l'aide de cartouches FineCut

(Hypertherm ne recommande pas la coupe d'aluminium avec une cartouche FineCut)
Coupe d'acier inoxydable à une intensité de 45 A à 105 A avec du gaz F5 à l'aide d'une cartouche

de coupe standard (Hypertherm ne recommande pas la coupe au gaz F5 avec une cartouche FineCut)

Hypertherm a recueilli les données des tableaux de coupe en utilisant de nouvelles
cartouches et en respectant toutes les exigences en matière d'alimentation en électricité
et en gaz ainsi que les conditions du site.
Sélectionner la cartouche qui convient le mieux compte tenu du matériau à couper
Épaisseur du matériau (mm)
0,5 1 2 3 5 8
FineCut
45 A
65 A
85 A
105 A
Épaisseur du matériau (po)
0,02 0,06 1/8 1/4 3/8
FineCut
45 A
65 A
85 A
105 A
Éléments des tableaux de coupe
L'illustration suivante indique les éléments qui se trouvent dans chaque tableau de coupe.
10 12 15 20 25 30
ou vitesse réduite
1/2 5/8 3/4 1 1 1/4 1 1/2
Qualité de coupe
optimale
Qualité de coupe
quasi optimale
Qualité de coupe
