SPEZIFIKATIONEN
Stromquelle HT2000 (Fortsetzung)
Abmessungen und Gewicht:
Länge..................................................................................1040 mm
Breite ..................................................................................710 mm
Höhe ...................................................................................900 mm; CE-Stromquelle: 1040 mm
Gewicht...............................................................................351 kg; CE-Stromquelle: 364 kg
Kühlung ..............................................................................Gebläseluft (Klasse F)
Brennerkühlmitteltankkapazität ..........................................11 Liter

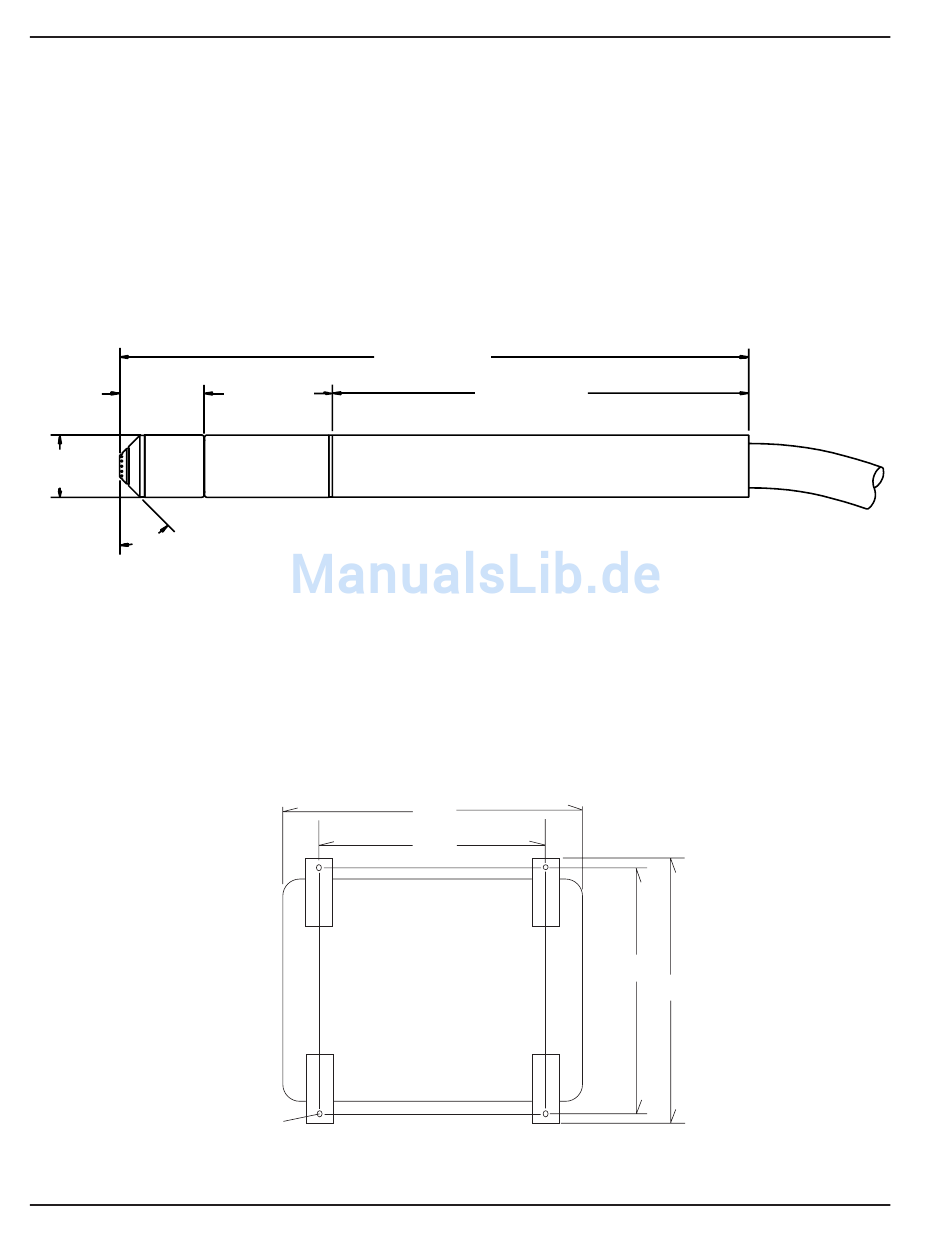

Maschinenbrenner HySpeed HT2000 (Nr. 128381, 128367 oder 128141)
2.38
(60.48)
2" (50 mm) or
50 mm oder 44 mm
1.75" (44 mm)
Siehe Abschnitt 9
See Section 9
45°
Maximale Blechdicke..........................................................50 mm
Maximale Leistung bei 100%iger Einschaltdauer...............200 A
Plasmagasdurchfluß...........................................................für spezifische Gasanforderungen siehe Tabellen
Wasserkühlungsdurchflußrate............................................3,0 l/min
Gewicht...............................................................................1,13 kg
Hochfrequenz-Konsole (Nr. 073067)
2-6
22
17.75 (450.85)
3.62 (91.92)
Maschinenbrenner
5/16"
8 mm
dia. (4)
dia. (4)
Abbildung 2-1: Abmessungen – Hochfrequenz-Konsole
11.75 (298.45)
(abgebildet ohne Abschaltventil-Baugruppe)
für das Schneiden im Bedienungsabschnitt
Sekundärgasdurchfluß
410 mm 16"
12-3/8" 314 mm
HySpeed HT2000 Betriebsanleitung
13-5/8" 347 mm
14-5/8"
372 mm
