MSM+ HB
8.4

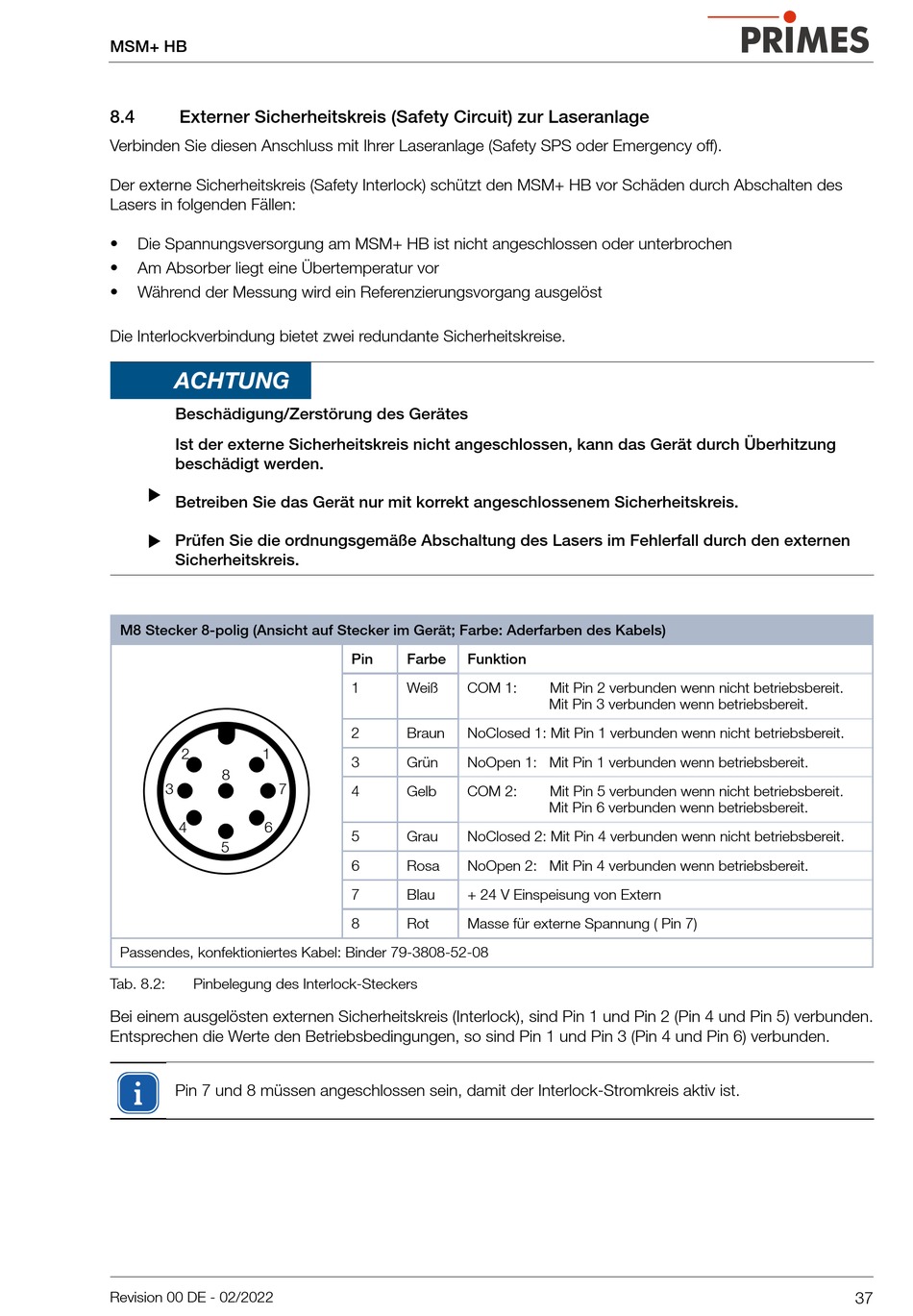

Externer Sicherheitskreis (Safety Circuit) zur Laseranlage
Verbinden Sie diesen Anschluss mit Ihrer Laseranlage (Safety SPS oder Emergency off).
Der externe Sicherheitskreis (Safety Interlock) schützt den MSM+ HB vor Schäden durch Abschalten des
Lasers in folgenden Fällen:
•
Die Spannungsversorgung am MSM+ HB ist nicht angeschlossen oder unterbrochen
•
Am Absorber liegt eine Übertemperatur vor
•
Während der Messung wird ein Referenzierungsvorgang ausgelöst
Die Interlockverbindung bietet zwei redundante Sicherheitskreise.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Ist der externe Sicherheitskreis nicht angeschlossen, kann das Gerät durch Überhitzung
beschädigt werden.
X Betreiben Sie das Gerät nur mit korrekt angeschlossenem Sicherheitskreis.
X Prüfen Sie die ordnungsgemäße Abschaltung des Lasers im Fehlerfall durch den externen
Sicherheitskreis.
M8 Stecker 8-polig (Ansicht auf Stecker im Gerät; Farbe: Aderfarben des Kabels)
2
1
8
3
7
4
6
5
Passendes, konfektioniertes Kabel: Binder 79-3808-52-08
Tab. 8.2:
Pinbelegung des Interlock-Steckers
Bei einem ausgelösten externen Sicherheitskreis (Interlock), sind Pin 1 und Pin 2 (Pin 4 und Pin 5) verbunden.
Entsprechen die Werte den Betriebsbedingungen, so sind Pin 1 und Pin 3 (Pin 4 und Pin 6) verbunden.
Pin 7 und 8 müssen angeschlossen sein, damit der Interlock-Stromkreis aktiv ist.
Revision 00 DE - 02/2022
Pin
Farbe
Funktion
1
Weiß
COM 1:
2
Braun
NoClosed 1: Mit Pin 1 verbunden wenn nicht betriebsbereit.
3
Grün
NoOpen 1: Mit Pin 1 verbunden wenn betriebsbereit.
4
Gelb
COM 2:
5
Grau
NoClosed 2: Mit Pin 4 verbunden wenn nicht betriebsbereit.
6
Rosa
NoOpen 2: Mit Pin 4 verbunden wenn betriebsbereit.
7
Blau
+ 24 V Einspeisung von Extern
8
Rot
Masse für externe Spannung ( Pin 7)
Mit Pin 2 verbunden wenn nicht betriebsbereit.
Mit Pin 3 verbunden wenn betriebsbereit.
Mit Pin 5 verbunden wenn nicht betriebsbereit.
Mit Pin 6 verbunden wenn betriebsbereit.
37
