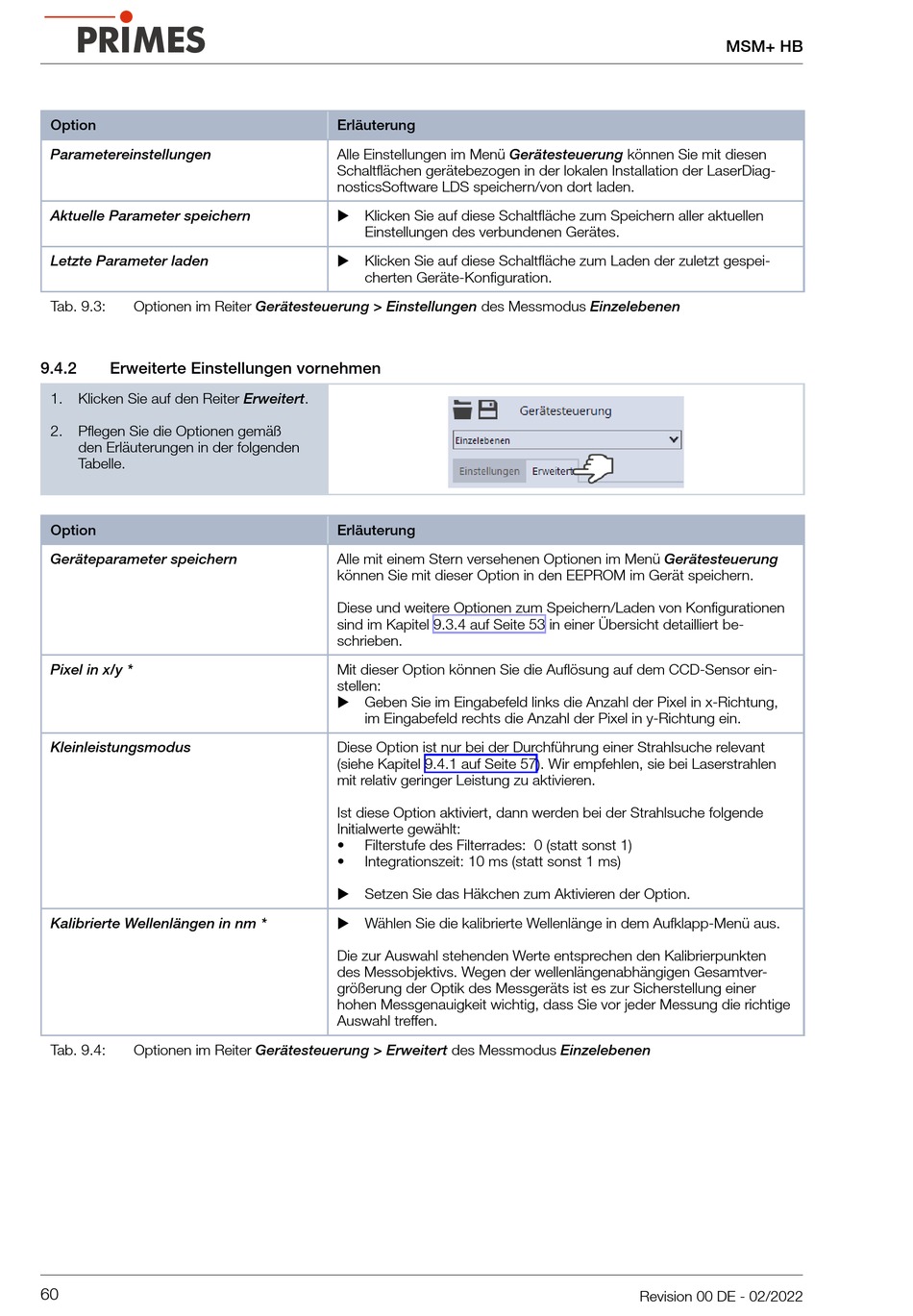

Option
Parametereinstellungen
Aktuelle Parameter speichern
Letzte Parameter laden
Tab. 9.3:
Optionen im Reiter Gerätesteuerung > Einstellungen des Messmodus Einzelebenen
9.4.2
Erweiterte Einstellungen vornehmen
1.
Klicken Sie auf den Reiter Erweitert.
2.
Pflegen Sie die Optionen gemäß
den Erläuterungen in der folgenden
Tabelle.
Option
Geräteparameter speichern
Pixel in x/y *
Kleinleistungsmodus
Kalibrierte Wellenlängen in nm *
Tab. 9.4:
Optionen im Reiter Gerätesteuerung > Erweitert des Messmodus Einzelebenen
60
Erläuterung
Alle Einstellungen im Menü Gerätesteuerung können Sie mit diesen
Schaltflächen gerätebezogen in der lokalen Installation der LaserDiag-
nosticsSoftware LDS speichern/von dort laden.
X Klicken Sie auf diese Schaltfläche zum Speichern aller aktuellen
Einstellungen des verbundenen Gerätes.
X Klicken Sie auf diese Schaltfläche zum Laden der zuletzt gespei-
cherten Geräte-Konfiguration.
Erläuterung
Alle mit einem Stern versehenen Optionen im Menü Gerätesteuerung
können Sie mit dieser Option in den EEPROM im Gerät speichern.
Diese und weitere Optionen zum Speichern/Laden von Konfigurationen
sind im Kapitel 9.3.4 auf Seite 53 in einer Übersicht detailliert be-
schrieben.
Mit dieser Option können Sie die Auflösung auf dem CCD-Sensor ein-
stellen:
X Geben Sie im Eingabefeld links die Anzahl der Pixel in x-Richtung,
im Eingabefeld rechts die Anzahl der Pixel in y-Richtung ein.
Diese Option ist nur bei der Durchführung einer Strahlsuche relevant
(siehe Kapitel 9.4.1 auf Seite 57). Wir empfehlen, sie bei Laserstrahlen
mit relativ geringer Leistung zu aktivieren.
Ist diese Option aktiviert, dann werden bei der Strahlsuche folgende
Initialwerte gewählt:
•
Filterstufe des Filterrades: 0 (statt sonst 1)
•
Integrationszeit: 10 ms (statt sonst 1 ms)
X Setzen Sie das Häkchen zum Aktivieren der Option.
X Wählen Sie die kalibrierte Wellenlänge in dem Aufklapp-Menü aus.
Die zur Auswahl stehenden Werte entsprechen den Kalibrierpunkten
des Messobjektivs. Wegen der wellenlängenabhängigen Gesamtver-
größerung der Optik des Messgeräts ist es zur Sicherstellung einer
hohen Messgenauigkeit wichtig, dass Sie vor jeder Messung die richtige
Auswahl treffen.
MSM+ HB
Revision 00 DE - 02/2022
