MSM+ HB
9.4
Einzelebenenmessung durchführen
Im Messmodus Einzelebenen werden einzelne Ebenen an ausgewählten z-Positionen gemessen. Messfens-
tergröße und Belichtung können Sie automatisch einstellen lassen oder frei bestimmen. Außerdem können
Sie den Laserstrahl im gesamten Messbereich automatisch suchen lassen.
Zur Ermittlung einer freien Kaustik können Sie mehrere Ebenen messen — einzeln oder mittels einer Rei-
henmessung — und dafür eine Schrittweite entlang der z-Achse vorgeben. Um verlässliche Ergebnisse zu
erhalten, sollten dabei mindestens 10 Ebenen gemessen werden – 5 davon innerhalb einer Rayleighlänge
um den Fokus und 5 Ebenen außerhalb der ersten Rayleighlänge um den Fokus. Wir empfehlen, mindestens
21 Ebenen innerhalb von 6 Rayleighlängen zu messen.
Mittels der variablen Integrationszeitsteuerung lassen sich neben CW-Laserstrahlen auch eine Vielzahl ge-
pulster Strahlen im Quasi-CW-Betrieb messen. Eine Ausnahme hiervon bilden z. B. Laserstrahlen mit sehr
niedriger Pulsfrequenz. Für das Messen solcher Strahlen steht Ihnen der Trigger-Betrieb zur Verfügung. Ist
dieser aktiviert, dann misst das Gerät nur innerhalb definierter Zeiträume. Dabei markiert der Laserpuls bzw.
das entsprechende Trigger-Signal den Beginn eines solchen Zeitraums und die (frei einstellbare) Integrations-
zeit dessen Ende. Eine Messung kann intern oder extern ausgelöst werden. Interne Trigger-Signale werden
duch die im Gerät eingebaute Photodiode ausgelöst. Extern ausgelöste Trigger-Signale gelangen über eine
BNC-Buchse in das Gerät. Ausführliche Informationen zum Messen gepulster Laserstrahlen und dem Trig-
ger-Messbetrieb finden Sie in dem Kapitel 16.3 auf Seite 112.
9.4.1

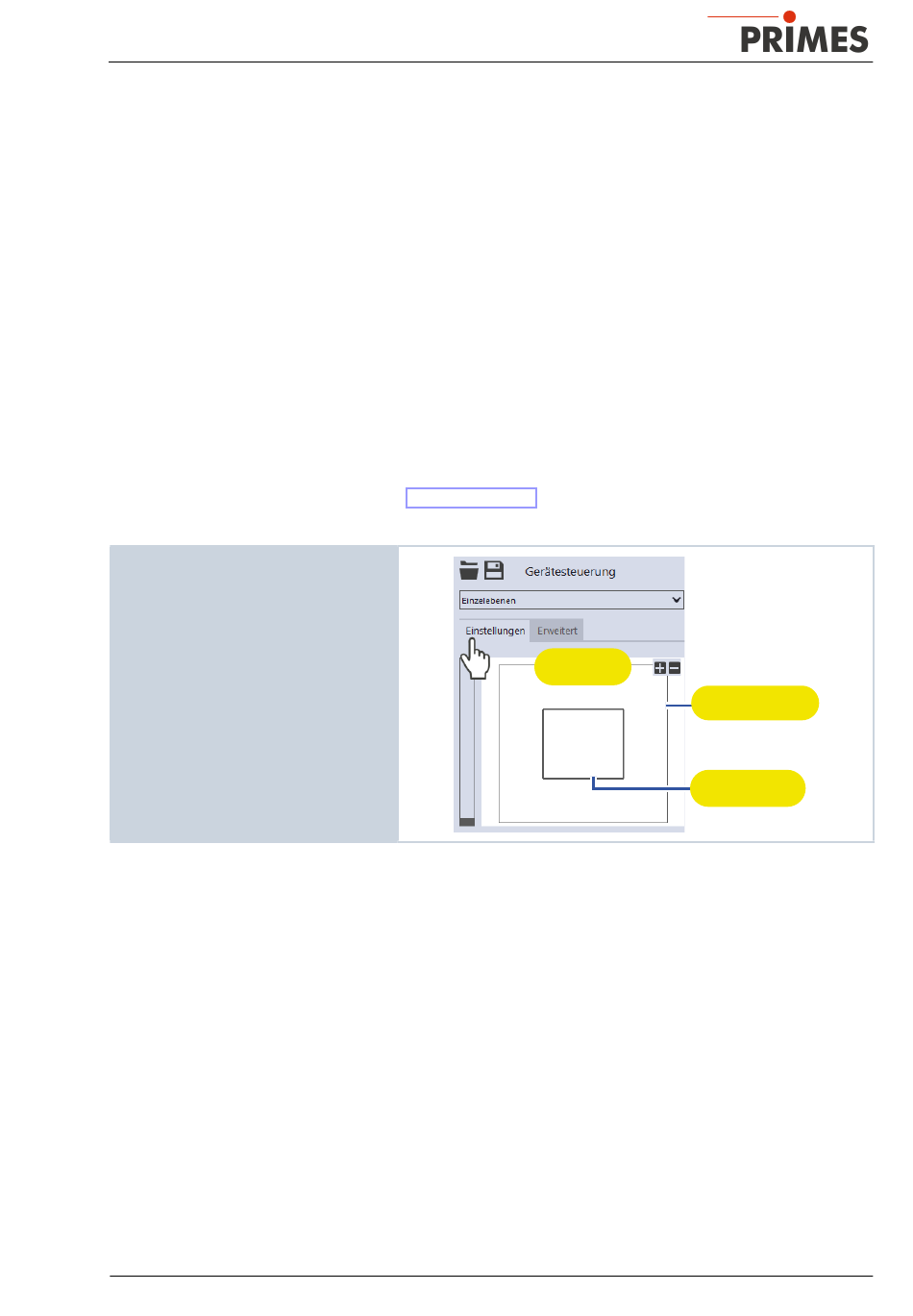

Einstellungen vornehmen
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Pflegen Sie die Optionen gemäß
den Erläuterungen in der folgenden
Tabelle..
Revision 00 DE - 02/2022
Grafische
Darstellung
Messbereich
(dünne Linie)
Messfenster
(dicke Linie)
57
