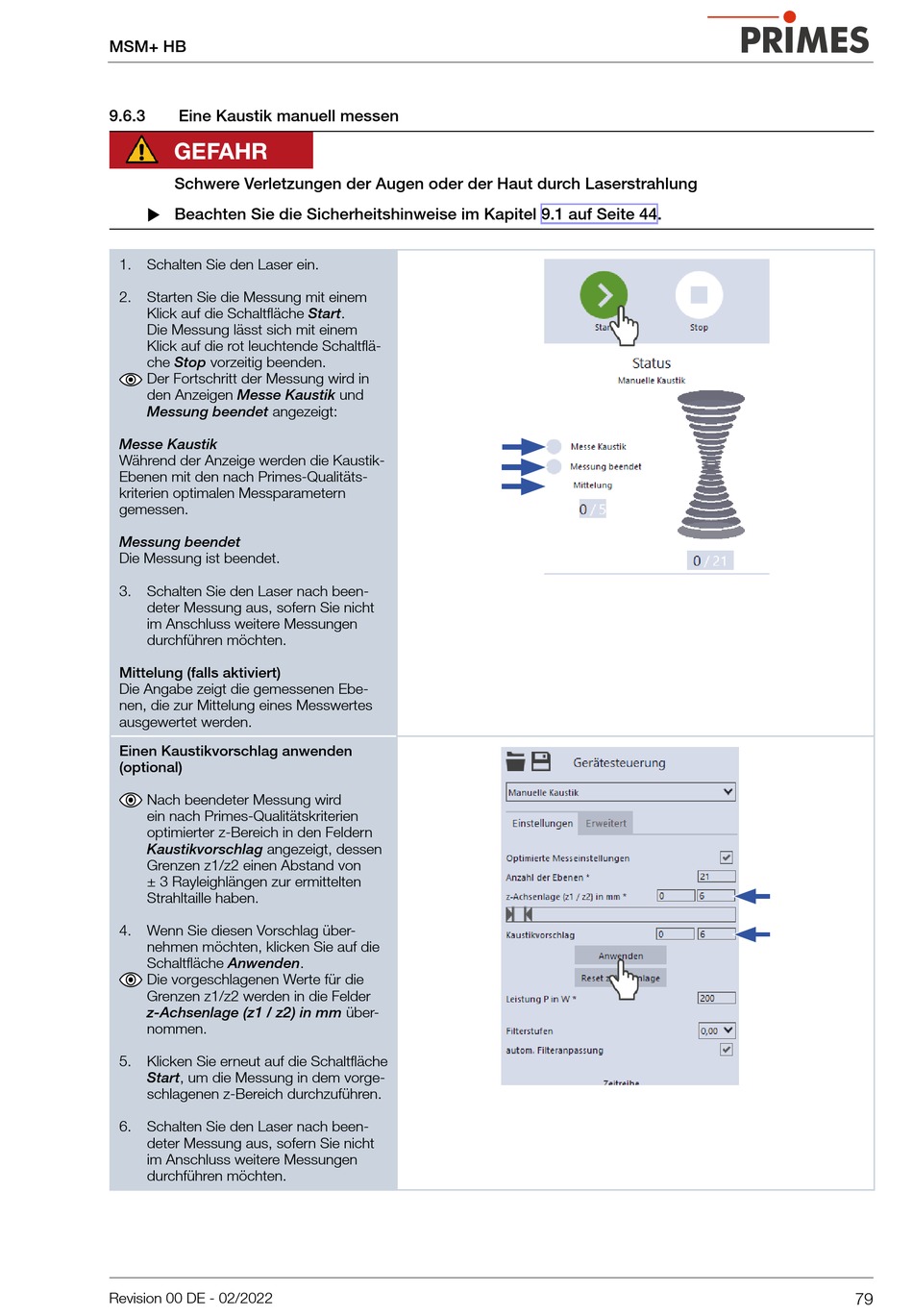

Eine Kaustik manuell messen
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
X Beachten Sie die Sicherheitshinweise im Kapitel 9.1 auf Seite 44.
1.
Schalten Sie den Laser ein.
2.
Starten Sie die Messung mit einem
Klick auf die Schaltfläche Start.
Die Messung lässt sich mit einem
Klick auf die rot leuchtende Schaltflä-
che Stop vorzeitig beenden.
Der Fortschritt der Messung wird in
den Anzeigen Messe Kaustik und
Messung beendet angezeigt:
Messe Kaustik
Während der Anzeige werden die Kaustik-
Ebenen mit den nach Primes-Qualitäts-
kriterien optimalen Messparametern
gemessen.
Messung beendet
Die Messung ist beendet.
3.
Schalten Sie den Laser nach been-
deter Messung aus, sofern Sie nicht
im Anschluss weitere Messungen
durchführen möchten.
Mittelung (falls aktiviert)
Die Angabe zeigt die gemessenen Ebe-
nen, die zur Mittelung eines Messwertes
ausgewertet werden.
Einen Kaustikvorschlag anwenden
(optional)
Nach beendeter Messung wird
ein nach Primes-Qualitätskriterien
optimierter z-Bereich in den Feldern
Kaustikvorschlag angezeigt, dessen
Grenzen z1/z2 einen Abstand von
± 3 Rayleighlängen zur ermittelten
Strahltaille haben.
4.
Wenn Sie diesen Vorschlag über-
nehmen möchten, klicken Sie auf die
Schaltfläche Anwenden.
Die vorgeschlagenen Werte für die
Grenzen z1/z2 werden in die Felder
z-Achsenlage (z1 / z2) in mm über-
nommen.
5.
Klicken Sie erneut auf die Schaltfläche
Start, um die Messung in dem vorge-
schlagenen z-Bereich durchzuführen.
6.
Schalten Sie den Laser nach been-
deter Messung aus, sofern Sie nicht
im Anschluss weitere Messungen
durchführen möchten.
