Anschlüsse; Externer Sicherheitskreis (Laser Interlock) - primes Cube Originalbetriebsanleitung

7 Anschlüsse

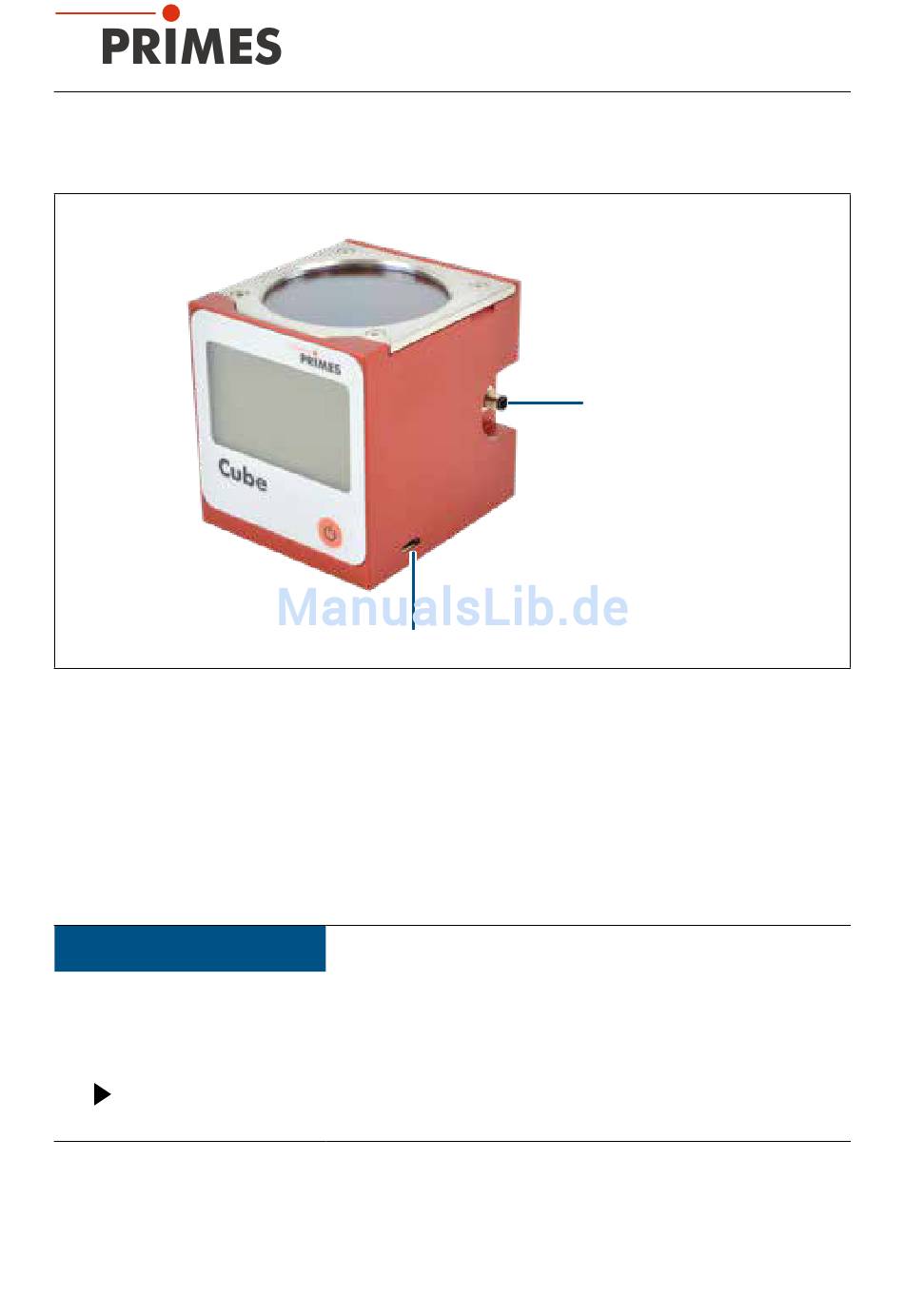

Abb. 7.1: Cube-Anschlüsse
7.1

Externer Sicherheitskreis (Laser Interlock)

Der externe Sicherheitskreis schützt das Messgerät vor Schäden durch Abschalten
des Lasers im Fehlerfall.
Ist der Absorber noch zu heiß, sind Pin 3 und Pin 4 verbunden. Ist der Absorber be-
triebsbereit, sind Pin 1 und Pin 4 verbunden.
ACHTUNG
Beschädigungsgefahr
Ist der Sicherheitskreis nicht angeschlossen, kann das Gerät durch
Überhitzung beschädigt oder zerstört werden.
Schließen Sie die Lasersteuerung so an, dass bei einer Unterbrechung
dieser Verbindung der Laser abgeschaltet wird.
14
Micro-USB-Buchse
Laser Interlock
Revision 01/2018 DE
Cube
