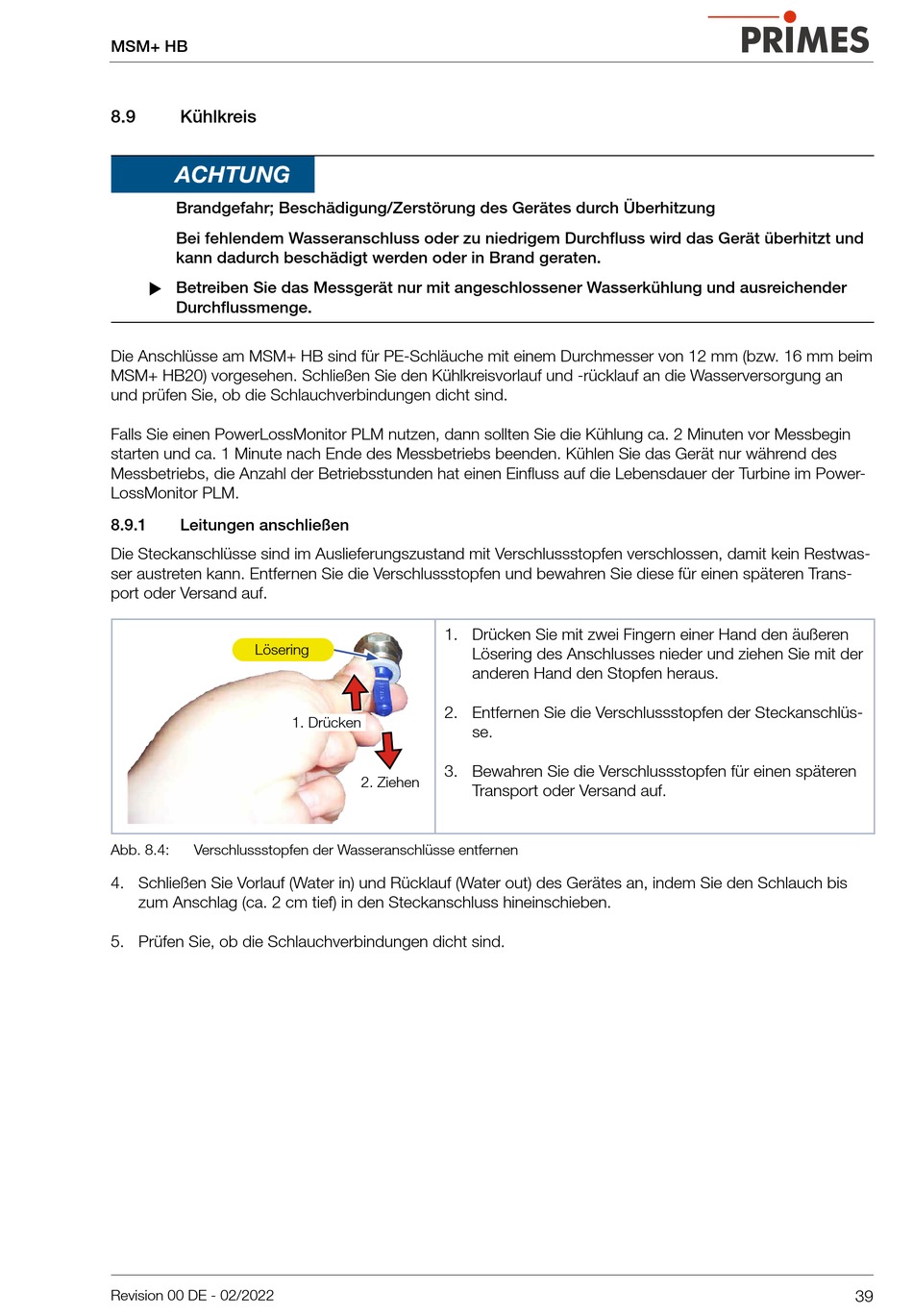

MSM+ HB
8.9
Kühlkreis
ACHTUNG
Brandgefahr; Beschädigung/Zerstörung des Gerätes durch Überhitzung
Bei fehlendem Wasseranschluss oder zu niedrigem Durchfluss wird das Gerät überhitzt und
kann dadurch beschädigt werden oder in Brand geraten.
X Betreiben Sie das Messgerät nur mit angeschlossener Wasserkühlung und ausreichender
Durchflussmenge.
Die Anschlüsse am MSM+ HB sind für PE-Schläuche mit einem Durchmesser von 12 mm (bzw. 16 mm beim
MSM+ HB20) vorgesehen. Schließen Sie den Kühlkreisvorlauf und -rücklauf an die Wasserversorgung an
und prüfen Sie, ob die Schlauchverbindungen dicht sind.
Falls Sie einen PowerLossMonitor PLM nutzen, dann sollten Sie die Kühlung ca. 2 Minuten vor Messbegin
starten und ca. 1 Minute nach Ende des Messbetriebs beenden. Kühlen Sie das Gerät nur während des
Messbetriebs, die Anzahl der Betriebsstunden hat einen Einfluss auf die Lebensdauer der Turbine im Power-
LossMonitor PLM.
8.9.1
Leitungen anschließen
Die Steckanschlüsse sind im Auslieferungszustand mit Verschlussstopfen verschlossen, damit kein Restwas-
ser austreten kann. Entfernen Sie die Verschlussstopfen und bewahren Sie diese für einen späteren Trans-
port oder Versand auf.
Lösering
Abb. 8.4:
Verschlussstopfen der Wasseranschlüsse entfernen
4. Schließen Sie Vorlauf (Water in) und Rücklauf (Water out) des Gerätes an, indem Sie den Schlauch bis
zum Anschlag (ca. 2 cm tief) in den Steckanschluss hineinschieben.
5. Prüfen Sie, ob die Schlauchverbindungen dicht sind.
Revision 00 DE - 02/2022
1. Drücken Sie mit zwei Fingern einer Hand den äußeren
2. Entfernen Sie die Verschlussstopfen der Steckanschlüs-
1. Drücken
3. Bewahren Sie die Verschlussstopfen für einen späteren
2. Ziehen
Lösering des Anschlusses nieder und ziehen Sie mit der
anderen Hand den Stopfen heraus.
se.
Transport oder Versand auf.
39
