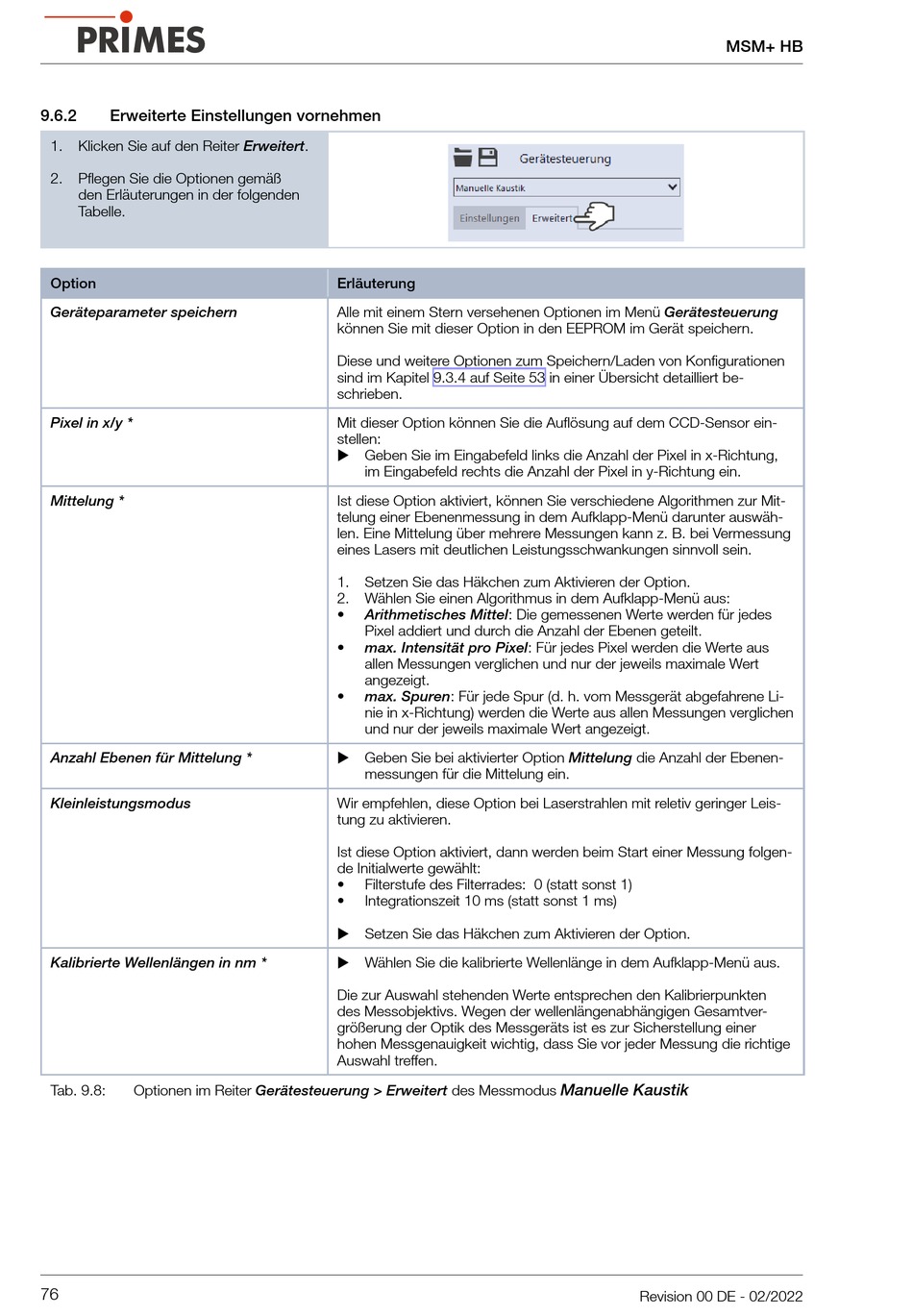

9.6.2
Erweiterte Einstellungen vornehmen
1.
Klicken Sie auf den Reiter Erweitert.
2.
Pflegen Sie die Optionen gemäß
den Erläuterungen in der folgenden
Tabelle.
Option
Geräteparameter speichern
Pixel in x/y *
Mittelung *
Anzahl Ebenen für Mittelung *
Kleinleistungsmodus
Kalibrierte Wellenlängen in nm *
Tab. 9.8:
Optionen im Reiter Gerätesteuerung > Erweitert des Messmodus
76
Erläuterung
Alle mit einem Stern versehenen Optionen im Menü Gerätesteuerung
können Sie mit dieser Option in den EEPROM im Gerät speichern.
Diese und weitere Optionen zum Speichern/Laden von Konfigurationen
sind im Kapitel 9.3.4 auf Seite 53 in einer Übersicht detailliert be-
schrieben.
Mit dieser Option können Sie die Auflösung auf dem CCD-Sensor ein-
stellen:
X Geben Sie im Eingabefeld links die Anzahl der Pixel in x-Richtung,
im Eingabefeld rechts die Anzahl der Pixel in y-Richtung ein.
Ist diese Option aktiviert, können Sie verschiedene Algorithmen zur Mit-
telung einer Ebenenmessung in dem Aufklapp-Menü darunter auswäh-
len. Eine Mittelung über mehrere Messungen kann z. B. bei Vermessung
eines Lasers mit deutlichen Leistungsschwankungen sinnvoll sein.
1.
Setzen Sie das Häkchen zum Aktivieren der Option.
2.
Wählen Sie einen Algorithmus in dem Aufklapp-Menü aus:
•
Arithmetisches Mittel: Die gemessenen Werte werden für jedes
Pixel addiert und durch die Anzahl der Ebenen geteilt.
•
max. Intensität pro Pixel: Für jedes Pixel werden die Werte aus
allen Messungen verglichen und nur der jeweils maximale Wert
angezeigt.
•
max. Spuren: Für jede Spur (d. h. vom Messgerät abgefahrene Li-
nie in x-Richtung) werden die Werte aus allen Messungen verglichen
und nur der jeweils maximale Wert angezeigt.
X Geben Sie bei aktivierter Option Mittelung die Anzahl der Ebenen-
messungen für die Mittelung ein.
Wir empfehlen, diese Option bei Laserstrahlen mit reletiv geringer Leis-
tung zu aktivieren.
Ist diese Option aktiviert, dann werden beim Start einer Messung folgen-
de Initialwerte gewählt:
•
Filterstufe des Filterrades: 0 (statt sonst 1)
•
Integrationszeit 10 ms (statt sonst 1 ms)
X Setzen Sie das Häkchen zum Aktivieren der Option.
X Wählen Sie die kalibrierte Wellenlänge in dem Aufklapp-Menü aus.
Die zur Auswahl stehenden Werte entsprechen den Kalibrierpunkten
des Messobjektivs. Wegen der wellenlängenabhängigen Gesamtver-
größerung der Optik des Messgeräts ist es zur Sicherstellung einer
hohen Messgenauigkeit wichtig, dass Sie vor jeder Messung die richtige
Auswahl treffen.
MSM+ HB
Manuelle Kaustik
Revision 00 DE - 02/2022
