Option
Grafische Darstellung
z-Position in mm
Messfenster zurücksetzen
z-Schrittweite in mm
Leistung P in W *
autom. Messfenster

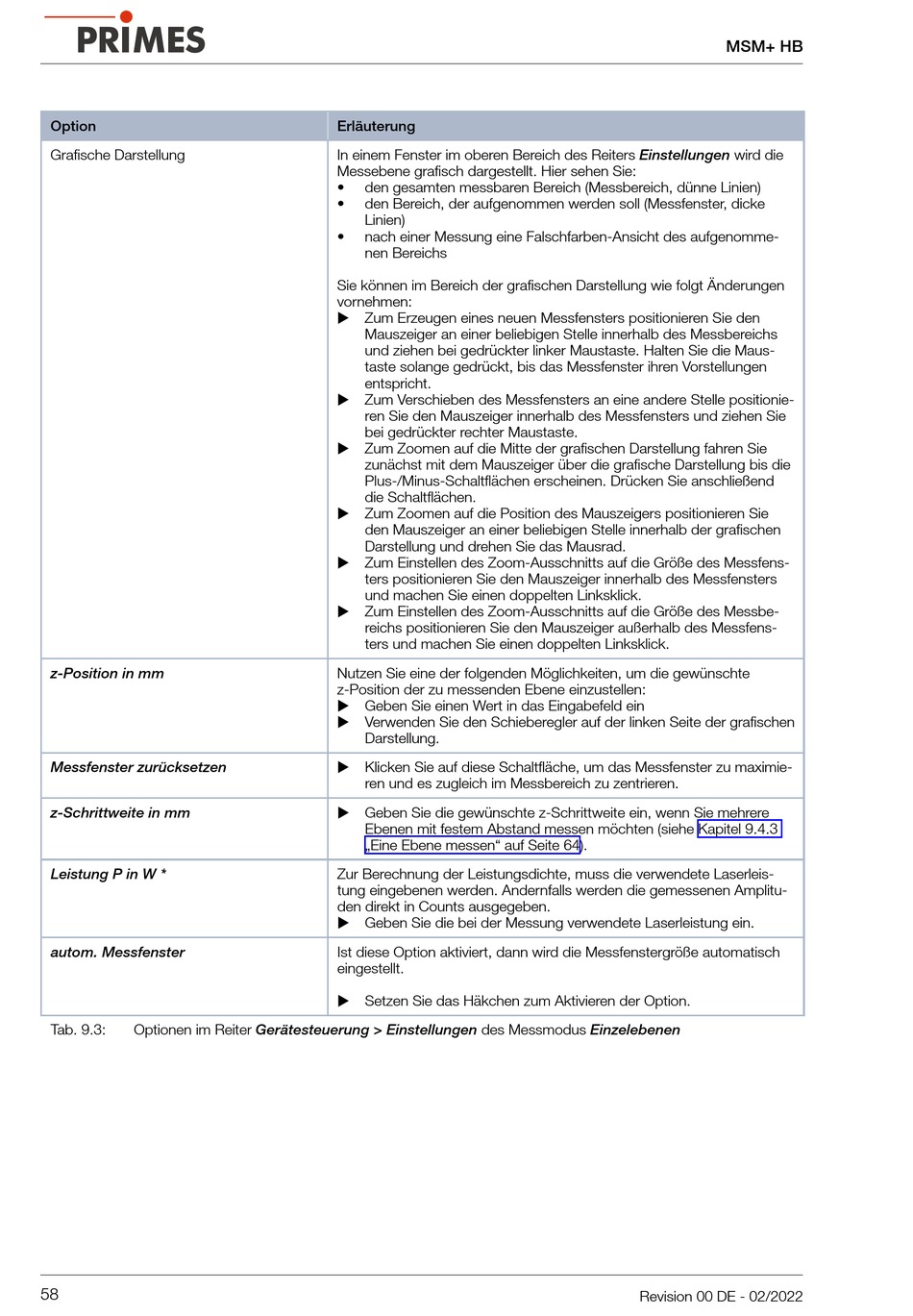

Tab. 9.3:
Optionen im Reiter Gerätesteuerung > Einstellungen des Messmodus Einzelebenen
58
Erläuterung
In einem Fenster im oberen Bereich des Reiters Einstellungen wird die
Messebene grafisch dargestellt. Hier sehen Sie:
•
den gesamten messbaren Bereich (Messbereich, dünne Linien)
•
den Bereich, der aufgenommen werden soll (Messfenster, dicke
Linien)
•
nach einer Messung eine Falschfarben-Ansicht des aufgenomme-
nen Bereichs
Sie können im Bereich der grafischen Darstellung wie folgt Änderungen
vornehmen:
X Zum Erzeugen eines neuen Messfensters positionieren Sie den
Mauszeiger an einer beliebigen Stelle innerhalb des Messbereichs
und ziehen bei gedrückter linker Maustaste. Halten Sie die Maus-
taste solange gedrückt, bis das Messfenster ihren Vorstellungen
entspricht.
X Zum Verschieben des Messfensters an eine andere Stelle positionie-
ren Sie den Mauszeiger innerhalb des Messfensters und ziehen Sie
bei gedrückter rechter Maustaste.
X Zum Zoomen auf die Mitte der grafischen Darstellung fahren Sie
zunächst mit dem Mauszeiger über die grafische Darstellung bis die
Plus-/Minus-Schaltflächen erscheinen. Drücken Sie anschließend
die Schaltflächen.
X Zum Zoomen auf die Position des Mauszeigers positionieren Sie
den Mauszeiger an einer beliebigen Stelle innerhalb der grafischen
Darstellung und drehen Sie das Mausrad.
X Zum Einstellen des Zoom-Ausschnitts auf die Größe des Messfens-
ters positionieren Sie den Mauszeiger innerhalb des Messfensters
und machen Sie einen doppelten Linksklick.
X Zum Einstellen des Zoom-Ausschnitts auf die Größe des Messbe-
reichs positionieren Sie den Mauszeiger außerhalb des Messfens-
ters und machen Sie einen doppelten Linksklick.
Nutzen Sie eine der folgenden Möglichkeiten, um die gewünschte
z-Position der zu messenden Ebene einzustellen:
X Geben Sie einen Wert in das Eingabefeld ein
X Verwenden Sie den Schieberegler auf der linken Seite der grafischen
Darstellung.
X Klicken Sie auf diese Schaltfläche, um das Messfenster zu maximie-
ren und es zugleich im Messbereich zu zentrieren.
X Geben Sie die gewünschte z-Schrittweite ein, wenn Sie mehrere
Ebenen mit festem Abstand messen möchten (siehe Kapitel 9.4.3
„Eine Ebene messen" auf Seite 64).
Zur Berechnung der Leistungsdichte, muss die verwendete Laserleis-
tung eingebenen werden. Andernfalls werden die gemessenen Amplitu-
den direkt in Counts ausgegeben.
X Geben Sie die bei der Messung verwendete Laserleistung ein.
Ist diese Option aktiviert, dann wird die Messfenstergröße automatisch
eingestellt.
X Setzen Sie das Häkchen zum Aktivieren der Option.
MSM+ HB
Revision 00 DE - 02/2022
