Haltegriff
Bohrung für Passstift
Faserbrücke
Passstift
34

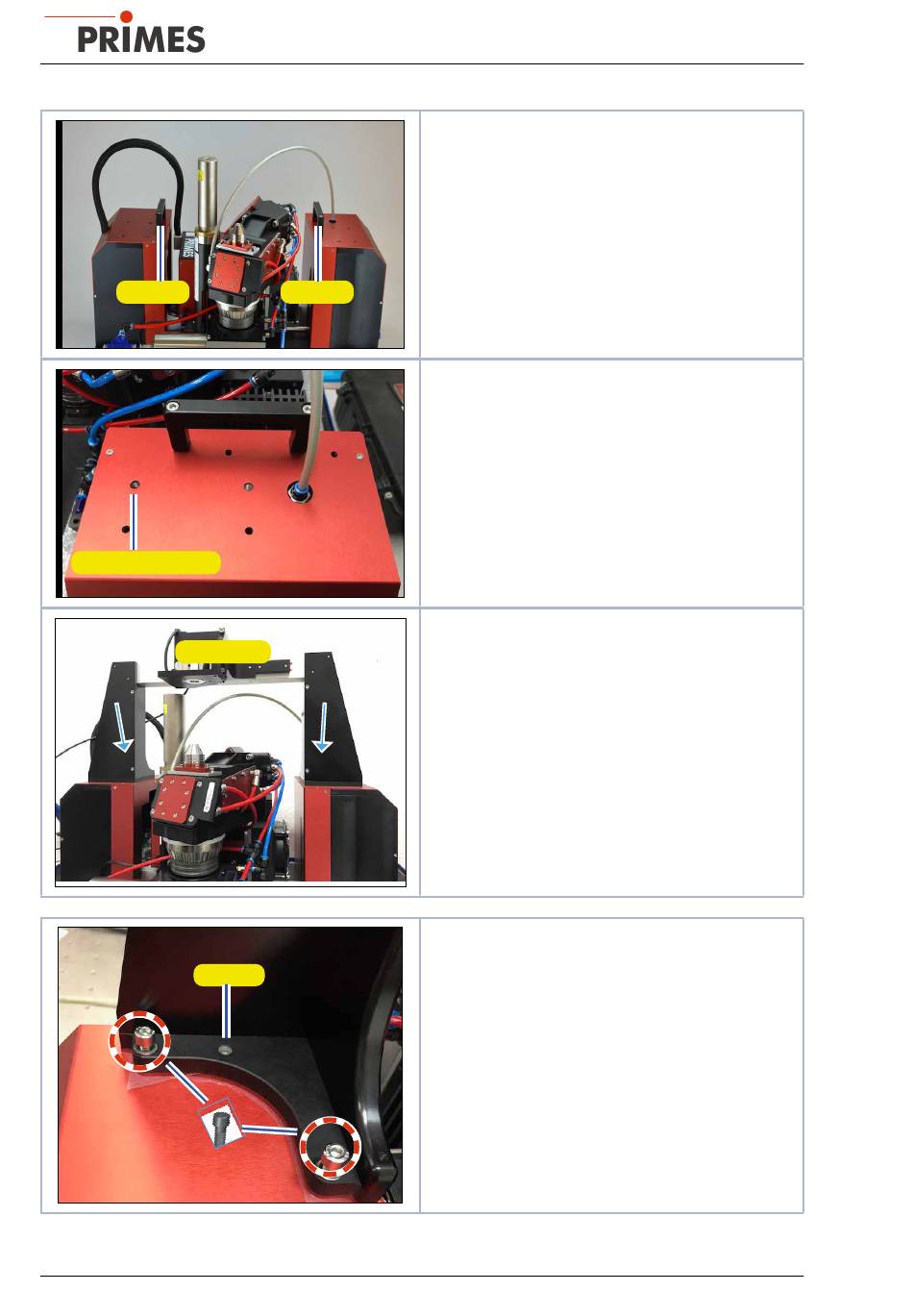

4. Demontieren Sie die beiden Haltegriffe am
MSM+ HB. Lösen Sie dafür die sichtbaren
Schrauben im Haltegriff.
Haltegriff
5. Setzen Sie die beiliegenden Passstifte auf bei-
den Seiten in die dafür vorgesehene Bohrung
ein.
6. Setzen Sie die Faserbrücke auf den MSM+ HB.
7. Befestigen Sie die Faserbrücke auf jeder Seite
mit je zwei Schrauben M5x10 mm. Beachten
Sie hierbei, dass längere Schrauben (>10 mm)
die darunter befindliche Z-Achse blockieren
können.
MSM+ HB
Revision 00 DE - 02/2022
