Anschlüsse
Zur Verbindung der Anschlüsse dürfen ausschließlich das mitgelieferte PRIMES-Netzteil und die mitgeliefer-
ten Anschlusskabel und Schläuche verwendet werden.
8.1
Übersicht Anschlüsse
Ein/Aus-
Schalter
Spannungs-
versorgung

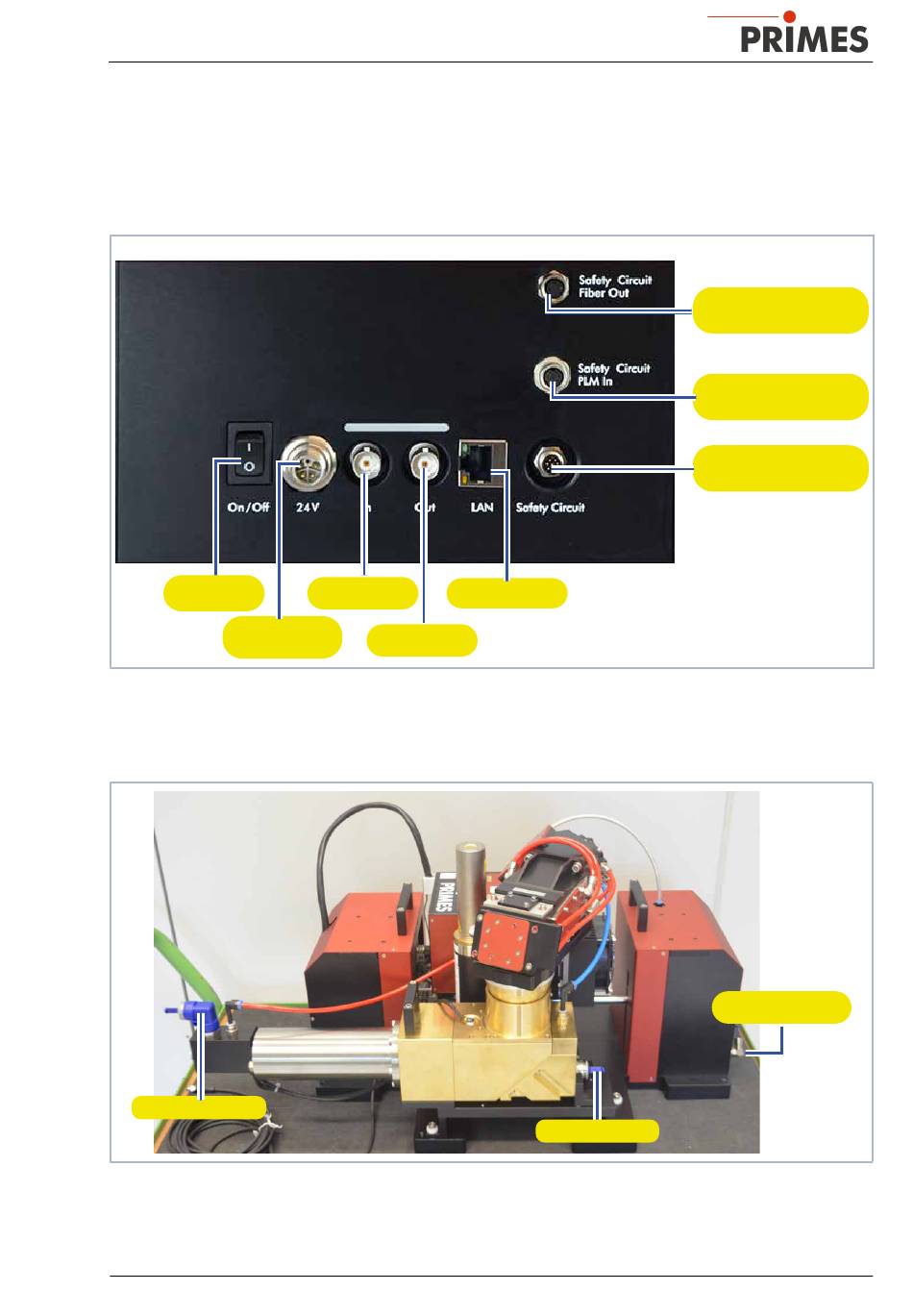

Abb. 8.1:
Elektrische Anschlüsse
Für den Betrieb des MSM+ HB wird sowohl eine Kühlwasser- als auch eine Druckluftversorgung benötigt.
Beide Modelle sind mit einem HighBrilliance-Messobjektiv ausgestattet, welches ebenfalls mit Wasser ge-
kühlt und mit Druckluft gespült werden muss. Die erforderlichen Schläuche sind bereits vormontiert.
Kühlkreis-Rücklauf
Abb. 8.2:
Wasser- und Druckluftanschlüsse am MSM+ HB20
Revision 00 DE - 02/2022
Eingang
LAN-Anschluss-
Externer Trigger
buchse
Ausgang
Interner Trigger
Sicherheitskreis für PLM
Sicherheitskreis für Laser-
Kühlkreis-Vorlauf
Anschluss
Sicherheitskreis
für Faserbrücke
Anschluss
Anschluss
anlage
Druckluftanschluss
(stirnseitig)
