MSM+ HB
Option
Verwendete Wellenlänge in nm *
Vergrößerung
Brennweite Fokussieroptik in mm *
Trigger
Klappliste Trigger-Auswahl
TriggerDelay in ms *

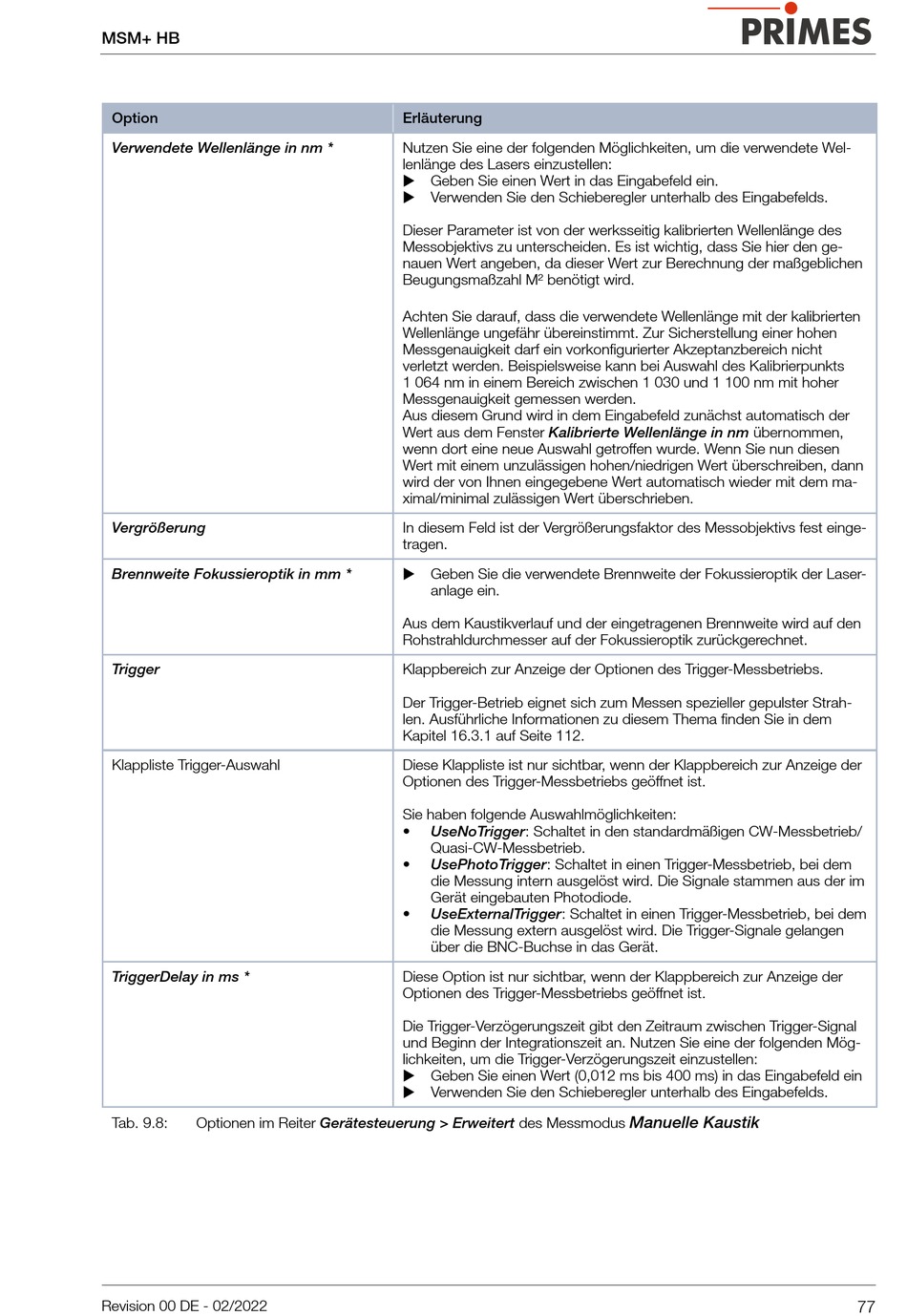

Tab. 9.8:
Optionen im Reiter Gerätesteuerung > Erweitert des Messmodus
Revision 00 DE - 02/2022
Erläuterung
Nutzen Sie eine der folgenden Möglichkeiten, um die verwendete Wel-
lenlänge des Lasers einzustellen:
X Geben Sie einen Wert in das Eingabefeld ein.
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Dieser Parameter ist von der werksseitig kalibrierten Wellenlänge des
Messobjektivs zu unterscheiden. Es ist wichtig, dass Sie hier den ge-
nauen Wert angeben, da dieser Wert zur Berechnung der maßgeblichen
Beugungsmaßzahl M² benötigt wird.
Achten Sie darauf, dass die verwendete Wellenlänge mit der kalibrierten
Wellenlänge ungefähr übereinstimmt. Zur Sicherstellung einer hohen
Messgenauigkeit darf ein vorkonfigurierter Akzeptanzbereich nicht
verletzt werden. Beispielsweise kann bei Auswahl des Kalibrierpunkts
1 064 nm in einem Bereich zwischen 1 030 und 1 100 nm mit hoher
Messgenauigkeit gemessen werden.
Aus diesem Grund wird in dem Eingabefeld zunächst automatisch der
Wert aus dem Fenster Kalibrierte Wellenlänge in nm übernommen,
wenn dort eine neue Auswahl getroffen wurde. Wenn Sie nun diesen
Wert mit einem unzulässigen hohen/niedrigen Wert überschreiben, dann
wird der von Ihnen eingegebene Wert automatisch wieder mit dem ma-
ximal/minimal zulässigen Wert überschrieben.
In diesem Feld ist der Vergrößerungsfaktor des Messobjektivs fest einge-
tragen.
X Geben Sie die verwendete Brennweite der Fokussieroptik der Laser-
anlage ein.
Aus dem Kaustikverlauf und der eingetragenen Brennweite wird auf den
Rohstrahldurchmesser auf der Fokussieroptik zurückgerechnet.
Klappbereich zur Anzeige der Optionen des Trigger-Messbetriebs.
Der Trigger-Betrieb eignet sich zum Messen spezieller gepulster Strah-
len. Ausführliche Informationen zu diesem Thema finden Sie in dem
Kapitel 16.3.1 auf Seite 112.
Diese Klappliste ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Sie haben folgende Auswahlmöglichkeiten:
•
UseNoTrigger: Schaltet in den standardmäßigen CW-Messbetrieb/
Quasi-CW-Messbetrieb.
•
UsePhotoTrigger: Schaltet in einen Trigger-Messbetrieb, bei dem
die Messung intern ausgelöst wird. Die Signale stammen aus der im
Gerät eingebauten Photodiode.
•
UseExternalTrigger: Schaltet in einen Trigger-Messbetrieb, bei dem
die Messung extern ausgelöst wird. Die Trigger-Signale gelangen
über die BNC-Buchse in das Gerät.
Diese Option ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Die Trigger-Verzögerungszeit gibt den Zeitraum zwischen Trigger-Signal
und Beginn der Integrationszeit an. Nutzen Sie eine der folgenden Mög-
lichkeiten, um die Trigger-Verzögerungszeit einzustellen:
X Geben Sie einen Wert (0,012 ms bis 400 ms) in das Eingabefeld ein
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Manuelle Kaustik
77
