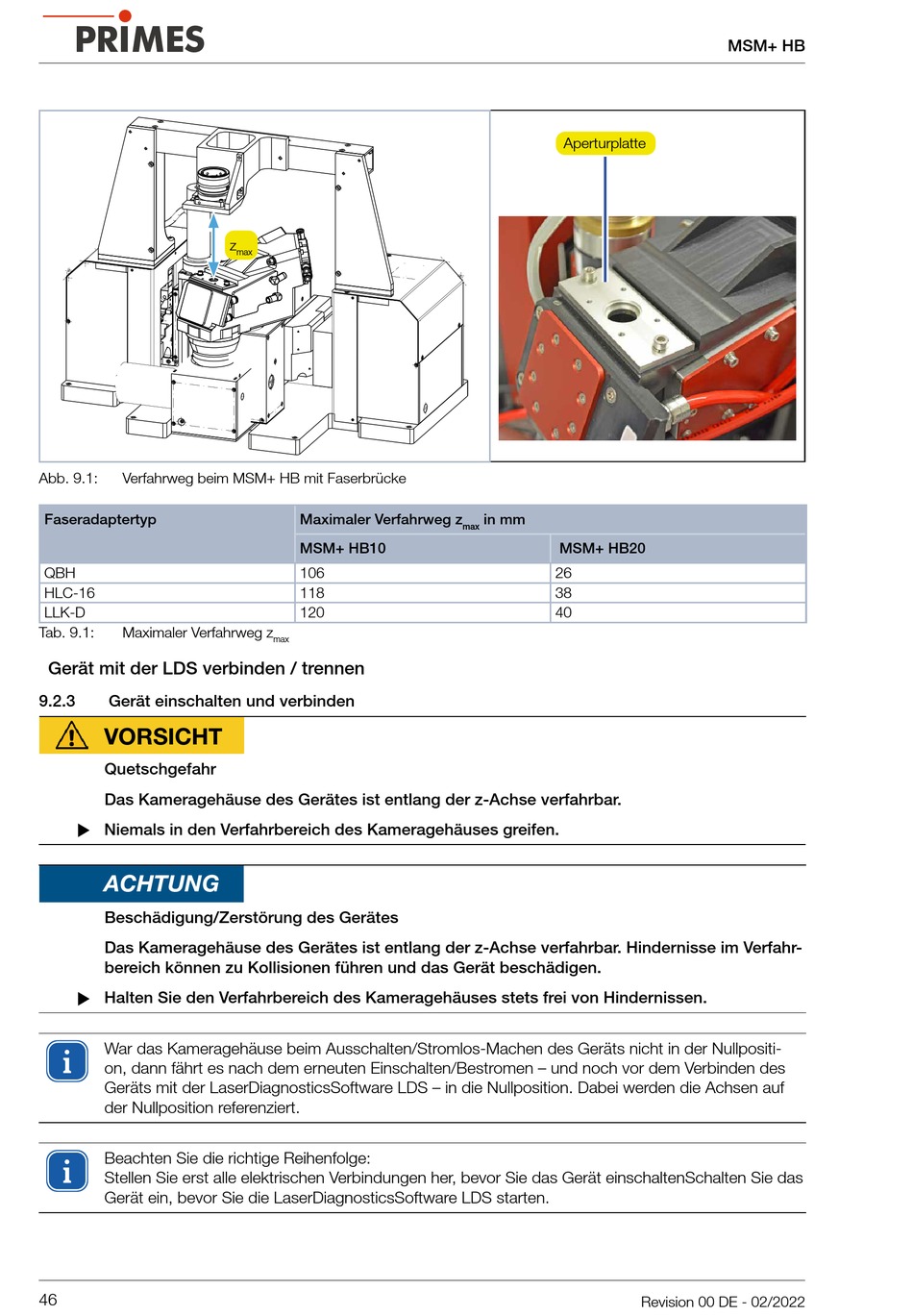

Abb. 9.1:
Verfahrweg beim MSM+ HB mit Faserbrücke
Faseradaptertyp
QBH
HLC-16
LLK-D
Tab. 9.1:
Maximaler Verfahrweg z
Gerät mit der LDS verbinden / trennen
9.2.3
Gerät einschalten und verbinden
VORSICHT
Quetschgefahr
Das Kameragehäuse des Gerätes ist entlang der z-Achse verfahrbar.
X Niemals in den Verfahrbereich des Kameragehäuses greifen.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Das Kameragehäuse des Gerätes ist entlang der z-Achse verfahrbar. Hindernisse im Verfahr-
bereich können zu Kollisionen führen und das Gerät beschädigen.
X Halten Sie den Verfahrbereich des Kameragehäuses stets frei von Hindernissen.
War das Kameragehäuse beim Ausschalten/Stromlos-Machen des Geräts nicht in der Nullpositi-
on, dann fährt es nach dem erneuten Einschalten/Bestromen – und noch vor dem Verbinden des
Geräts mit der LaserDiagnosticsSoftware LDS – in die Nullposition. Dabei werden die Achsen auf
der Nullposition referenziert.
Beachten Sie die richtige Reihenfolge:
Stellen Sie erst alle elektrischen Verbindungen her, bevor Sie das Gerät einschaltenSchalten Sie das
Gerät ein, bevor Sie die LaserDiagnosticsSoftware LDS starten.
46
z
max
Maximaler Verfahrweg z
MSM+ HB10
106
118
120
max
Aperturplatte
in mm
max
MSM+ HB20
26
38
40
MSM+ HB
Revision 00 DE - 02/2022
