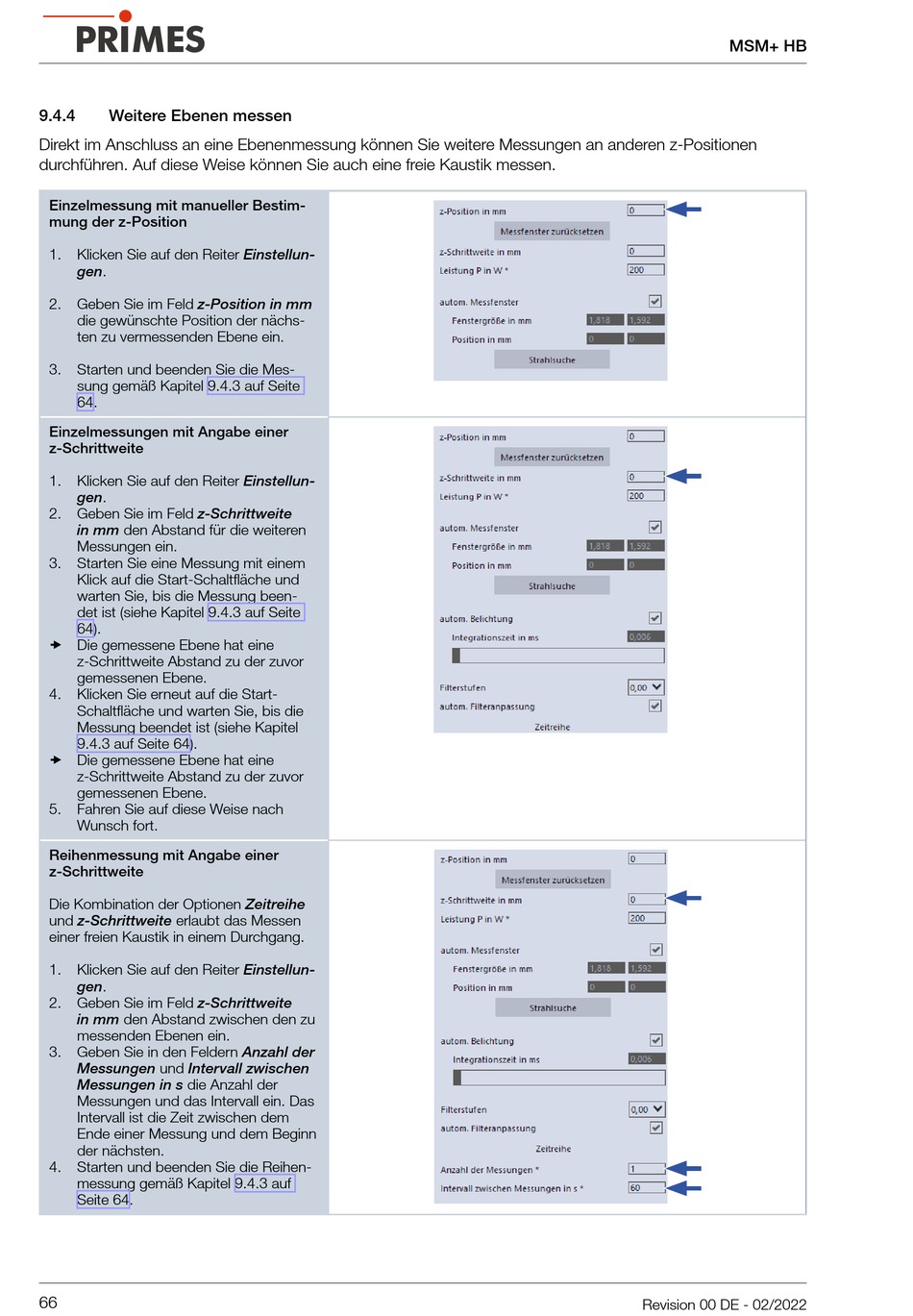

9.4.4
Weitere Ebenen messen
Direkt im Anschluss an eine Ebenenmessung können Sie weitere Messungen an anderen z-Positionen
durchführen. Auf diese Weise können Sie auch eine freie Kaustik messen.
Einzelmessung mit manueller Bestim-
mung der z-Position
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Geben Sie im Feld z-Position in mm
die gewünschte Position der nächs-
ten zu vermessenden Ebene ein.
3.
Starten und beenden Sie die Mes-
sung gemäß Kapitel 9.4.3 auf Seite
64.
Einzelmessungen mit Angabe einer
z-Schrittweite
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Geben Sie im Feld z-Schrittweite
in mm den Abstand für die weiteren
Messungen ein.
3.
Starten Sie eine Messung mit einem
Klick auf die Start-Schaltfläche und
warten Sie, bis die Messung been-
det ist (siehe Kapitel 9.4.3 auf Seite
64).
Die gemessene Ebene hat eine
z-Schrittweite Abstand zu der zuvor
gemessenen Ebene.
4.
Klicken Sie erneut auf die Start-
Schaltfläche und warten Sie, bis die
Messung beendet ist (siehe Kapitel
9.4.3 auf Seite 64).
Die gemessene Ebene hat eine
z-Schrittweite Abstand zu der zuvor
gemessenen Ebene.
5.
Fahren Sie auf diese Weise nach
Wunsch fort.
Reihenmessung mit Angabe einer
z-Schrittweite
Die Kombination der Optionen Zeitreihe
und z-Schrittweite erlaubt das Messen
einer freien Kaustik in einem Durchgang.
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Geben Sie im Feld z-Schrittweite
in mm den Abstand zwischen den zu
messenden Ebenen ein.
3.
Geben Sie in den Feldern Anzahl der
Messungen und Intervall zwischen
Messungen in s die Anzahl der
Messungen und das Intervall ein. Das
Intervall ist die Zeit zwischen dem
Ende einer Messung und dem Beginn
der nächsten.
4.
Starten und beenden Sie die Reihen-
messung gemäß Kapitel 9.4.3 auf
Seite 64.
66
MSM+ HB
Revision 00 DE - 02/2022
