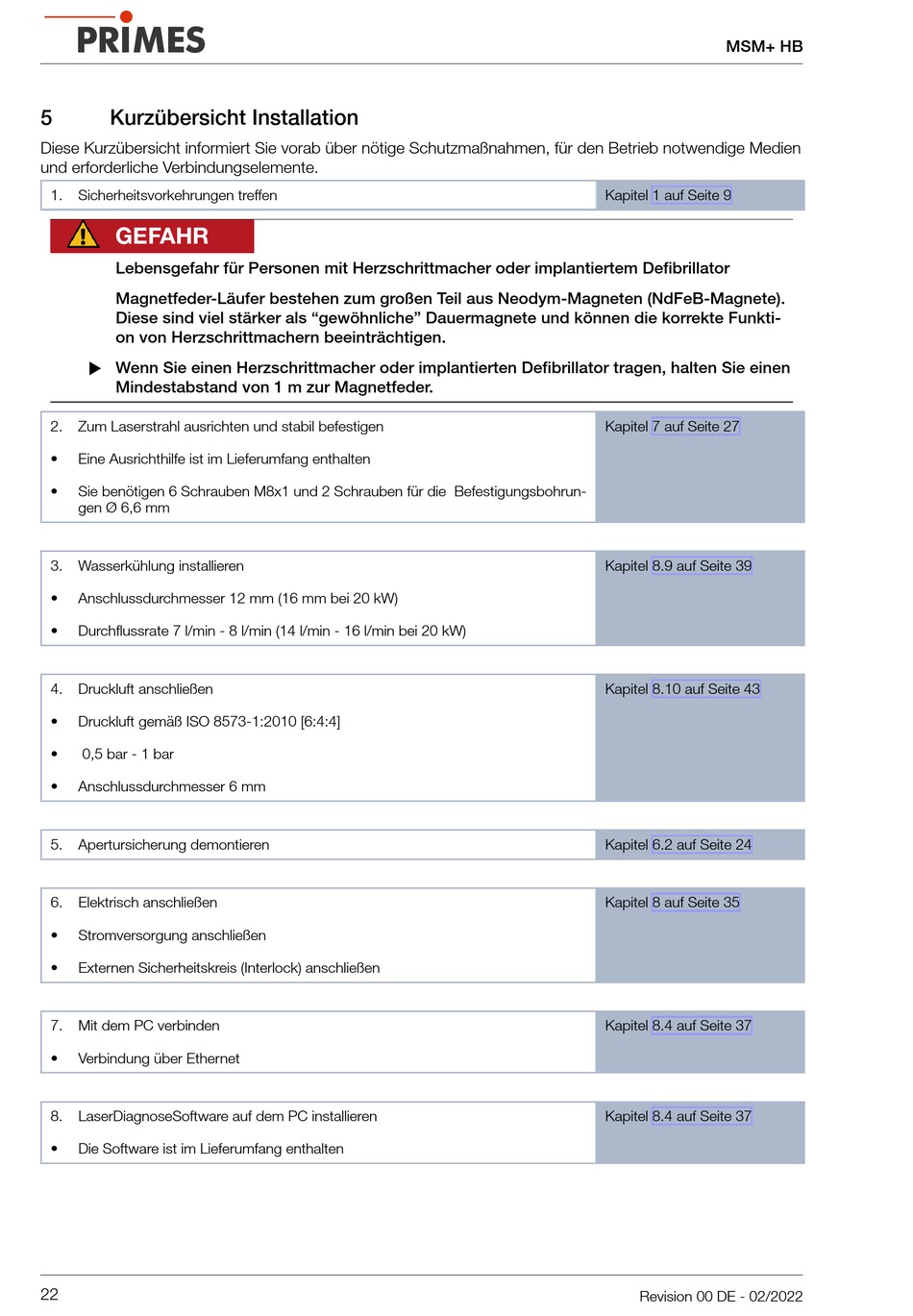

Kurzübersicht Installation
Diese Kurzübersicht informiert Sie vorab über nötige Schutzmaßnahmen, für den Betrieb notwendige Medien
und erforderliche Verbindungselemente.
1.
Sicherheitsvorkehrungen treffen
GEFAHR
Lebensgefahr für Personen mit Herzschrittmacher oder implantiertem Defibrillator
Magnetfeder-Läufer bestehen zum großen Teil aus Neodym-Magneten (NdFeB-Magnete).
Diese sind viel stärker als "gewöhnliche" Dauermagnete und können die korrekte Funkti-
on von Herzschrittmachern beeinträchtigen.
X Wenn Sie einen Herzschrittmacher oder implantierten Defibrillator tragen, halten Sie einen
Mindestabstand von 1 m zur Magnetfeder.
2.
Zum Laserstrahl ausrichten und stabil befestigen
•
Eine Ausrichthilfe ist im Lieferumfang enthalten
•
Sie benötigen 6 Schrauben M8x1 und 2 Schrauben für die Befestigungsbohrun-
gen Ø 6,6 mm
3.
Wasserkühlung installieren
•
Anschlussdurchmesser 12 mm (16 mm bei 20 kW)
•
Durchflussrate 7 l/min - 8 l/min (14 l/min - 16 l/min bei 20 kW)
4.
Druckluft anschließen
•
Druckluft gemäß ISO 8573-1:2010 [6:4:4]
•
0,5 bar - 1 bar
•
Anschlussdurchmesser 6 mm
5.
Apertursicherung demontieren
6.
Elektrisch anschließen
•
Stromversorgung anschließen
•
Externen Sicherheitskreis (Interlock) anschließen
7.
Mit dem PC verbinden
•
Verbindung über Ethernet
8.
LaserDiagnoseSoftware auf dem PC installieren
•
Die Software ist im Lieferumfang enthalten
22
MSM+ HB
Kapitel 1 auf Seite 9
Kapitel 7 auf Seite 27
Kapitel 8.9 auf Seite 39
Kapitel 8.10 auf Seite 43
Kapitel 6.2 auf Seite 24
Kapitel 8 auf Seite 35
Kapitel 8.4 auf Seite 37
Kapitel 8.4 auf Seite 37
