MSM+ HB
7.3.4
Positionierung des Pilotlaserstrahls über dem Zyklon

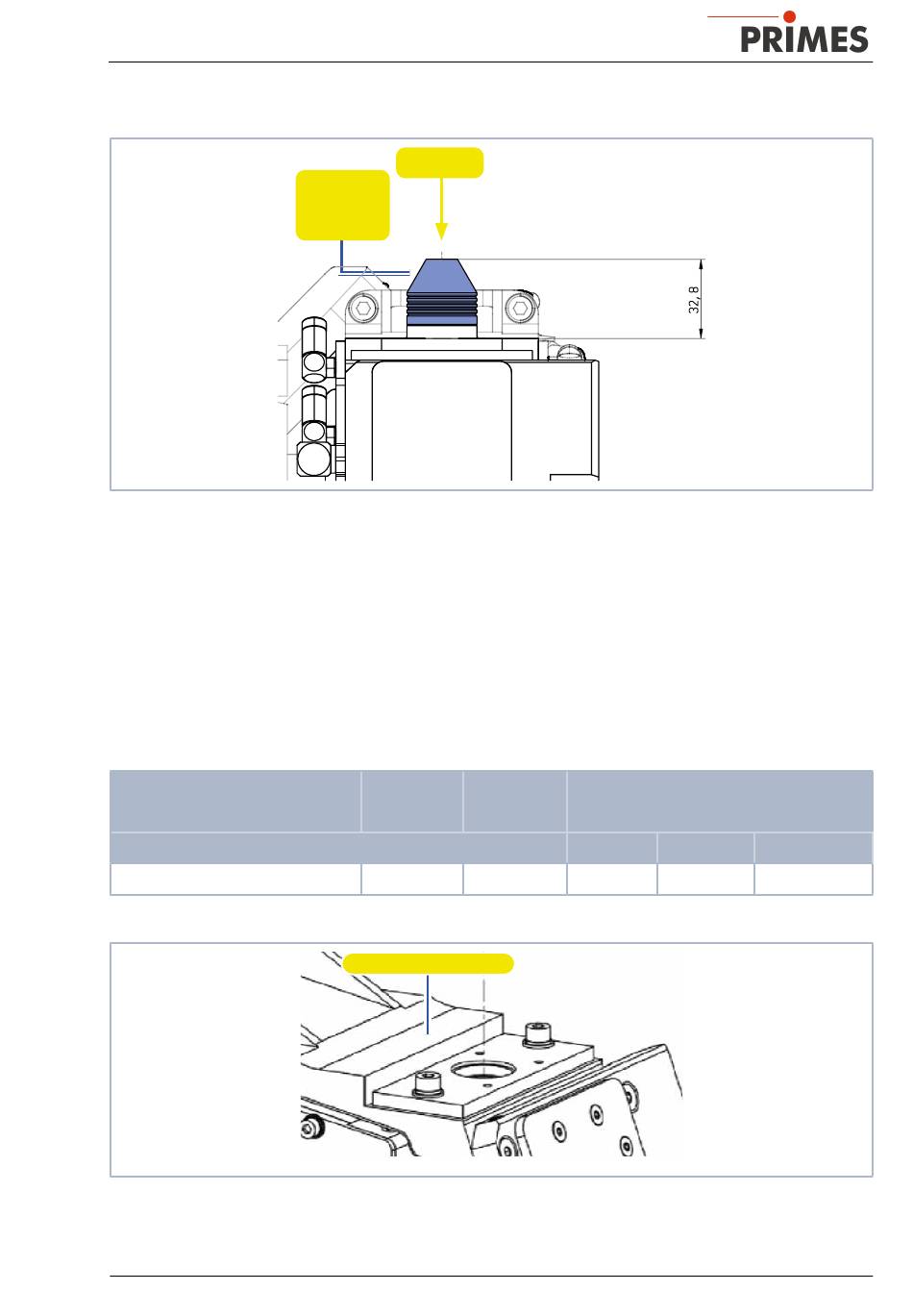

Abb. 7.4:
Ausrichthilfe für den MSM+ HB
Durch die Abbildungseigenschaften des Messobjektivs ist es notwendig, den Laserstrahlfokus in einem
bestimmten Bereich über dem Zyklon zu positionieren. Das Gerät muss sowohl entlang der z-Achse als auch
auf der x-y-Ebene zum Laserstrahl ausgerichtet werden.
Das Messobjektiv bildet eine Messebene auf den CCD-Sensor ab. Die Messebene liegt außerhalb des Mess-
geräts. Der Strahl muss entlang der z-Achse (mittig und senkrecht) in die Messebene ausgerichtet werden.
Idealerweise sollte der Strahlfokus nach dem Ausrichten genau auf der Messebene liegen. In der Praxis ge-
nügt es, wenn der Strahlfokus innerhalb der Grenzen eines zulässigen z-Messbereichs liegt. Ansonsten kann
das Messobjektiv bei zu hohen Strahlintensitäten beschädigt werden.
Der Messebenenabstand beim MSM+ HB ist vom Strahlweg (Standard, Vergrößerungsobjektiv VO, Justage-
objektiv JO) abhängig (siehe folgende Tabelle).
Messobjektiv
MOB MSM+ HB
Tab. 7.1:
Messebenenabstände
Abb. 7.5:
Untere Referenzebene
Revision 00 DE - 02/2022
Laserstrahl
Ausrichthilfe
Länge der
Wellenlänge
Ausrichthilfe
in nm
in mm
1064
32,8
Untere Referenzebene
Messebenenabstand
in mm
Standard
VO
32,8
32,8
JO
32,3
31
