MSM+ HB
11.4.3
Strahlteiler austauschen
Beachten Sie die Warnhinweise am Anfang dieses Kapitels!
1
6

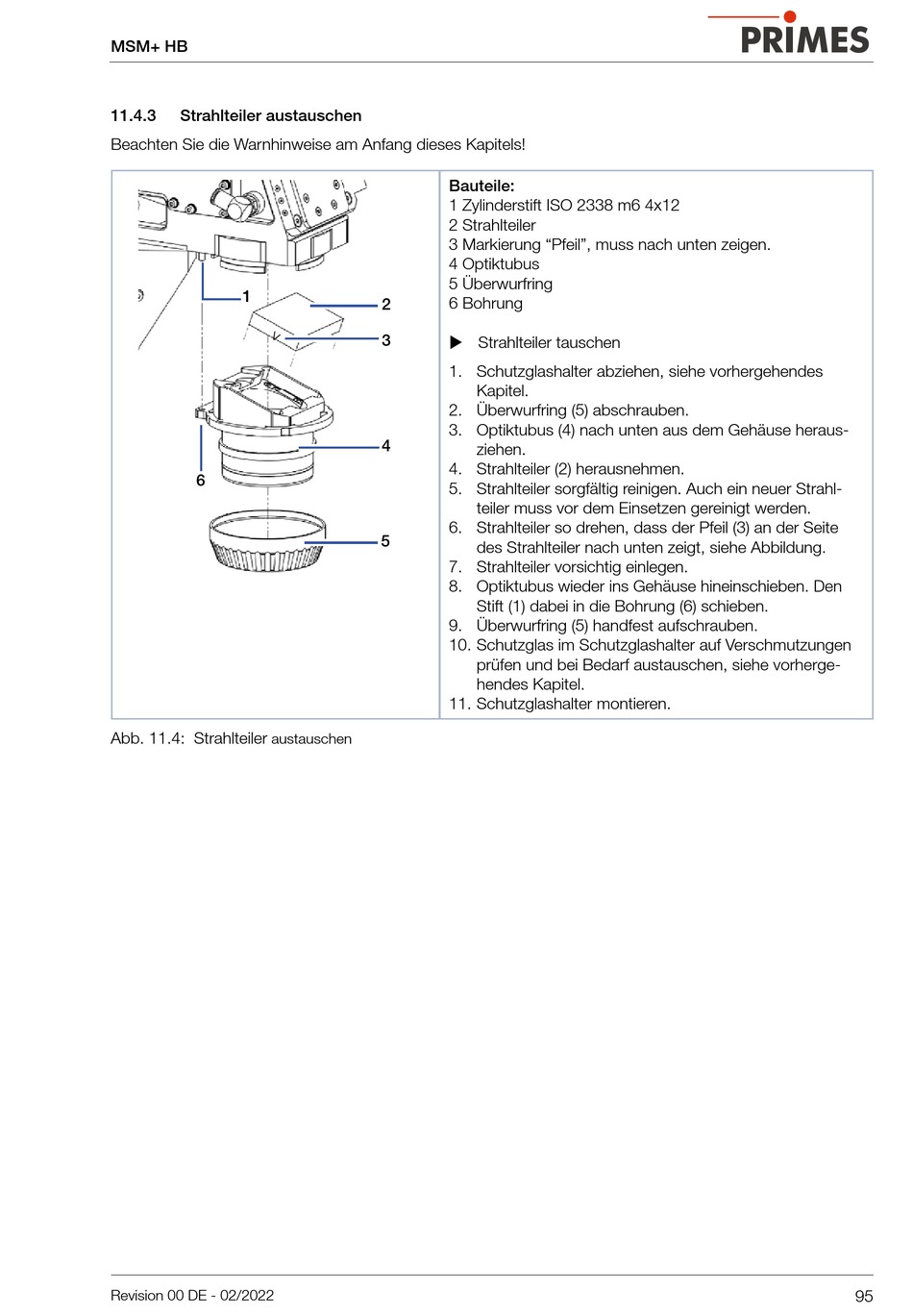

Abb. 11.4: Strahlteiler
austauschen
Revision 00 DE - 02/2022
Bauteile:
1 Zylinderstift ISO 2338 m6 4x12
2 Strahlteiler
3 Markierung "Pfeil", muss nach unten zeigen.
4 Optiktubus
5 Überwurfring
6 Bohrung
2
3
X Strahlteiler tauschen
1. Schutzglashalter abziehen, siehe vorhergehendes
Kapitel.
2. Überwurfring (5) abschrauben.
3. Optiktubus (4) nach unten aus dem Gehäuse heraus-
4
ziehen.
4. Strahlteiler (2) herausnehmen.
5. Strahlteiler sorgfältig reinigen. Auch ein neuer Strahl-
teiler muss vor dem Einsetzen gereinigt werden.
6. Strahlteiler so drehen, dass der Pfeil (3) an der Seite
5
des Strahlteiler nach unten zeigt, siehe Abbildung.
7. Strahlteiler vorsichtig einlegen.
8. Optiktubus wieder ins Gehäuse hineinschieben. Den
Stift (1) dabei in die Bohrung (6) schieben.
9. Überwurfring (5) handfest aufschrauben.
10. Schutzglas im Schutzglashalter auf Verschmutzungen
prüfen und bei Bedarf austauschen, siehe vorherge-
hendes Kapitel.
11. Schutzglashalter montieren.
95
