MSM+ HB
4. Druckluftzufuhr abstellen.
5. Kühlwasserleitungen an den Schnellverschlusskupplungen trennen.
6. Kühlwasserleitungen verschließen.
7. Druckluftschlauch vom Anschluss für Gehäusespülung abziehen.
8. Befestigungsschrauben entfernen (siehe Abb. 11.2 auf Seite 93).
9. Messobjektiv ausbauen.
10. Messobjektiv trocknen und reinigen.

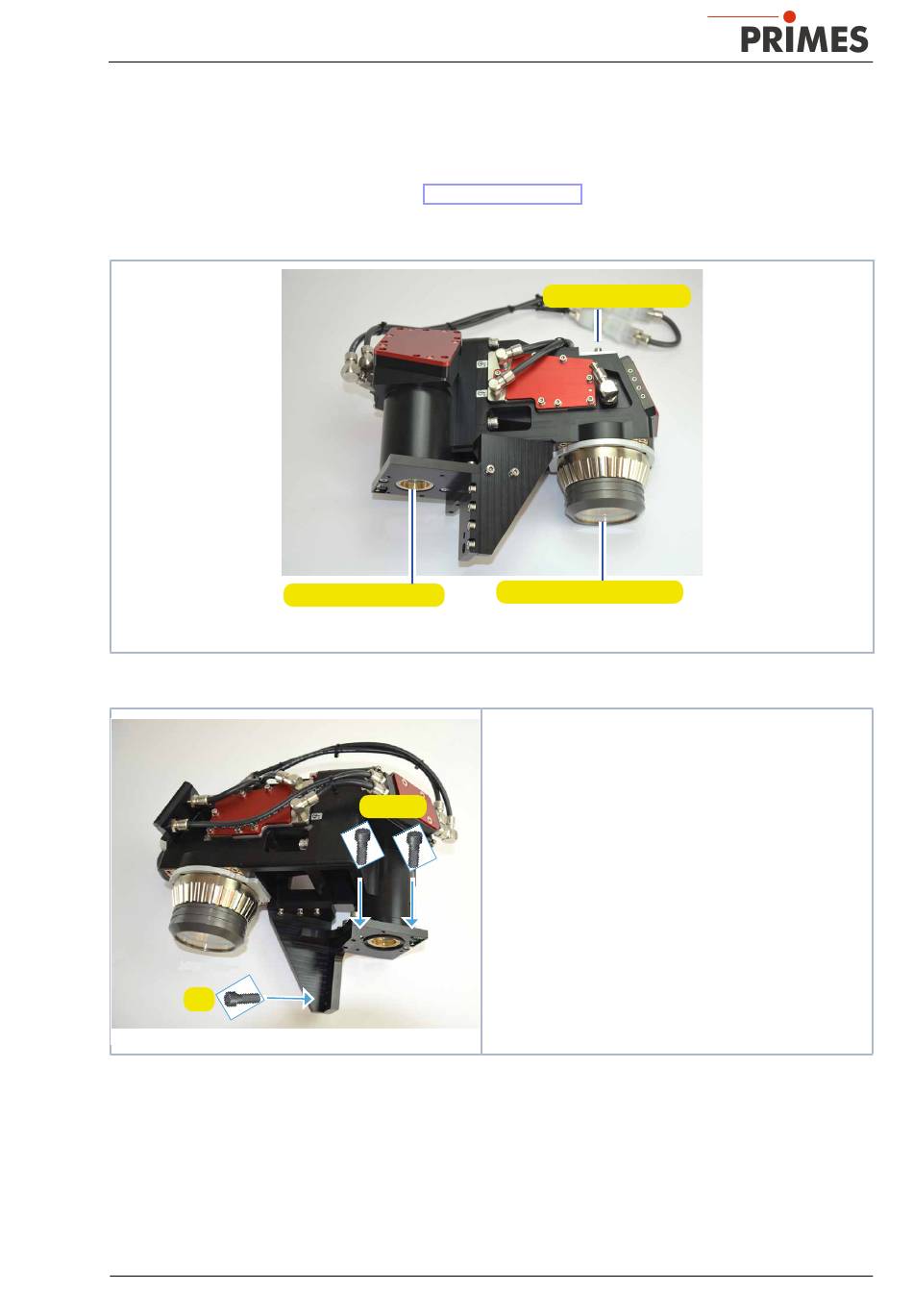

Abb. 11.1:
Öffnungen am Messobjektiv
S3
Abb. 11.2:
Befestigungsschrauben am Messobjektiv
Revision 00 DE - 02/2022
Messausgangsöffnung
S1, S2
Strahleintrittsöffnung
Leistungsausgangsöffnung
Das Objektiv wird mit drei Schrauben am Gerät
befestigt. Die beiden Schrauben S1 und S2 (M3x16,
SW 2,5 mm) benötigen Sie für die Befestigung des
Objektives auf der Geräteoberseite.
Eine weitere Schraube S3 (M5x15, SW 4 mm) fixiert
die Stütze des Objektives seitlich.
93
