Option
TriggerLevel *
Sperrbereich
Maximale z-Position in mm *

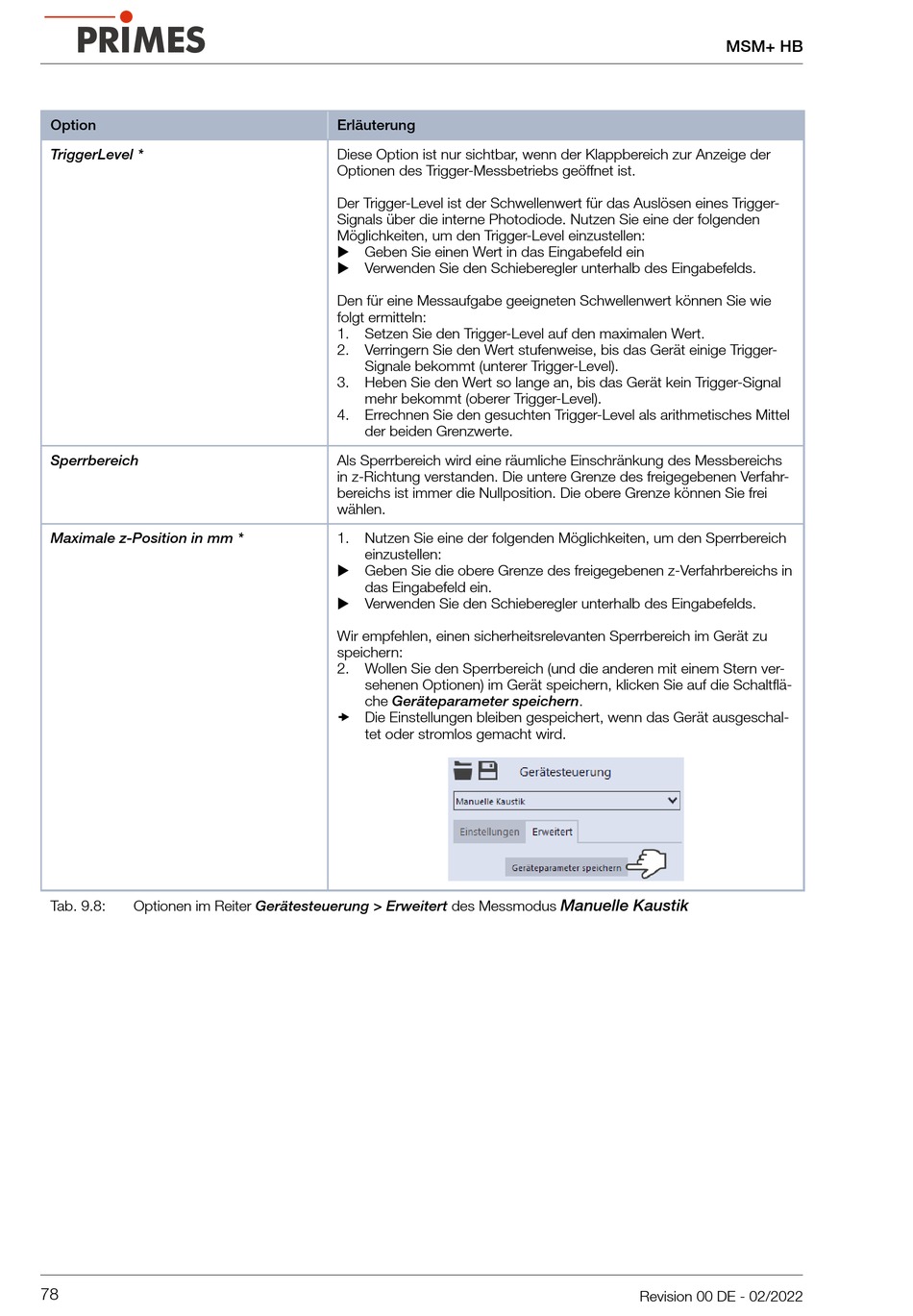

Tab. 9.8:
Optionen im Reiter Gerätesteuerung > Erweitert des Messmodus
78
Erläuterung
Diese Option ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Der Trigger-Level ist der Schwellenwert für das Auslösen eines Trigger-
Signals über die interne Photodiode. Nutzen Sie eine der folgenden
Möglichkeiten, um den Trigger-Level einzustellen:
X Geben Sie einen Wert in das Eingabefeld ein
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Den für eine Messaufgabe geeigneten Schwellenwert können Sie wie
folgt ermitteln:
1.
Setzen Sie den Trigger-Level auf den maximalen Wert.
2.
Verringern Sie den Wert stufenweise, bis das Gerät einige Trigger-
Signale bekommt (unterer Trigger-Level).
3.
Heben Sie den Wert so lange an, bis das Gerät kein Trigger-Signal
mehr bekommt (oberer Trigger-Level).
4.
Errechnen Sie den gesuchten Trigger-Level als arithmetisches Mittel
der beiden Grenzwerte.
Als Sperrbereich wird eine räumliche Einschränkung des Messbereichs
in z-Richtung verstanden. Die untere Grenze des freigegebenen Verfahr-
bereichs ist immer die Nullposition. Die obere Grenze können Sie frei
wählen.
1.
Nutzen Sie eine der folgenden Möglichkeiten, um den Sperrbereich
einzustellen:
X Geben Sie die obere Grenze des freigegebenen z-Verfahrbereichs in
das Eingabefeld ein.
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Wir empfehlen, einen sicherheitsrelevanten Sperrbereich im Gerät zu
speichern:
2.
Wollen Sie den Sperrbereich (und die anderen mit einem Stern ver-
sehenen Optionen) im Gerät speichern, klicken Sie auf die Schaltflä-
che Geräteparameter speichern.
Die Einstellungen bleiben gespeichert, wenn das Gerät ausgeschal-
tet oder stromlos gemacht wird.
MSM+ HB
Manuelle Kaustik
Revision 00 DE - 02/2022
