1. Schalten Sie die Spülluft ein.
2. Entfernen Sie die Apertursicherung indem Sie die vier Schrauben lösen.

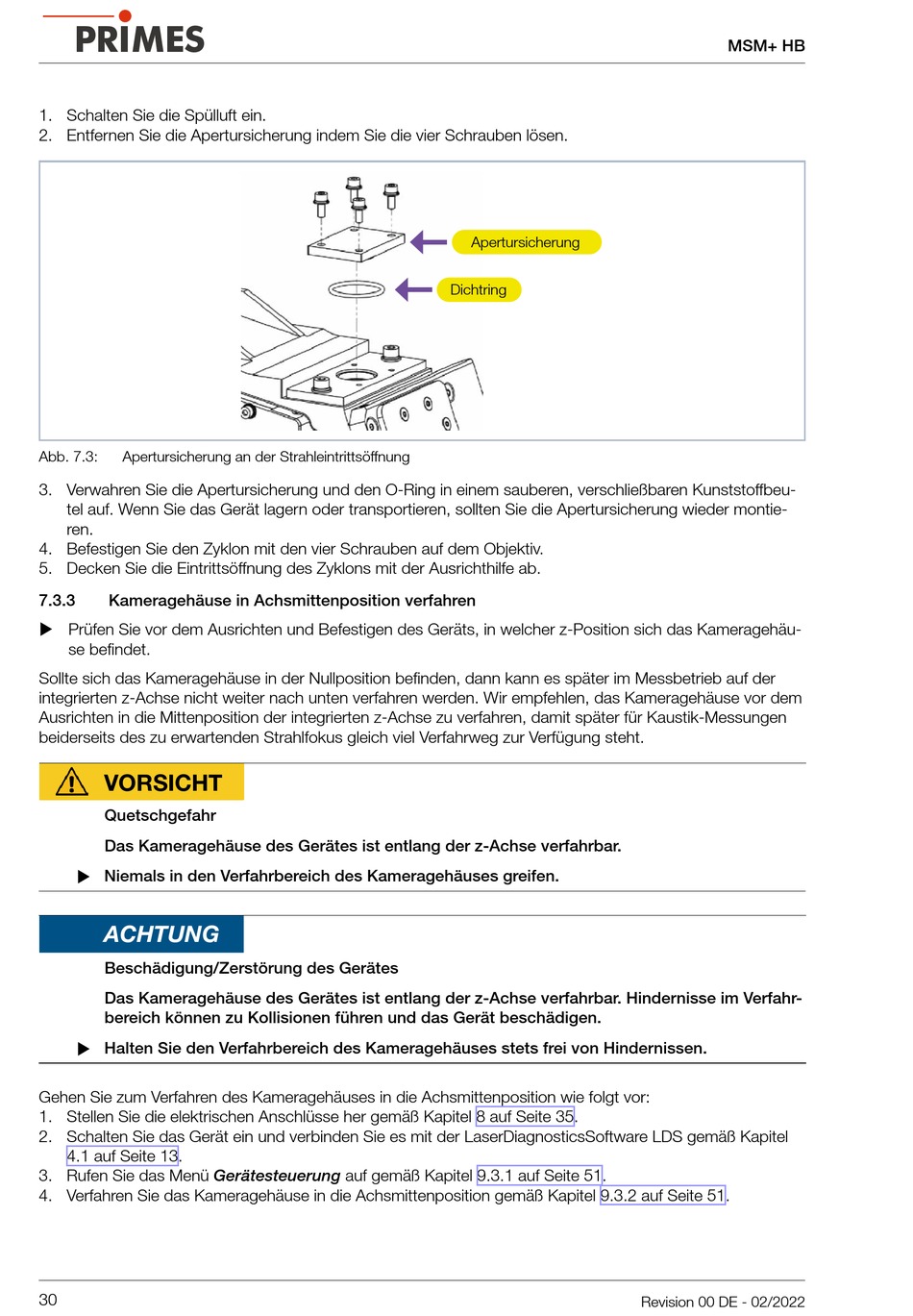

Abb. 7.3:
Apertursicherung an der Strahleintrittsöffnung
3. Verwahren Sie die Apertursicherung und den O-Ring in einem sauberen, verschließbaren Kunststoffbeu-
tel auf. Wenn Sie das Gerät lagern oder transportieren, sollten Sie die Apertursicherung wieder montie-
ren.
4. Befestigen Sie den Zyklon mit den vier Schrauben auf dem Objektiv.
5. Decken Sie die Eintrittsöffnung des Zyklons mit der Ausrichthilfe ab.
7.3.3
Kameragehäuse in Achsmittenposition verfahren
X Prüfen Sie vor dem Ausrichten und Befestigen des Geräts, in welcher z-Position sich das Kameragehäu-
se befindet.
Sollte sich das Kameragehäuse in der Nullposition befinden, dann kann es später im Messbetrieb auf der
integrierten z-Achse nicht weiter nach unten verfahren werden. Wir empfehlen, das Kameragehäuse vor dem
Ausrichten in die Mittenposition der integrierten z-Achse zu verfahren, damit später für Kaustik-Messungen
beiderseits des zu erwartenden Strahlfokus gleich viel Verfahrweg zur Verfügung steht.
VORSICHT
Quetschgefahr
Das Kameragehäuse des Gerätes ist entlang der z-Achse verfahrbar.
X Niemals in den Verfahrbereich des Kameragehäuses greifen.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Das Kameragehäuse des Gerätes ist entlang der z-Achse verfahrbar. Hindernisse im Verfahr-
bereich können zu Kollisionen führen und das Gerät beschädigen.
X Halten Sie den Verfahrbereich des Kameragehäuses stets frei von Hindernissen.
Gehen Sie zum Verfahren des Kameragehäuses in die Achsmittenposition wie folgt vor:
1. Stellen Sie die elektrischen Anschlüsse her gemäß Kapitel 8 auf Seite 35.
2. Schalten Sie das Gerät ein und verbinden Sie es mit der LaserDiagnosticsSoftware LDS gemäß Kapitel
4.1 auf Seite 13.
3. Rufen Sie das Menü Gerätesteuerung auf gemäß Kapitel 9.3.1 auf Seite 51.
4. Verfahren Sie das Kameragehäuse in die Achsmittenposition gemäß Kapitel 9.3.2 auf Seite 51.
30
Apertursicherung
Dichtring
MSM+ HB
Revision 00 DE - 02/2022
