Option
Klappliste Trigger-Auswahl
TriggerDelay in ms *
TriggerLevel *
Sperrbereich

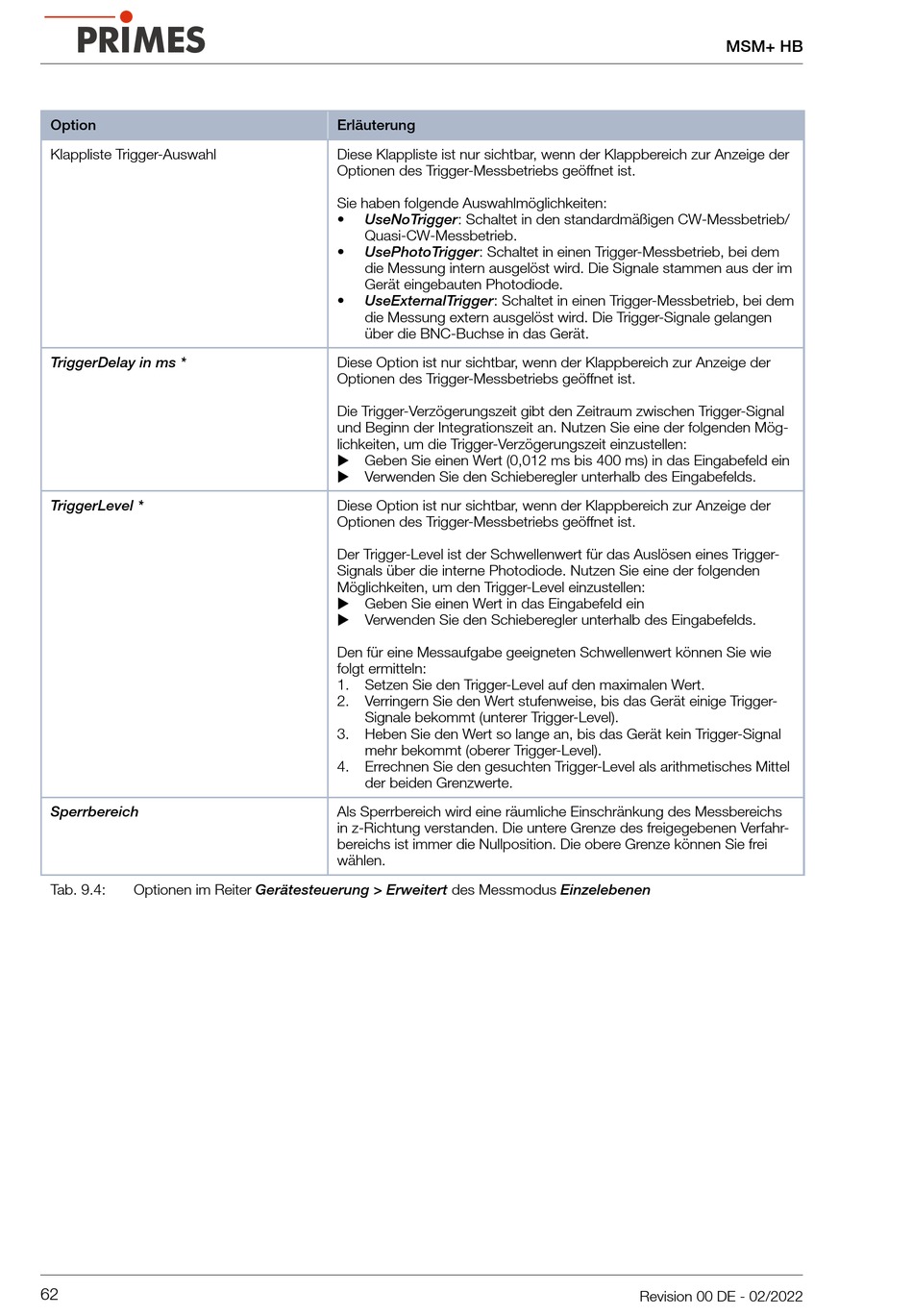

Tab. 9.4:
Optionen im Reiter Gerätesteuerung > Erweitert des Messmodus Einzelebenen
62
Erläuterung
Diese Klappliste ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Sie haben folgende Auswahlmöglichkeiten:
•
UseNoTrigger: Schaltet in den standardmäßigen CW-Messbetrieb/
Quasi-CW-Messbetrieb.
•
UsePhotoTrigger: Schaltet in einen Trigger-Messbetrieb, bei dem
die Messung intern ausgelöst wird. Die Signale stammen aus der im
Gerät eingebauten Photodiode.
•
UseExternalTrigger: Schaltet in einen Trigger-Messbetrieb, bei dem
die Messung extern ausgelöst wird. Die Trigger-Signale gelangen
über die BNC-Buchse in das Gerät.
Diese Option ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Die Trigger-Verzögerungszeit gibt den Zeitraum zwischen Trigger-Signal
und Beginn der Integrationszeit an. Nutzen Sie eine der folgenden Mög-
lichkeiten, um die Trigger-Verzögerungszeit einzustellen:
X Geben Sie einen Wert (0,012 ms bis 400 ms) in das Eingabefeld ein
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Diese Option ist nur sichtbar, wenn der Klappbereich zur Anzeige der
Optionen des Trigger-Messbetriebs geöffnet ist.
Der Trigger-Level ist der Schwellenwert für das Auslösen eines Trigger-
Signals über die interne Photodiode. Nutzen Sie eine der folgenden
Möglichkeiten, um den Trigger-Level einzustellen:
X Geben Sie einen Wert in das Eingabefeld ein
X Verwenden Sie den Schieberegler unterhalb des Eingabefelds.
Den für eine Messaufgabe geeigneten Schwellenwert können Sie wie
folgt ermitteln:
1.
Setzen Sie den Trigger-Level auf den maximalen Wert.
2.
Verringern Sie den Wert stufenweise, bis das Gerät einige Trigger-
Signale bekommt (unterer Trigger-Level).
3.
Heben Sie den Wert so lange an, bis das Gerät kein Trigger-Signal
mehr bekommt (oberer Trigger-Level).
4.
Errechnen Sie den gesuchten Trigger-Level als arithmetisches Mittel
der beiden Grenzwerte.
Als Sperrbereich wird eine räumliche Einschränkung des Messbereichs
in z-Richtung verstanden. Die untere Grenze des freigegebenen Verfahr-
bereichs ist immer die Nullposition. Die obere Grenze können Sie frei
wählen.
MSM+ HB
Revision 00 DE - 02/2022
