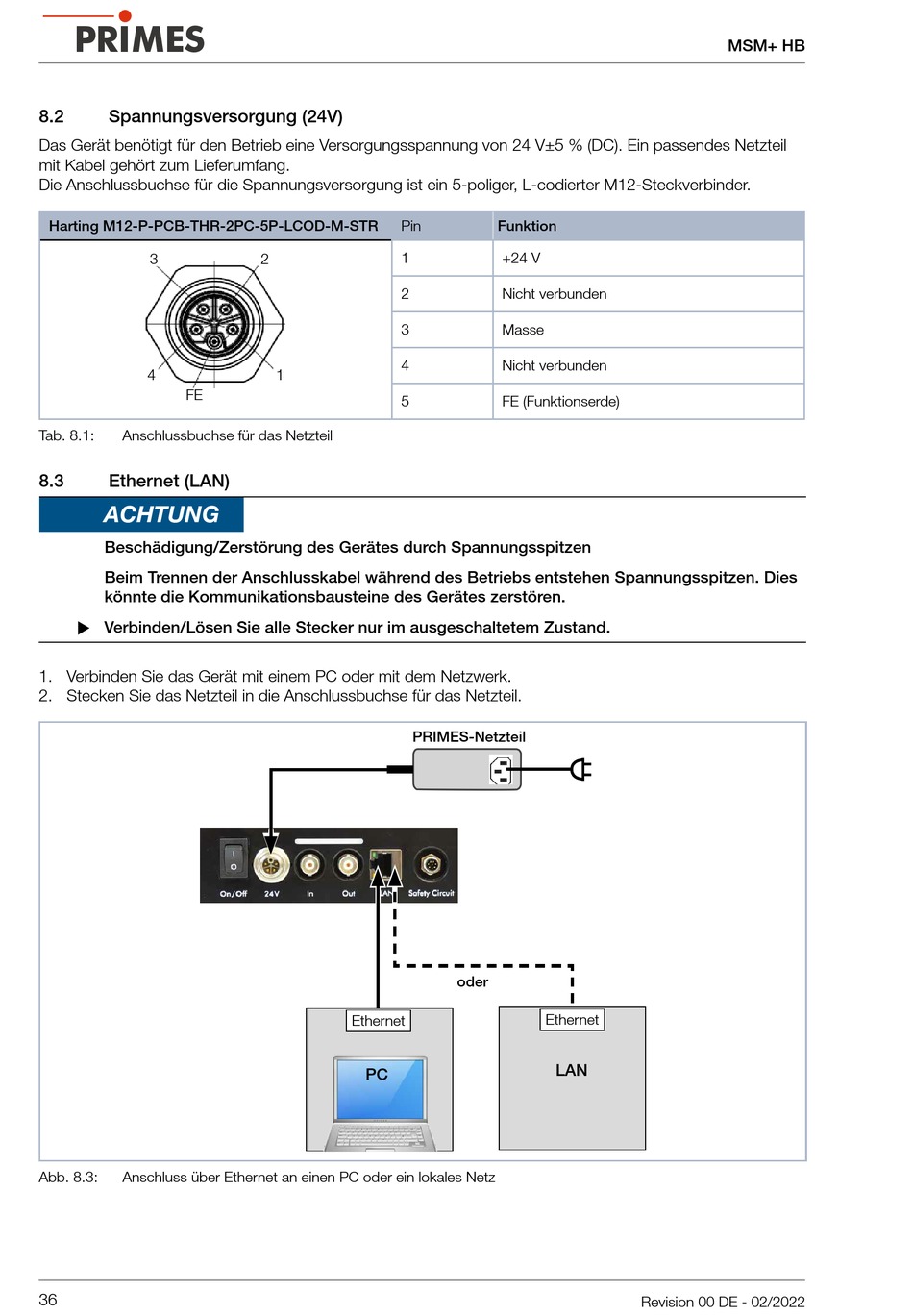

8.2
Spannungsversorgung (24V)
Das Gerät benötigt für den Betrieb eine Versorgungsspannung von 24 V±5 % (DC). Ein passendes Netzteil
mit Kabel gehört zum Lieferumfang.
Die Anschlussbuchse für die Spannungsversorgung ist ein 5-poliger, L-codierter M12-Steckverbinder.
Harting M12-P-PCB-THR-2PC-5P-LCOD-M-STR
3
4
FE
Tab. 8.1:
Anschlussbuchse für das Netzteil
8.3
Ethernet (LAN)
ACHTUNG
Beschädigung/Zerstörung des Gerätes durch Spannungsspitzen
Beim Trennen der Anschlusskabel während des Betriebs entstehen Spannungsspitzen. Dies
könnte die Kommunikationsbausteine des Gerätes zerstören.
X Verbinden/Lösen Sie alle Stecker nur im ausgeschaltetem Zustand.
1. Verbinden Sie das Gerät mit einem PC oder mit dem Netzwerk.
2. Stecken Sie das Netzteil in die Anschlussbuchse für das Netzteil.
Abb. 8.3:
Anschluss über Ethernet an einen PC oder ein lokales Netz
36
Pin
1
2
2
3
4
1
5
PRIMES-Netzteil
Ethernet
PC
Funktion
+24 V
Nicht verbunden
Masse
Nicht verbunden
FE (Funktionserde)
oder
Ethernet
LAN
MSM+ HB
Revision 00 DE - 02/2022
