Aus jeder Einzelebene werden die Strahlgeometrien (Strahlposition, Strahlradius und Azimuthwinkel) nach
den in ISO 11146 beschriebenen Verfahren (2. Moment und 86 % Leistungseinschluss) bestimmt. Mit den
Strahlgeometriedaten werden die Strahlpropagationsparamter (Fokuslage, Fokusradius, Rayleighlänge, Di-
vergenz, M2, K und Strahlparameterprodukt) bestimmt. Aus den Messdaten für die Halbachsen des Strahls
werden die Elliptizität des Fokus und die astigmatische Differenz gemäß ISO11146 ermittelt.
Eine Automatik-Funktion unterstützt den Nutzer bei der Messung einer Kaustik.

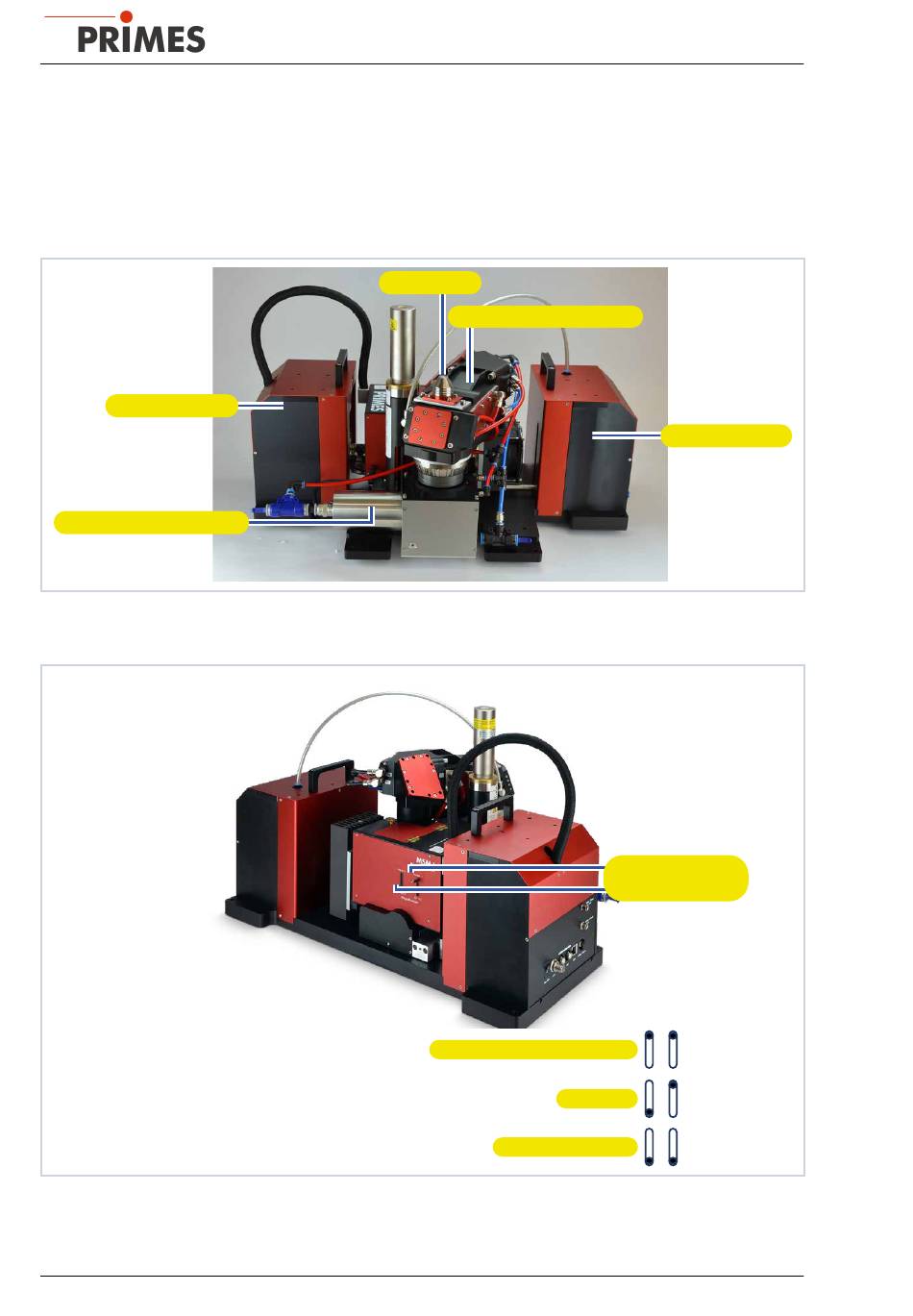

Geräteaufbau MSM+ HB
Z-Achsenantrieb
HighPower Strahlabsorber
Abb. 4.3:
Komponenten des MSM+ HB
Hebel zum Anpassen der Vergrößerung
Abb. 4.4:
Hebel zum Anpassen der Vergrößerung
14
Strahleintritt
HighBrilliance Messobjektiv
Vergrößerungsobjektiv (VO)
Justageobjektiv (JO)
MSM+ HB
Z-Achsenantrieb
Hebel zum
Anpassen der
Vergrößerung
Standard
Revision 00 DE - 02/2022
