11.4.4
Blende an der Strahleintrittsöffnung wechseln
Beachten Sie die vorangegangenen Warnhinweise!

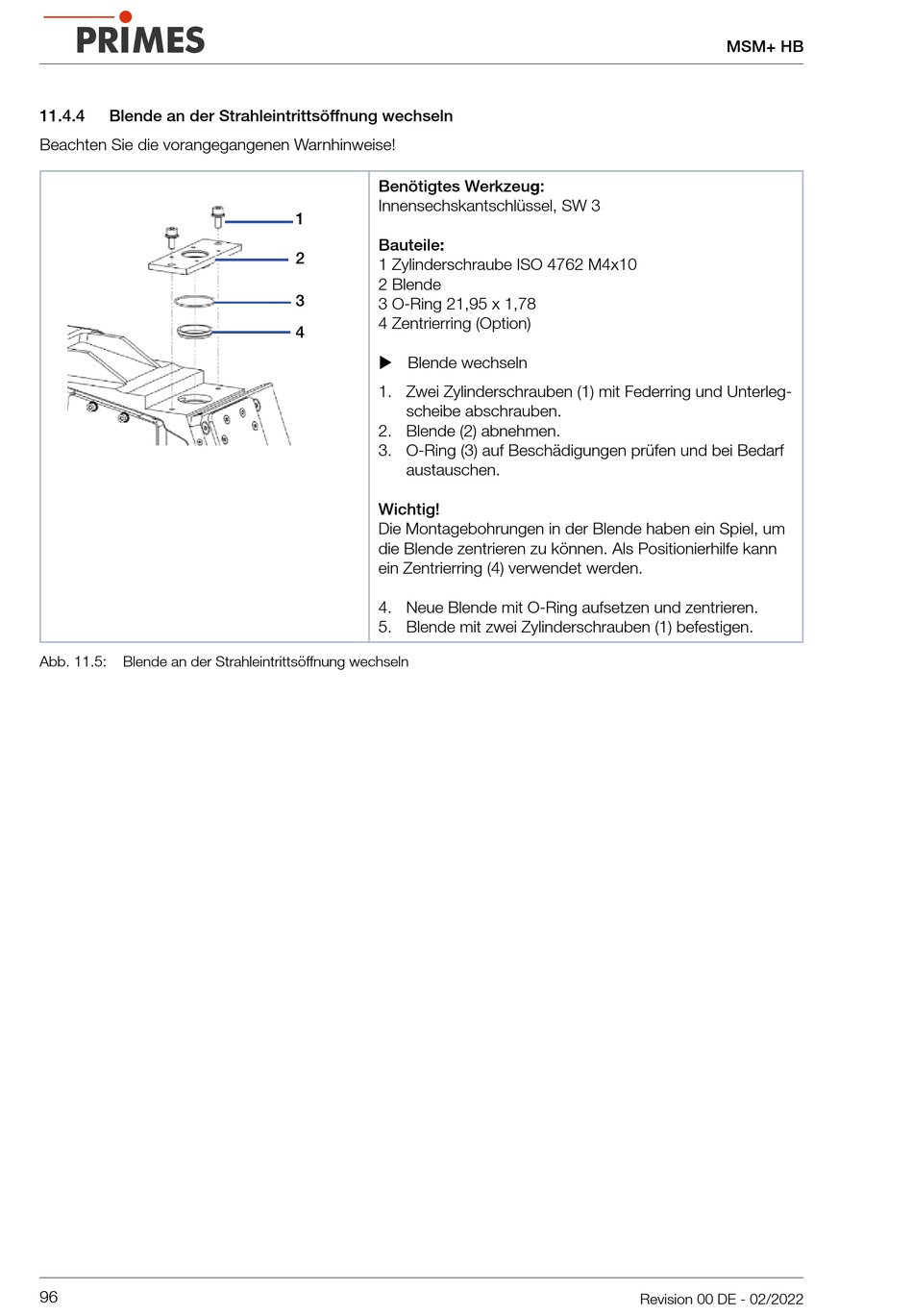

Abb. 11.5:
Blende an der Strahleintrittsöffnung wechseln
96
Benötigtes Werkzeug:
Innensechskantschlüssel, SW 3
1
Bauteile:
2
1 Zylinderschraube ISO 4762 M4x10
2 Blende
3
3 O-Ring 21,95 x 1,78
4 Zentrierring (Option)
4
X Blende wechseln
1. Zwei Zylinderschrauben (1) mit Federring und Unterleg-
scheibe abschrauben.
2. Blende (2) abnehmen.
3. O-Ring (3) auf Beschädigungen prüfen und bei Bedarf
austauschen.
Wichtig!
Die Montagebohrungen in der Blende haben ein Spiel, um
die Blende zentrieren zu können. Als Positionierhilfe kann
ein Zentrierring (4) verwendet werden.
4. Neue Blende mit O-Ring aufsetzen und zentrieren.
5. Blende mit zwei Zylinderschrauben (1) befestigen.
MSM+ HB
Revision 00 DE - 02/2022
