MSM+ HB
9.5

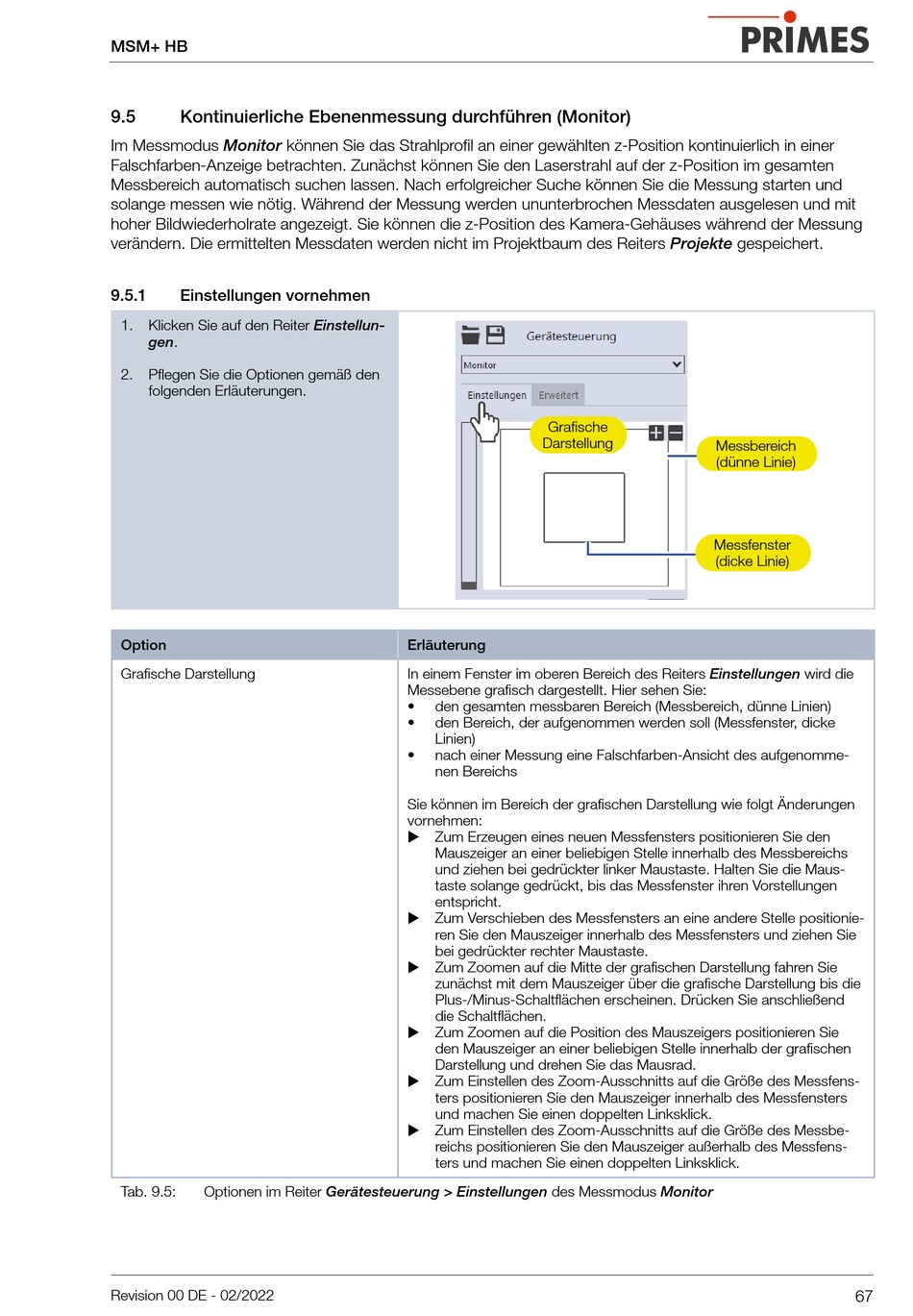

Kontinuierliche Ebenenmessung durchführen (Monitor)
Im Messmodus Monitor können Sie das Strahlprofil an einer gewählten z-Position kontinuierlich in einer
Falschfarben-Anzeige betrachten. Zunächst können Sie den Laserstrahl auf der z-Position im gesamten
Messbereich automatisch suchen lassen. Nach erfolgreicher Suche können Sie die Messung starten und
solange messen wie nötig. Während der Messung werden ununterbrochen Messdaten ausgelesen und mit
hoher Bildwiederholrate angezeigt. Sie können die z-Position des Kamera-Gehäuses während der Messung
verändern. Die ermittelten Messdaten werden nicht im Projektbaum des Reiters Projekte gespeichert.
9.5.1
Einstellungen vornehmen
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Pflegen Sie die Optionen gemäß den
folgenden Erläuterungen.
Option
Grafische Darstellung
Tab. 9.5:
Optionen im Reiter Gerätesteuerung > Einstellungen des Messmodus Monitor
Revision 00 DE - 02/2022
Grafische
Darstellung
Erläuterung
In einem Fenster im oberen Bereich des Reiters Einstellungen wird die
Messebene grafisch dargestellt. Hier sehen Sie:
•
den gesamten messbaren Bereich (Messbereich, dünne Linien)
•
den Bereich, der aufgenommen werden soll (Messfenster, dicke
Linien)
•
nach einer Messung eine Falschfarben-Ansicht des aufgenomme-
nen Bereichs
Sie können im Bereich der grafischen Darstellung wie folgt Änderungen
vornehmen:
X Zum Erzeugen eines neuen Messfensters positionieren Sie den
Mauszeiger an einer beliebigen Stelle innerhalb des Messbereichs
und ziehen bei gedrückter linker Maustaste. Halten Sie die Maus-
taste solange gedrückt, bis das Messfenster ihren Vorstellungen
entspricht.
X Zum Verschieben des Messfensters an eine andere Stelle positionie-
ren Sie den Mauszeiger innerhalb des Messfensters und ziehen Sie
bei gedrückter rechter Maustaste.
X Zum Zoomen auf die Mitte der grafischen Darstellung fahren Sie
zunächst mit dem Mauszeiger über die grafische Darstellung bis die
Plus-/Minus-Schaltflächen erscheinen. Drücken Sie anschließend
die Schaltflächen.
X Zum Zoomen auf die Position des Mauszeigers positionieren Sie
den Mauszeiger an einer beliebigen Stelle innerhalb der grafischen
Darstellung und drehen Sie das Mausrad.
X Zum Einstellen des Zoom-Ausschnitts auf die Größe des Messfens-
ters positionieren Sie den Mauszeiger innerhalb des Messfensters
und machen Sie einen doppelten Linksklick.
X Zum Einstellen des Zoom-Ausschnitts auf die Größe des Messbe-
reichs positionieren Sie den Mauszeiger außerhalb des Messfens-
ters und machen Sie einen doppelten Linksklick.
Messbereich
(dünne Linie)
Messfenster
(dicke Linie)
67
