MSM+ HB
16
Anhänge
16.1
Anhang A: GNU GPL Lizenzhinweis
Die Software dieses Produkts enthält Quellcode, der unter der GNU General Public License (GPL) Version 2
oder später lizenziert ist. Die Lizenzbestimmungen zur GNU GPL Version 2 oder später können unter folgen-
den Links eingesehen werden:
•
https://www.gnu.org/licenses/old-licenses/gpl-2.0
•
https://www.gnu.org/licenses/
16.2
Anhang B: Leistungsmessung mit dem PowerLossMonitor PLM am MSM+ HB
Der PowerLossMonitor PLM ist ein System zur Bestimmung von Leistungsverlusten speziell an wasserge-
kühlten optischen Komponenten. Der PLM misst die Durchflussmenge sowie den Temperaturanstieg des
Kühlwassers zwischen Ein- und Auslass. Basierend auf diesen Daten wird die absorbierte Leistung berech-
net.
16.2.1
Kühlwasseranschluss
Water out
Water in

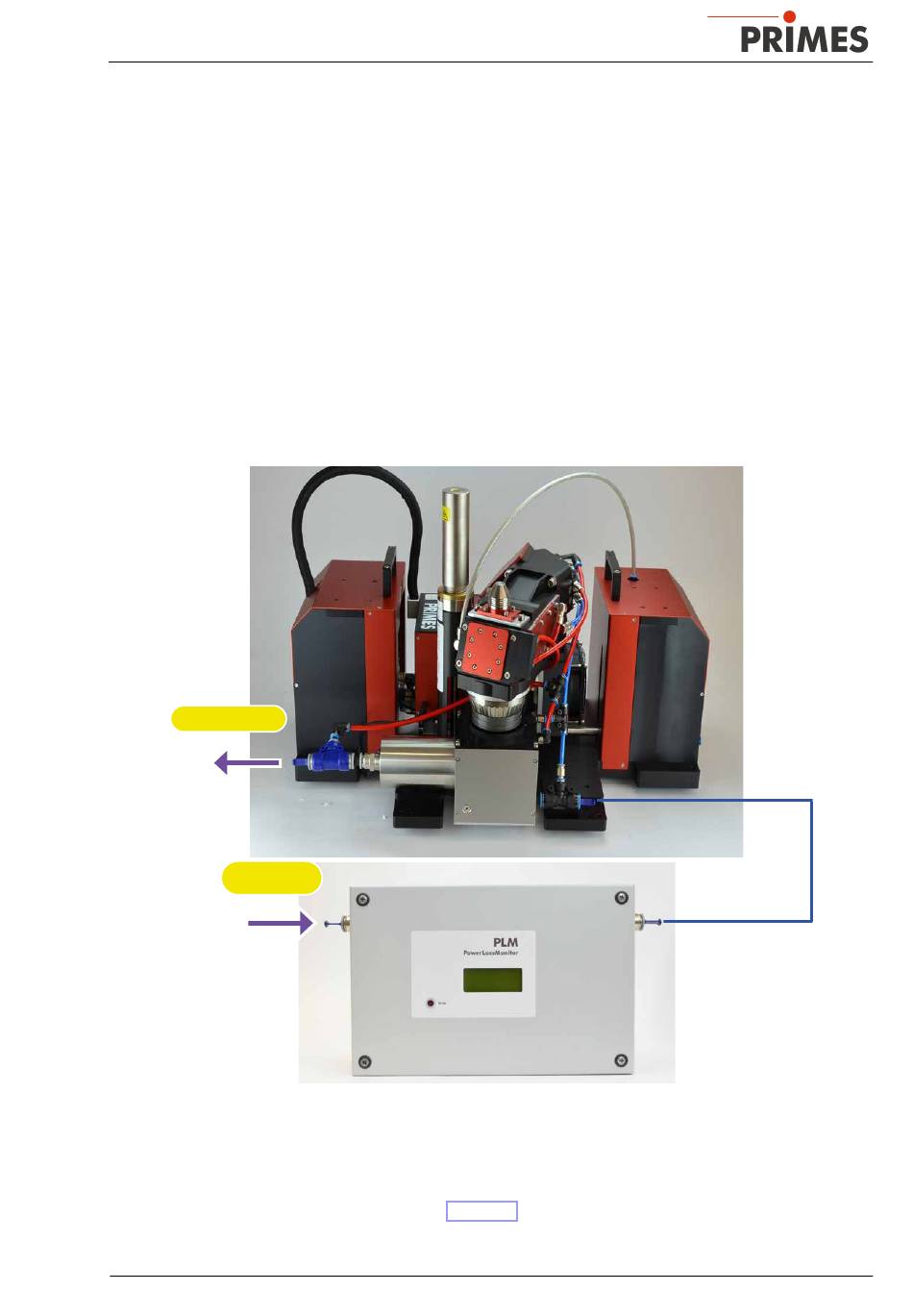

Abb. 16.1:
Kühlwasserverbindung (Am Beispiel PLM mit MSM+ HB10)
Der PowerLossMonitor PLM misst die in den wassergekühlten Absorbern des MSM+ HB absorbierte Laser-
leistung. Da der PLM zusammen mit dem MSM+HB inklusive aller Anschlussschläuche kalibriert wird, ist die
Verwendung des mitgelieferten Schlauches während der Messung zwingend erforderlich.
Stellen Sie die Kühlwasserverbindungen gemäß Abb. 16.1 her.
Revision 00 DE - 02/2022
109
