9.6

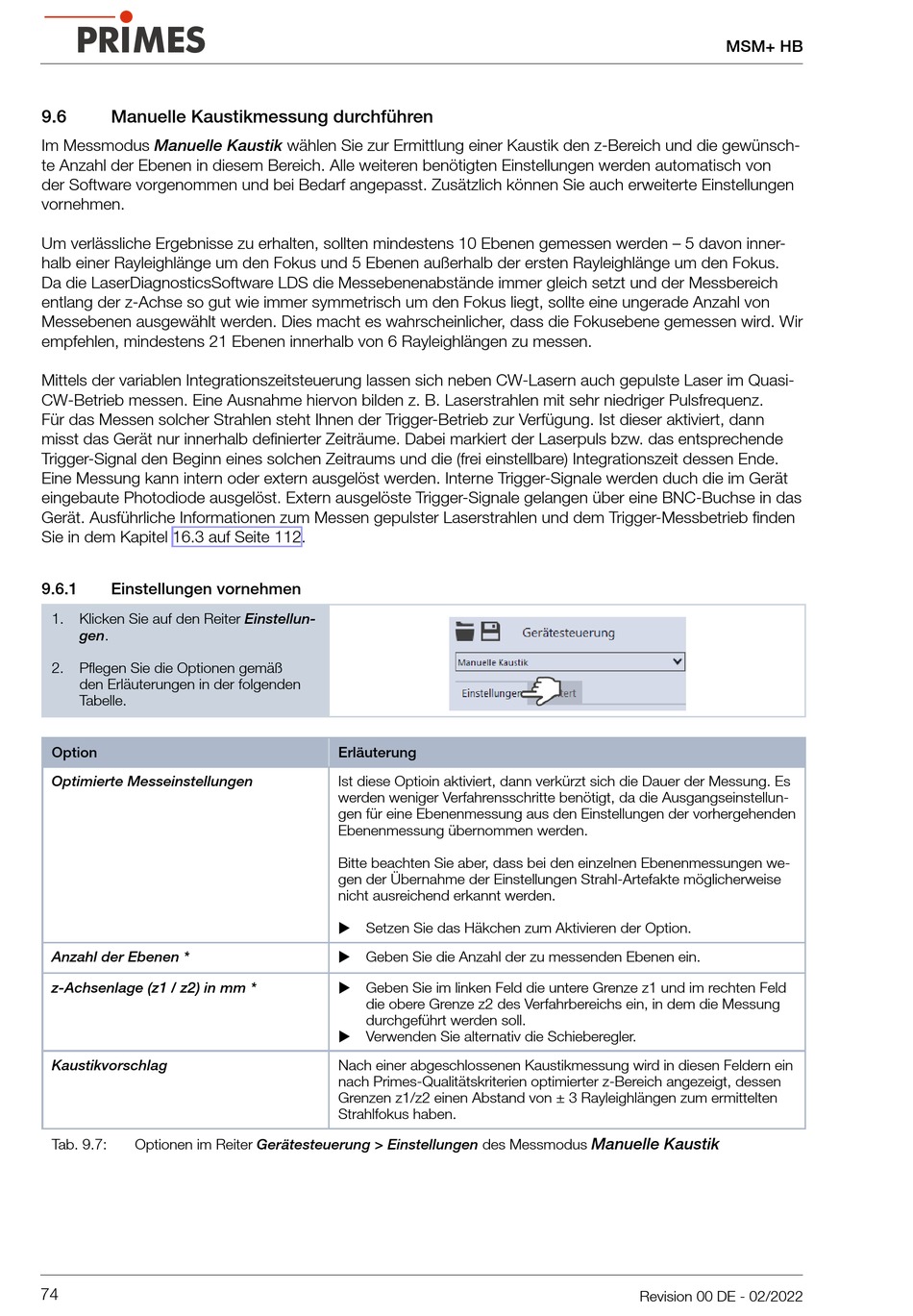

Manuelle Kaustikmessung durchführen
Im Messmodus Manuelle Kaustik wählen Sie zur Ermittlung einer Kaustik den z-Bereich und die gewünsch-
te Anzahl der Ebenen in diesem Bereich. Alle weiteren benötigten Einstellungen werden automatisch von
der Software vorgenommen und bei Bedarf angepasst. Zusätzlich können Sie auch erweiterte Einstellungen
vornehmen.
Um verlässliche Ergebnisse zu erhalten, sollten mindestens 10 Ebenen gemessen werden – 5 davon inner-
halb einer Rayleighlänge um den Fokus und 5 Ebenen außerhalb der ersten Rayleighlänge um den Fokus.
Da die LaserDiagnosticsSoftware LDS die Messebenenabstände immer gleich setzt und der Messbereich
entlang der z-Achse so gut wie immer symmetrisch um den Fokus liegt, sollte eine ungerade Anzahl von
Messebenen ausgewählt werden. Dies macht es wahrscheinlicher, dass die Fokusebene gemessen wird. Wir
empfehlen, mindestens 21 Ebenen innerhalb von 6 Rayleighlängen zu messen.
Mittels der variablen Integrationszeitsteuerung lassen sich neben CW-Lasern auch gepulste Laser im Quasi-
CW-Betrieb messen. Eine Ausnahme hiervon bilden z. B. Laserstrahlen mit sehr niedriger Pulsfrequenz.
Für das Messen solcher Strahlen steht Ihnen der Trigger-Betrieb zur Verfügung. Ist dieser aktiviert, dann
misst das Gerät nur innerhalb definierter Zeiträume. Dabei markiert der Laserpuls bzw. das entsprechende
Trigger-Signal den Beginn eines solchen Zeitraums und die (frei einstellbare) Integrationszeit dessen Ende.
Eine Messung kann intern oder extern ausgelöst werden. Interne Trigger-Signale werden duch die im Gerät
eingebaute Photodiode ausgelöst. Extern ausgelöste Trigger-Signale gelangen über eine BNC-Buchse in das
Gerät. Ausführliche Informationen zum Messen gepulster Laserstrahlen und dem Trigger-Messbetrieb finden
Sie in dem Kapitel 16.3 auf Seite 112.
9.6.1
Einstellungen vornehmen
1.
Klicken Sie auf den Reiter Einstellun-
gen.
2.
Pflegen Sie die Optionen gemäß
den Erläuterungen in der folgenden
Tabelle.
Option
Optimierte Messeinstellungen
Anzahl der Ebenen *
z-Achsenlage (z1 / z2) in mm *
Kaustikvorschlag
Tab. 9.7:
Optionen im Reiter Gerätesteuerung > Einstellungen des Messmodus
74
Erläuterung
Ist diese Optioin aktiviert, dann verkürzt sich die Dauer der Messung. Es
werden weniger Verfahrensschritte benötigt, da die Ausgangseinstellun-
gen für eine Ebenenmessung aus den Einstellungen der vorhergehenden
Ebenenmessung übernommen werden.
Bitte beachten Sie aber, dass bei den einzelnen Ebenenmessungen we-
gen der Übernahme der Einstellungen Strahl-Artefakte möglicherweise
nicht ausreichend erkannt werden.
X Setzen Sie das Häkchen zum Aktivieren der Option.
X Geben Sie die Anzahl der zu messenden Ebenen ein.
X Geben Sie im linken Feld die untere Grenze z1 und im rechten Feld
die obere Grenze z2 des Verfahrbereichs ein, in dem die Messung
durchgeführt werden soll.
X Verwenden Sie alternativ die Schieberegler.
Nach einer abgeschlossenen Kaustikmessung wird in diesen Feldern ein
nach Primes-Qualitätskriterien optimierter z-Bereich angezeigt, dessen
Grenzen z1/z2 einen Abstand von ± 3 Rayleighlängen zum ermittelten
Strahlfokus haben.
MSM+ HB
Manuelle Kaustik
Revision 00 DE - 02/2022
