MSM+ HB
9.5.3

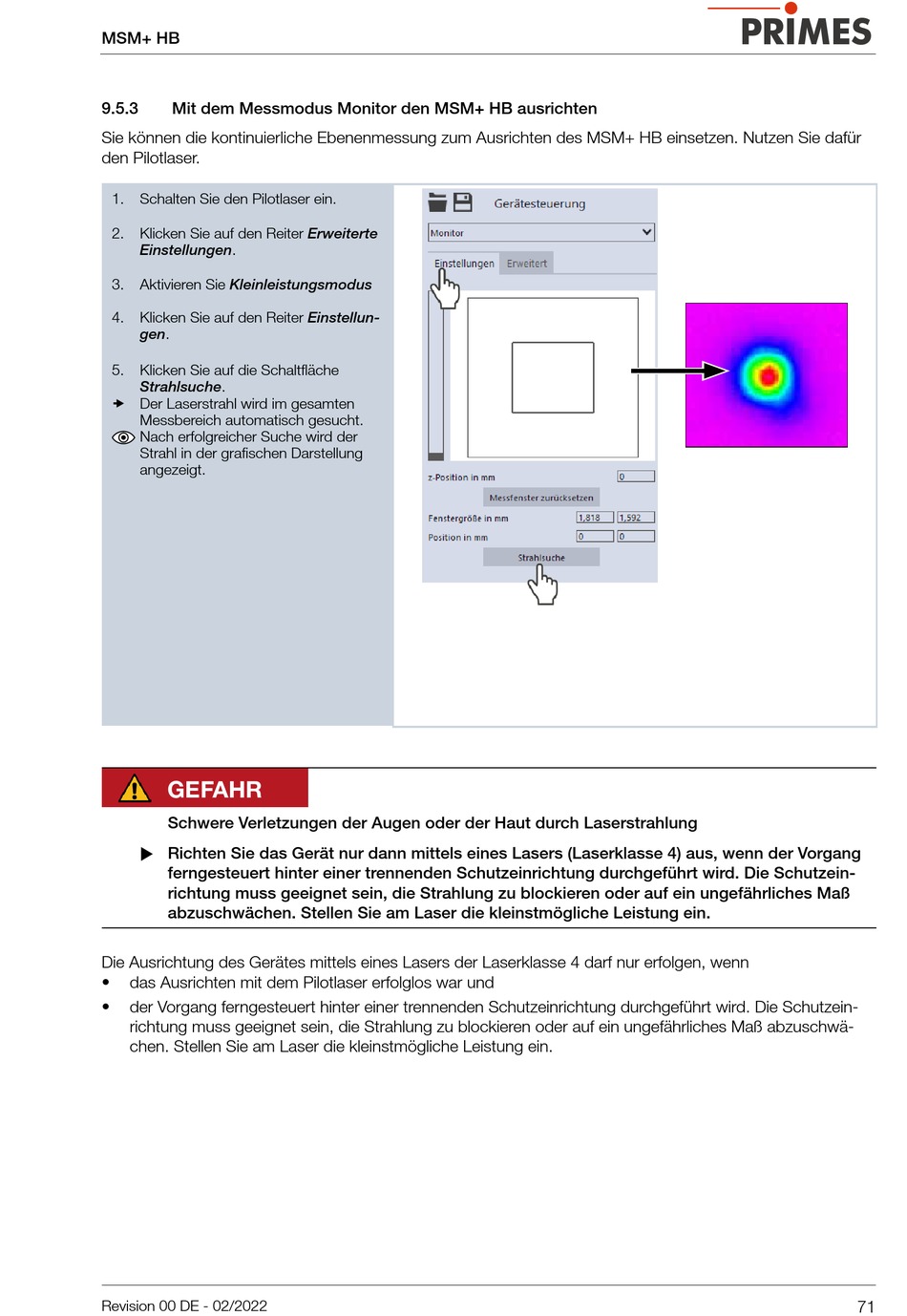

Mit dem Messmodus Monitor den MSM+ HB ausrichten
Sie können die kontinuierliche Ebenenmessung zum Ausrichten des MSM+ HB einsetzen. Nutzen Sie dafür
den Pilotlaser.
1.
Schalten Sie den Pilotlaser ein.
2.
Klicken Sie auf den Reiter Erweiterte
Einstellungen.
3.
Aktivieren Sie Kleinleistungsmodus
4.
Klicken Sie auf den Reiter Einstellun-
gen.
5.
Klicken Sie auf die Schaltfläche
Strahlsuche.
Der Laserstrahl wird im gesamten
Messbereich automatisch gesucht.
Nach erfolgreicher Suche wird der
Strahl in der grafischen Darstellung
angezeigt.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
X Richten Sie das Gerät nur dann mittels eines Lasers (Laserklasse 4) aus, wenn der Vorgang
ferngesteuert hinter einer trennenden Schutzeinrichtung durchgeführt wird. Die Schutzein-
richtung muss geeignet sein, die Strahlung zu blockieren oder auf ein ungefährliches Maß
abzuschwächen. Stellen Sie am Laser die kleinstmögliche Leistung ein.
Die Ausrichtung des Gerätes mittels eines Lasers der Laserklasse 4 darf nur erfolgen, wenn
•
das Ausrichten mit dem Pilotlaser erfolglos war und
•
der Vorgang ferngesteuert hinter einer trennenden Schutzeinrichtung durchgeführt wird. Die Schutzein-
richtung muss geeignet sein, die Strahlung zu blockieren oder auf ein ungefährliches Maß abzuschwä-
chen. Stellen Sie am Laser die kleinstmögliche Leistung ein.
Revision 00 DE - 02/2022
71
