HP-MSM-I PROFINET
®
®
8.5
PROFINET
8.5.1
Datenstecker
Die PROFINET Steckverbinder Kupfer sind AIDA-kompatible RJ45-Steckverbinder. Die beiden RJ45-Buch-
sen sind intern über einen integrierten Switch miteinander verbunden. Links neben der jeweiligen Buchse
befinden sich zwei Status-LEDs. Die grüne LED (LINK) leuchtet, wenn eine physikalische Verbindung her-
gestellt ist. Die gelbe LED (Tx/Rx) leuchtet beim Datenaustausch.
Die LWL-Ausführung besitzt SCRJ-Steckverbinder (passender Stecker, z. B.: Phoenix Contact, Artikel-Nr.
1402172; Typ FOC-PN-B-1000/...).
8.5.2
Spannungsversorgung
Die Spannungsversorgung erfolgt über AIDA-kompatible Steckverbinder. Die beiden Steckverbinder sind
intern 1:1 durch verbunden. Das Kommunikationsmodul des HP-MSM-I hat einen Strombedarf, der unter
250 mA liegt und aus der Sensorversorgung entnommen wird.
Power-Gerätestecker (Draufsicht Steckseite)
5
Tab.8.2:
Steckerbelegung Spannungsversorgung
8.5.3
Status-LEDs
Links neben dem Spannungsversorgungsstecker befinden sich zwei Status-LEDs. Die untere gelbe LED
leuchtet ständig, wenn das Messgerät keine physikalische Verbindung zum Bus hat. Die LED blinkt, wenn
eine Verbindung besteht, aber keine Daten ausgetauscht werden.
Die obere grüne LED leuchtet, wenn über den Bus ein DCP-Zyklus durchgeführt wird.

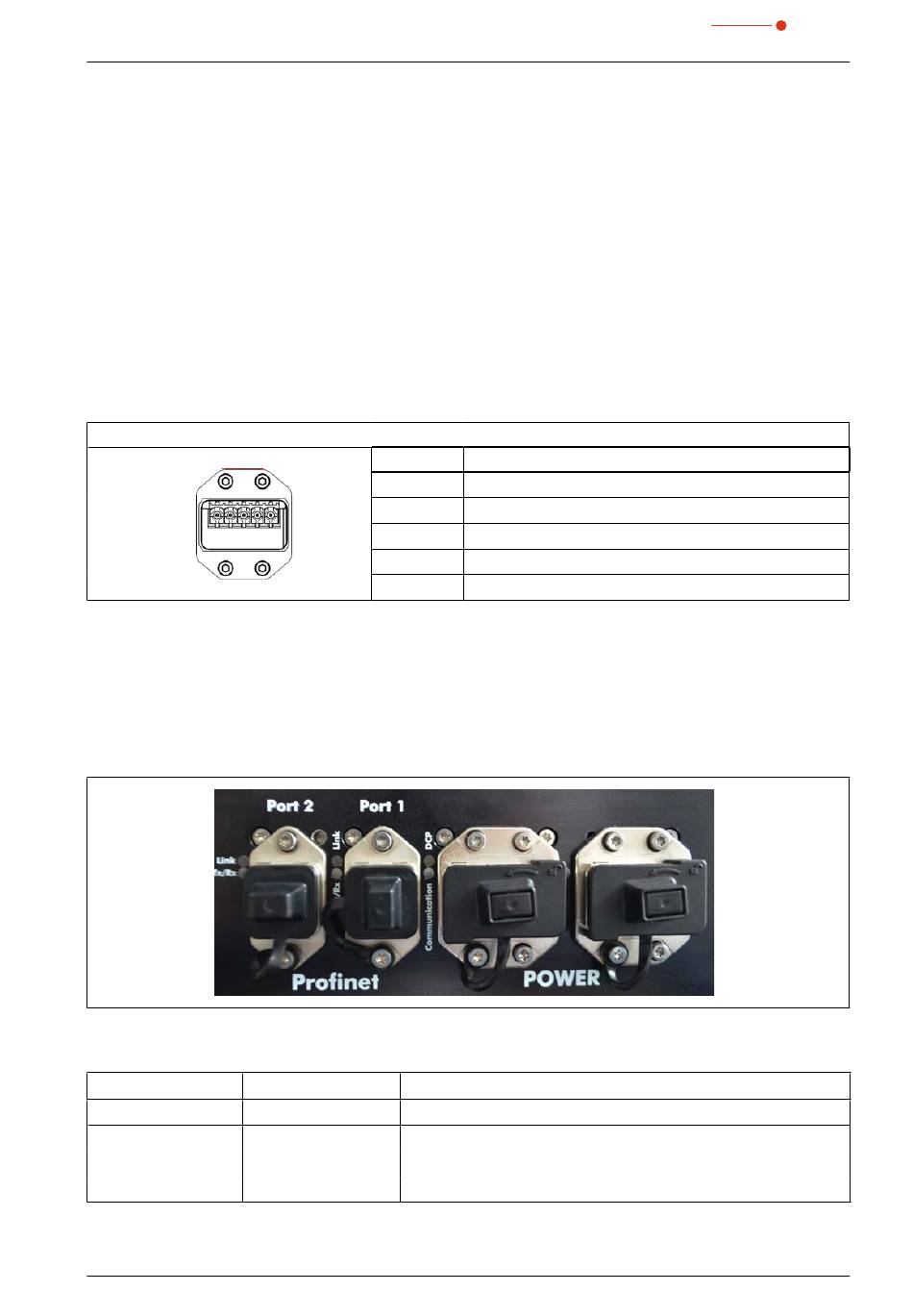

Abb.8.2:
HP-MSM-I PROFINET
Bedeutung der LEDs:
PROFINET
®
Port 1 PROFINET
Link (grün)
Link (grün)
Tx/Rx (gelb)
Tx/Rx (gelb)
Revision 02/2018 DE
Kupfer/LWL
Pin
1
2
3
1
4
5
Port 2 Status
®
DCP-Signal über Bus
Communication
Dauerleuchten - keine Verbindung
Blinken - kein Datenaustausch
Funktion
+24 V Sensorversorgung
GND Sensorversorgung
+24 V Aktorversorgung
GND Aktorversorgung
FE
PRIMES
29
