PowerMeasuringModule PMM
7 Elektrische Anschlüsse und Anzeigen
7.1 PROFINET /PROFINET
®
7.1.1

Datenstecker

Die PROFINET Steckverbinder sind AIDA-kompatible RJ45-Steckverbinder. Die beiden RJ45-Buchsen sind
®
intern über einen integrierten Switch miteinander verbunden. Links neben der jeweiligen Buchse befinden
sich zwei Status-LEDs. Die grüne LED (LINK) leuchtet, wenn eine physikalische Verbindung hergestellt ist.
Die gelbe LED (Tx/Rx) leuchtet beim Datenaustausch.
Die LWL-Ausführung besitzt SCRJ-Steckverbinder (passender Stecker, z. B.: Phoenix Contact, Artikel-Nr.
1402172; Typ FOC-PN-B-1000/...).
7.1.2

Spannungsversorgung

Die Spannungsversorgung erfolgt über AIDA-kompatible Steckverbinder. Die beiden Steckverbinder sind in-
tern 1:1 durch verbunden. Das PowerMeasuringModule PMM hat einen Strombedarf, der unter 250 mA liegt
und aus der Sensorversorgung entnommen wird.
Power-Gerätestecker (Draufsicht Steckseite)
5
Tab. 7.1: Steckerbelegung Spannungsversorgung
7.1.3

Status-LEDs

Links neben dem Spannungsversorgungsstecker befinden sich zwei Status-LEDs. Die untere gelbe LED
leuchtet ständig, wenn das Messgerät keine physikalische Verbindung zum Bus hat. Die LED blinkt, wenn
eine Verbindung besteht, aber keine Daten ausgetauscht werden.
Die obere grüne LED leuchtet, wenn über den Bus ein DCP-Zyklus durchgeführt wird.

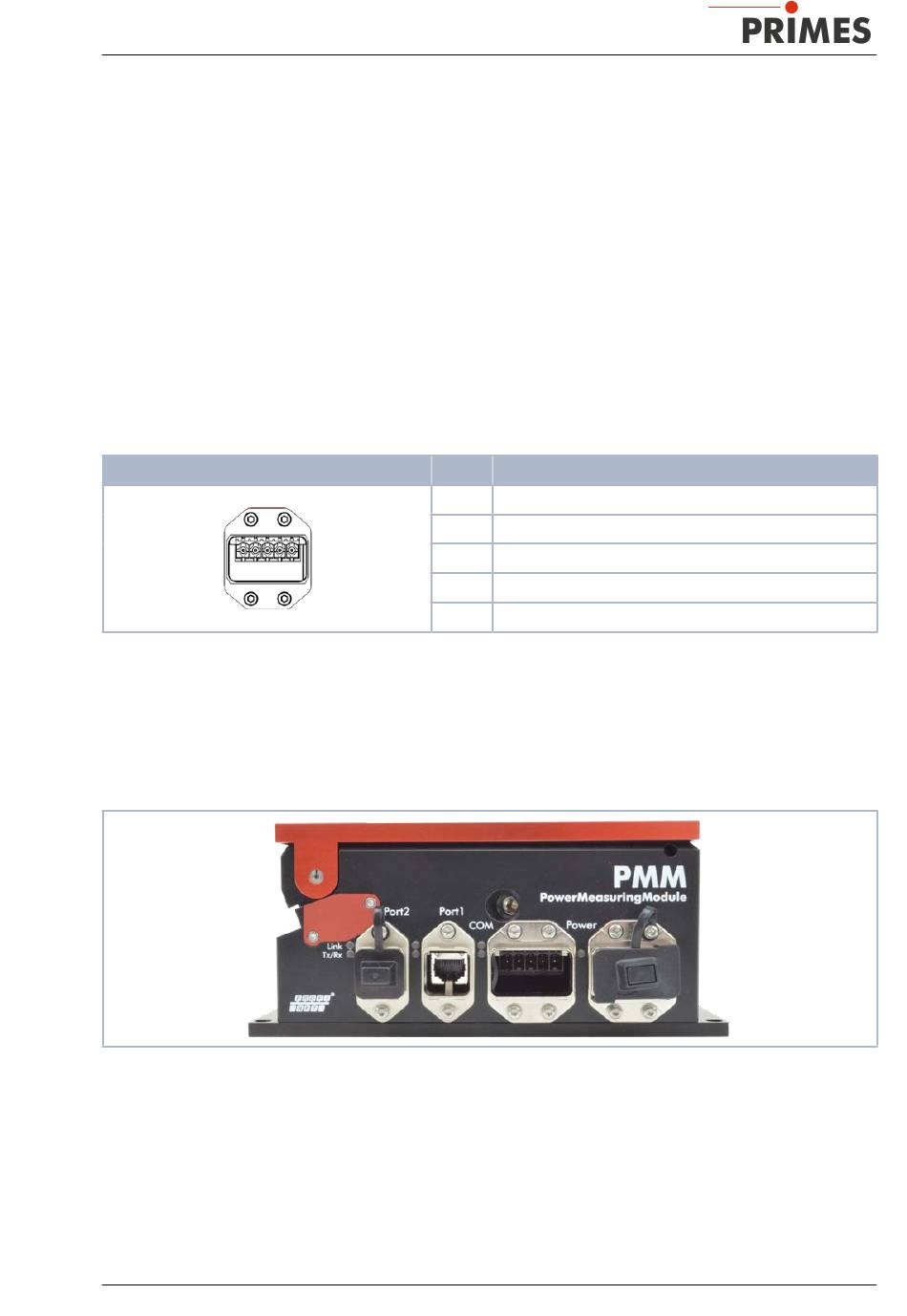

Abb. 7.1: PowerMeasuringModule PMM PROFINET
Revision 03/2019 DE
LWL
®
Pin
1
2
3
1
4
5
®
Funktion
Sensorversorgung 24 V
GND Sensorversorgung
Aktorversorgung 24 V
GND Aktorversorgung
FE
