9
Elektrische Anschlüsse
ACHTUNG
Beschädigungsgefahr
Ein Verbinden oder Trennen der Verbindungskabel bei angelegter Versorgungsspannung
führt zu Spannungsspitzen, welche die Kommunikationsbausteine des Messgerätes zer-
stören können.
Stellen Sie alle Verbindungen nur im stromlosen Zustand her! Lösen Sie keine Stecker
sobald die Versorgungsspannung eingeschaltet ist!
9.1
PROFINET - Daten
Die PROFINET-Steckverbinder sind AIDA-kompatible RJ45-Steckverbinder. Die beiden RJ45-Buchsen sind
intern über einen integrierten Switch miteinander verbunden. Links neben der jeweiligen Buchse befinden
sich zwei Status-LEDs. Die grüne LED (LINK) leuchtet, wenn eine physikalische Verbindung hergestellt ist.
Die gelbe LED (Tx/Rx) leuchtet beim Datenaustausch.
9.2
Spannungsversorgung
Die Spannungsversorgung erfolgt über AIDA-kompatible Steckverbinder. Die beiden Steckverbinder sind
intern 1:1 durch verbunden.

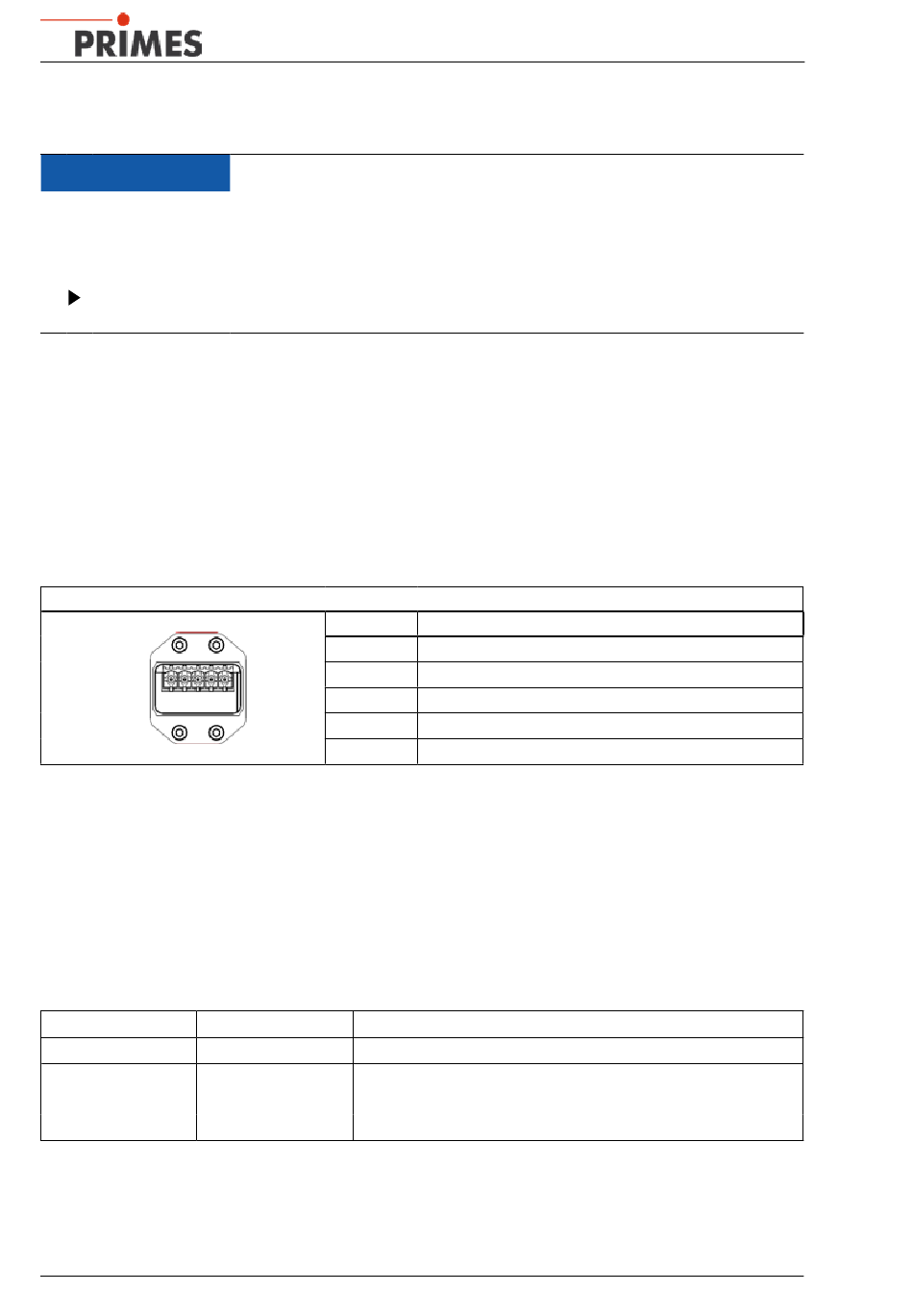

Power-Gerätestecker (Draufsicht Steckseite)
5
Tab. 9.1:
Steckerbelegung Spannungsversorgung
9.3
Status-LEDs
Links neben dem Spannungsversorgungsstecker befinden sich zwei Status-LEDs (COM). Die untere gelbe
LED leuchtet ständig, wenn das Messgerät keine physikalische Verbindung zum Bus hat. Die LED blinkt,
wenn eine Verbindung besteht, aber keine Daten ausgetauscht werden.
Die obere grüne LED leuchtet, wenn über den Bus ein DCP-Zyklus durchgeführt wird.
Bedeutung der LEDs:
®
PROFINET
Port 1 PROFINET
Link (grün)
Link (grün)
Tx/Rx (gelb)
Tx/Rx (gelb)
18
Pin
1
2
3
1
4
5
®
Port 2 Status
DCP-Signal über Bus
Communication
Dauerleuchten - keine Verbindung
Blinken - kein Datenaustausch
BeamControlSystem BCS PROFINET
Funktion
+24 V Sensorversorgung
GND Sensorversorgung
+24 V Aktorversorgung
GND Aktorversorgung
PE (Gehäuse)
Revision 01/2018 DE
