■ Anschluss der Antenne
Bei der Funkkommunikation ist die Antenne von eben -
so großer Bedeutung wie die Ausgangsleistung und
die Empfindlichkeit des Funkgeräts. Wählen Sie gut
angepasste 50-Ω-Antennen sowie geeignetes Anten-
nenkabel aus.
Wenn nur 1 Antenne verwendet wird, schließen Sie
diese an die Buchse [ANT1] an.
ACHTUNG:
Schützen Sie Ihren Transceiver durch
einen geeigneten Blitzableiter vor Blitzeinschlägen.
Montage des Hauptabstimmknopfs
■
Der Hauptabstimmknopf wird unmontiert geliefert, um
mechanische Transportschäden an der Achse oder
am empfindlichen Drehimpulsgeber zu vermeiden.
Montieren Sie den Hauptabstimmknopf wie nachfol-
gend beschrieben bitte selbst.
q Bremse für den Hauptabstimmknopf in die rechte
Position bewegen.
• Die beiden Klemmen des Hauptabstimmknopfs bewe-
gen sich zur Achse hin.
w Madenschraube in die dafür vorgesehene Bohrung
des Hauptabstimmknopfs einsetzen und mit dem
mitgelieferten Sechskantschraubendreher (2 mm)
so weit eindrehen, bis die Schraube ein wenig in
die Achsbohrung des Hauptabstimmknopfs hinein-
ragt.
• Die Madenschraube darf höchstens 1 mm in die Achs-
bohrung hineinragen.
e Hauptabstimmknopf auf die Achse schieben.
• Beachten, dass die Madenschraube auf die abge-
flachte Seite der Achse trifft.
r Madenschraube mit dem mitgelieferten Sechskant-
schraubendreher festdrehen.
t Gummiring behutsam und in kleinen Schritten auf
den Hauptabstimmknopf schieben.
• Gummiring unbedingt so ausrichten, dass die vier Er-
hebungen auf seiner Innenseite in die Aussparungen
des Metallkörpers zu liegen kommen und beachten,
dass der Gummiring eine Vorder- und Rückseite hat.
• Beim Aufschieben keine Kraft anwenden, da dies
die Achse oder den Drehimpulsgeber beschädigen
könnte.

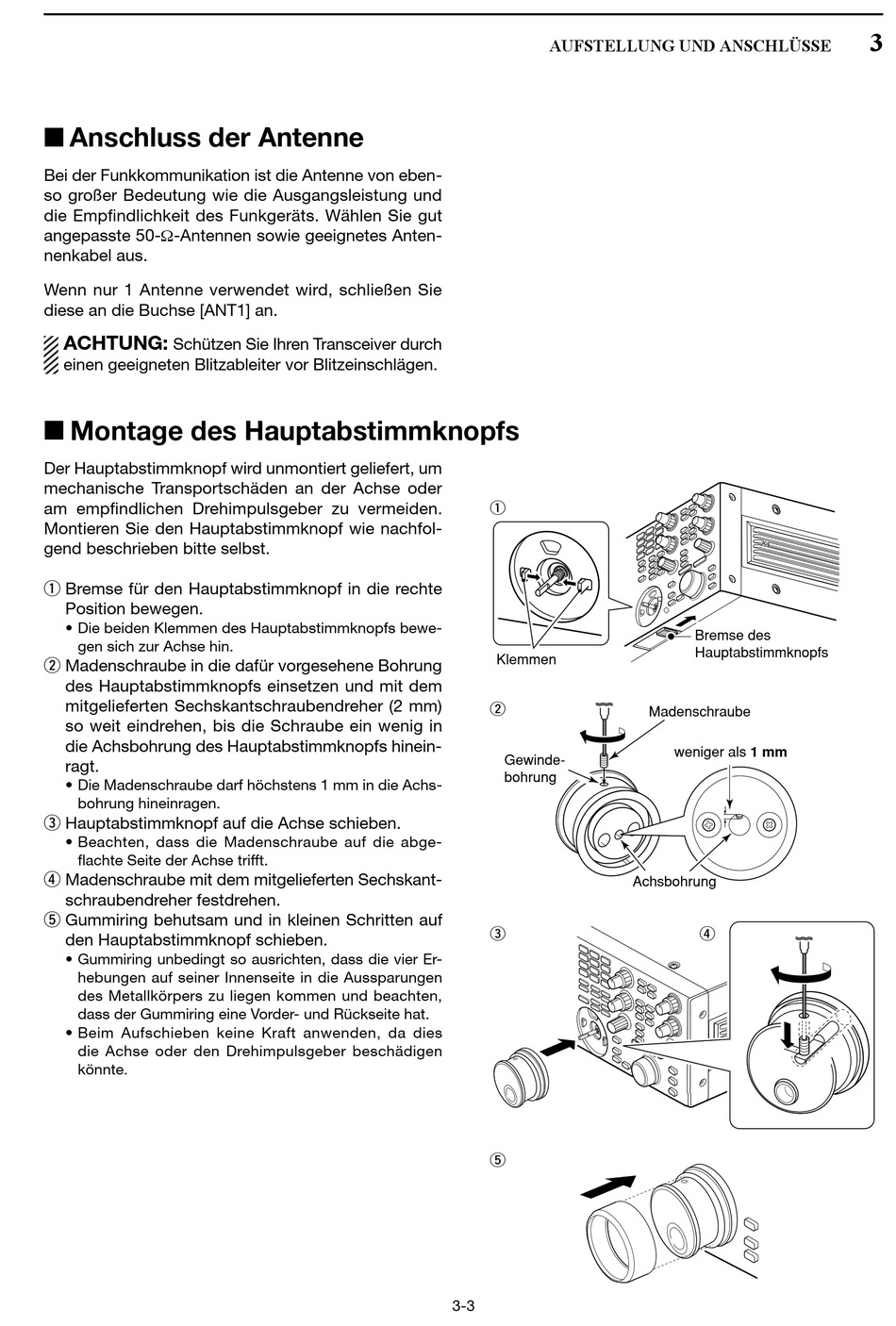

AUFSTELLUNG UND ANSCHLÜSSE
