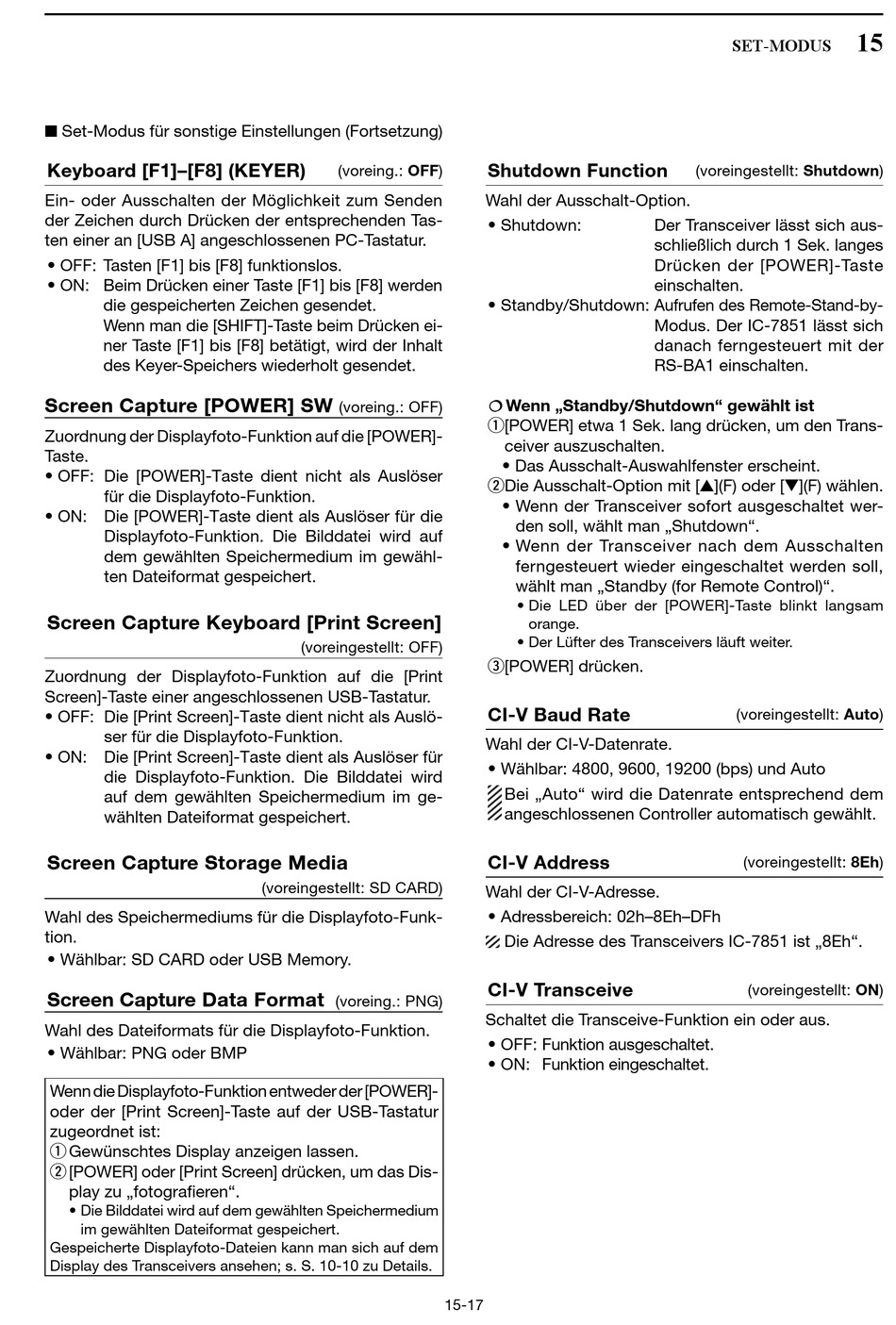

Icom IC-7851 Bedienungsanleitung Seite 227

■ Set-Modus für sonstige Einstellungen (Fortsetzung)
Keyboard [F1]–[F8] (KEYER)
Ein- oder Ausschalten der Möglichkeit zum Senden
der Zeichen durch Drücken der entsprechenden Tas-
ten einer an [USB A] angeschlossenen PC-Tastatur.
• OFF: Tasten [F1] bis [F8] funktionslos.
• ON: Beim Drücken einer Taste [F1] bis [F8] werden
die gespeicherten Zeichen gesendet.
Wenn man die [SHIFT]-Taste beim Drücken ei-
ner Taste [F1] bis [F8] betätigt, wird der In halt
des Keyer-Speichers wiederholt gesendet.
Screen Capture [POWER] SW
Zuordnung der Displayfoto-Funktion auf die [POWER]-
Taste.
• OFF: Die [POWER]-Taste dient nicht als Auslöser
für die Displayfoto-Funktion.
• ON: Die [POWER]-Taste dient als Auslöser für die
Displayfoto-Funktion. Die Bilddatei wird auf
dem gewählten Speichermedium im gewähl-
ten Dateiformat gespeichert.
Screen Capture Keyboard [Print Screen]
Zuordnung der Displayfoto-Funktion auf die [Print
Screen]-Taste einer angeschlossenen USB-Tastatur.
• OFF: Die [Print Screen]-Taste dient nicht als Auslö-
ser für die Displayfoto-Funktion.
• ON: Die [Print Screen]-Taste dient als Auslöser für
die Displayfoto-Funktion. Die Bilddatei wird
auf dem gewählten Speichermedium im ge-
wählten Dateiformat gespeichert.
Screen Capture Storage Media
Wahl des Speichermediums für die Displayfoto-Funk-
tion.
• Wählbar: SD CARD oder USB Memory.
Screen Capture Data Format
Wahl des Dateiformats für die Displayfoto-Funktion.
• Wählbar: PNG oder BMP
Wenn die Displayfoto-Funktion entweder der [POWER]-
oder der [Print Screen]-Taste auf der USB-Tastatur
zugeordnet ist:
q Gewünschtes Display anzeigen lassen.
w [POWER] oder [Print Screen] drücken, um das Dis-
play zu „fotografieren".
• Die Bilddatei wird auf dem gewählten Speichermedium
im gewählten Dateiformat gespeichert.
Gespeicherte Displayfoto-Dateien kann man sich auf dem
Display des Transceivers ansehen; s. S. 10-10 zu Details.
(voreing.: OFF)
(voreing.: OFF)
(voreingestellt: OFF)
(voreingestellt: SD CARD)
(voreing.: PNG)
Shutdown Function
Wahl der Ausschalt-Option.
• Shutdown:
• Standby/Shutdown: Aufrufen des Remote-Stand-by-
 Wenn „Standby/Shutdown" gewählt ist
q [POWER] etwa 1 Sek. lang drücken, um den Trans-
ceiver auszuschalten.
• Das Ausschalt-Auswahlfenster erscheint.
wDie Ausschalt-Option mit [Ù](F) oder [Ú](F) wählen.
• Wenn der Transceiver sofort ausgeschaltet wer-
den soll, wählt man „Shutdown".
• Wenn der Transceiver nach dem Ausschalten
fern gesteuert wieder eingeschaltet werden soll,
wählt man „Standby (for Remote Control)".
• Die LED über der [POWER]-Taste blinkt langsam
orange.
• Der Lüfter des Transceivers läuft weiter.
e [POWER] drücken.
CI-V Baud Rate
Wahl der CI-V-Datenrate.
• Wählbar: 4800, 9600, 19200 (bps) und Auto
Bei „Auto" wird die Datenrate ent sprechend dem
an geschlossenen Controller automatisch gewählt.
CI-V Address
Wahl der CI-V-Adresse.
• Adressbereich: 02h–8Eh–DFh
Die Adresse des Transceivers IC-7851 ist „8Eh".
CI-V Transceive
Schaltet die Transceive-Funktion ein oder aus.
• OFF: Funktion ausgeschaltet.
• ON: Funktion eingeschaltet.
15-17
SET-MODUS
(voreingestellt: Shutdown)
Der Transceiver lässt sich aus-
schließlich durch 1 Sek. langes
Drücken der [POWER]-Taste
einschalten.
Modus. Der IC-7851 lässt sich
danach ferngesteuert mit der
RS-BA1 einschalten.
(voreingestellt: Auto)
(voreingestellt: 8Eh)
(voreingestellt: ON)
15
