3
AUFSTELLUNG UND ANSCHLÜSSE

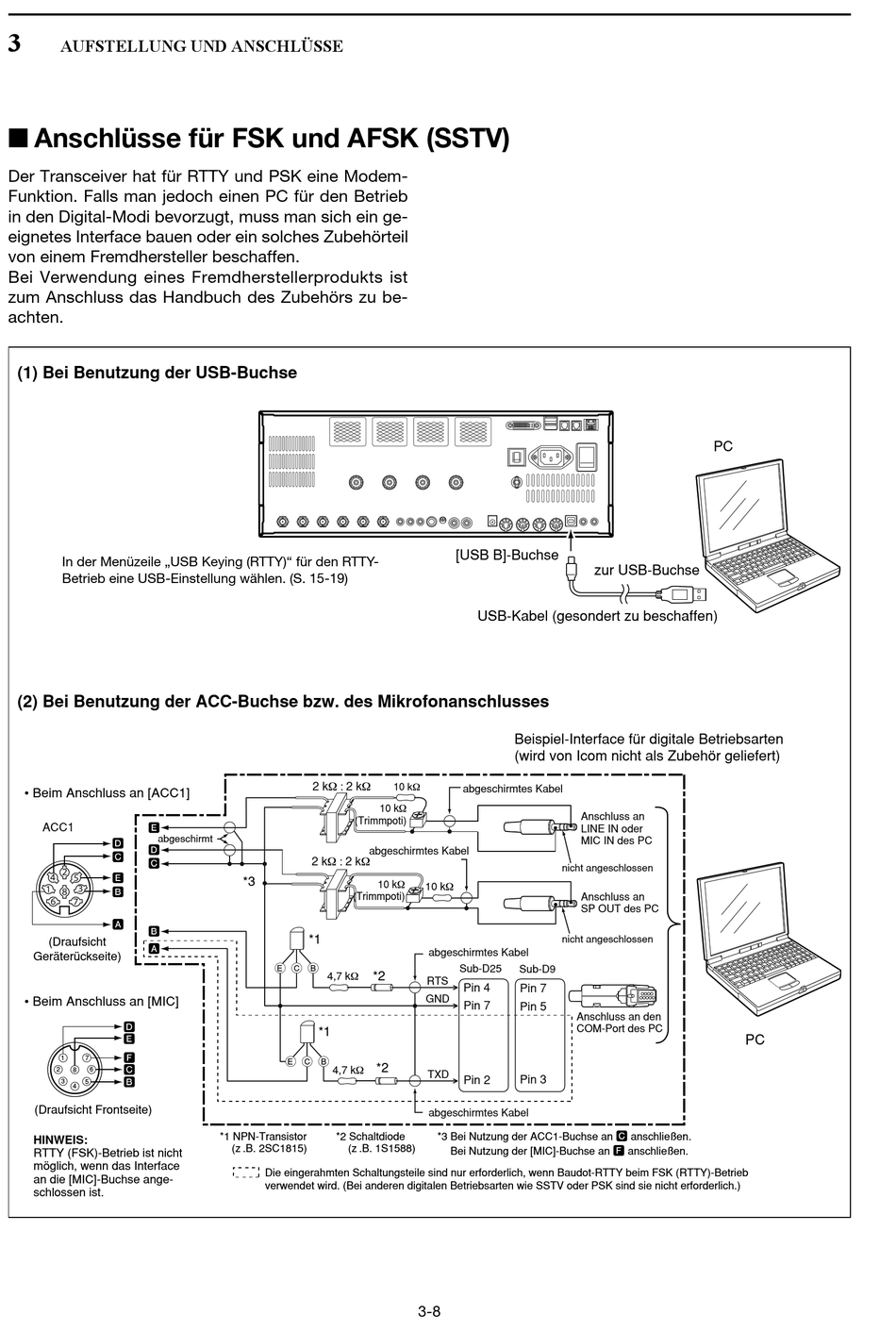

■ Anschlüsse für FSK und AFSK (SSTV)
Der Transceiver hat für RTTY und PSK eine Modem-
Funktion. Falls man jedoch einen PC für den Betrieb
in den Digital-Modi bevorzugt, muss man sich ein ge-
eignetes Interface bauen oder ein solches Zubehörteil
von einem Fremdhersteller beschaffen.
Bei Verwendung eines Fremdherstellerprodukts ist
zum Anschluss das Handbuch des Zubehörs zu be-
achten.
(1) Bei Benutzung der USB-Buchse
In der Menüzeile „USB Keying (RTTY)" für den RTTY-
Betrieb eine USB-Einstellung wählen. (S. 15-19)
(2) Bei Benutzung der ACC-Buchse bzw. des Mikrofonanschlusses
• Beim Anschluss an [ACC1]
ACC1
E
abgeschirmt
D
D
C
C
２
４
５
E
３
１
８
B
６
７
A
B
(Draufsicht
A
Geräterückseite)
• Beim Anschluss an [MIC]
D
E
F
1
7
C
2
8
6
B
3
5
4
(Draufsicht Frontseite)
HINWEIS:
RTTY (FSK)-Betrieb ist nicht
möglich, wenn das Interface
an die [MIC]-Buchse ange-
schlossen ist.
2 k
2 k
:
10 k
(Trimmpoti)
abgeschirmtes Kabel
2 k
2 k
:
*3
10 k
(Trimmpoti)
*1
E
C
B
*2
4,7 k
*1
E
C
B
*2
4,7 k
*1 NPN-Transistor
*2 Schaltdiode
(z .B. 2SC1815)
(z .B. 1S1588)
Die eingerahmten Schaltungsteile sind nur erforderlich, wenn Baudot-RTTY beim FSK (RTTY)-Betrieb
verwendet wird. (Bei anderen digitalen Betriebsarten wie SSTV oder PSK sind sie nicht erforderlich.)
[USB B]-Buchse
USB-Kabel (gesondert zu beschaffen)
Beispiel-Interface für digitale Betriebsarten
(wird von Icom nicht als Zubehör geliefert)
10 k
abgeschirmtes Kabel
nicht angeschlossen
10 k
nicht angeschlossen
abgeschirmtes Kabel
Sub-D25
Sub-D9
RTS
Pin 4
Pin 7
GND
Pin 7
Pin 5
TXD
Pin 2
Pin 3
abgeschirmtes Kabel
*3 Bei Nutzung der ACC1-Buchse an
Bei Nutzung der [MIC]-Buchse an
3-8
PC
zur USB-Buchse
Anschluss an
LINE IN oder
MIC IN des PC
Anschluss an
SP OUT des PC
Anschluss an den
COM-Port des PC
PC
C
anschließen.
F
anschließen.
