6
SCOPE-BETRIEB
■ Spektrumskop-Fenster (Fortsetzung)

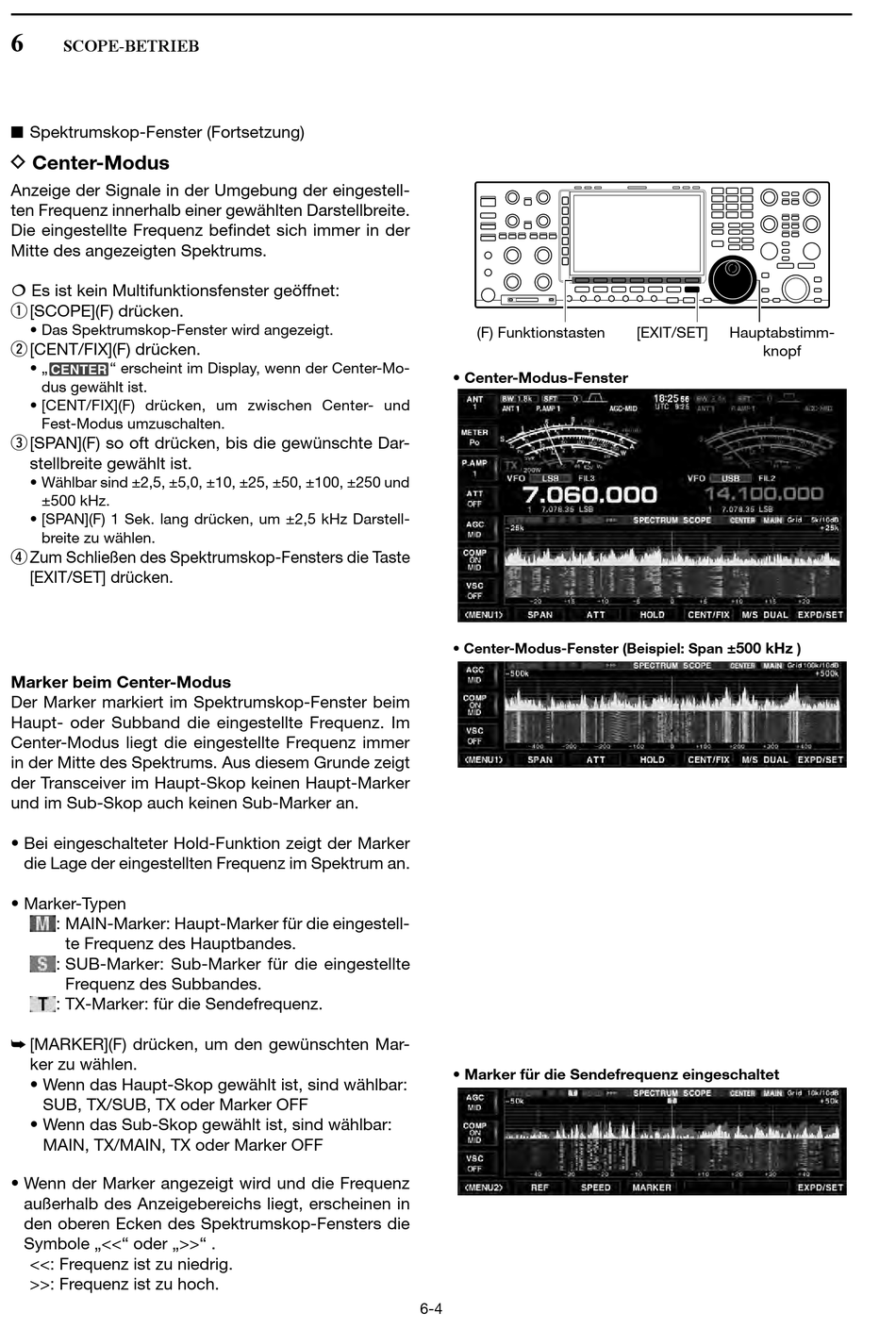

D Center-Modus
Anzeige der Signale in der Umgebung der einge stell-
ten Frequenz innerhalb einer gewählten Darstellbreite.
Die eingestellte Frequenz befindet sich immer in der
Mitte des angezeigten Spektrums.
Es ist kein Multifunktionsfenster geöffnet:
q [SCOPE](F) drücken.
• Das Spektrumskop-Fenster wird angezeigt.
w [CENT/FIX](F) drücken.
• „
" erscheint im Display, wenn der Center-Mo-
CENTER
dus gewählt ist.
• [CENT/FIX](F) drücken, um zwischen Center- und
Fest-Modus umzuschalten.
e [SPAN](F) so oft drücken, bis die gewünschte Dar-
stellbreite gewählt ist.
• Wählbar sind ±2,5, ±5,0, ±10, ±25, ±50, ±100, ±250 und
±500 kHz.
• [SPAN](F) 1 Sek. lang drücken, um ±2,5 kHz Dar stell-
breite zu wählen.
r Zum Schließen des Spektrumskop-Fensters die Taste
[EXIT/SET] drücken.
Marker beim Center-Modus
Der Marker markiert im Spektrumskop-Fenster beim
Haupt- oder Subband die eingestellte Frequenz. Im
Center-Modus liegt die eingestellte Frequenz immer
in der Mitte des Spektrums. Aus diesem Grunde zeigt
der Transceiver im Haupt-Skop keinen Haupt-Marker
und im Sub-Skop auch keinen Sub-Marker an.
• Bei eingeschalteter Hold-Funktion zeigt der Marker
die Lage der eingestellten Frequenz im Spektrum an.
• Marker-Typen
: MAIN-Marker: Haupt-Marker für die eingestell-
te Frequenz des Hauptbandes.
: SUB-Marker: Sub-Marker für die eingestellte
Frequenz des Subbandes.
: TX-Marker: für die Sendefrequenz.
➥ [MARKER](F) drücken, um den gewünschten Mar-
ker zu wählen.
• Wenn das Haupt-Skop gewählt ist, sind wählbar:
SUB, TX/SUB, TX oder Marker OFF
• Wenn das Sub-Skop gewählt ist, sind wählbar:
MAIN, TX/MAIN, TX oder Marker OFF
• Wenn der Marker angezeigt wird und die Frequenz
außerhalb des Anzeigebereichs liegt, erscheinen in
den oberen Ecken des Spektrumskop-Fensters die
Symbole „<<" oder „>>" .
<<: Frequenz ist zu niedrig.
>>: Frequenz ist zu hoch.
(F) Funktionstasten
• Center-Modus-Fenster
• Center-Modus-Fenster (Beispiel: Span
• Marker für die Sendefrequenz eingeschaltet
6-4
[EXIT/SET]
Hauptabstimm-
knopf
±500 kHz
)
