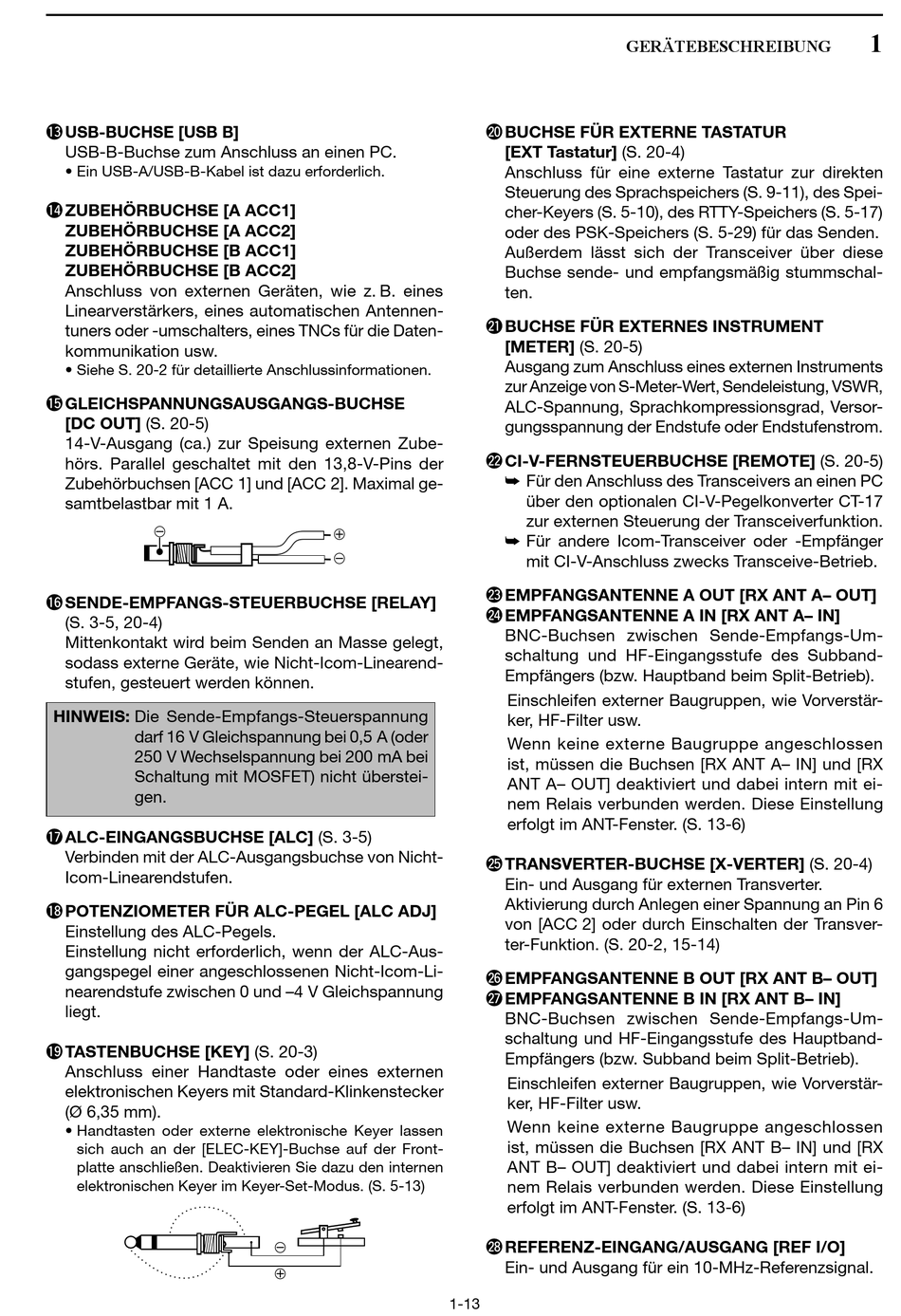

!3 USB-BUCHSE [USB B]
USB-B-Buchse zum Anschluss an einen PC.
• Ein USB-A/USB-B-Kabel ist dazu erforderlich.
!4 ZUBEHÖRBUCHSE [A ACC1]
ZUBEHÖRBUCHSE [A ACC2]
ZUBEHÖRBUCHSE [B ACC1]
ZUBEHÖRBUCHSE [B ACC2]
Anschluss von externen Geräten, wie z. B. eines
Linearverstärkers, eines automatischen Anten nen -
tuners oder -umschalters, eines TNCs für die Daten-
kommunikation usw.
• Siehe S. 20-2 für detaillierte Anschlussinformationen.
!5 GLEICHSPANNUNGSAUSGANGS-BUCHSE
[DC OUT] (S. 20-5)
14-V-Ausgang (ca.) zur Speisung externen Zu be-
hörs. Parallel geschaltet mit den 13,8-V-Pins der
Zubehörbuchsen [ACC 1] und [ACC 2]. Maximal ge-
samtbelastbar mit 1 A.
_
!6 SENDE-EMPFANGS-STEUERBUCHSE [RELAY]
(S. 3-5, 20-4)
Mittenkontakt wird beim Senden an Masse ge legt,
sodass externe Geräte, wie Nicht-Icom-Linearend-
stufen, gesteuert werden kön nen.
HINWEIS: Die Sende-Empfangs-Steuerspan nung
darf 16 V Gleichspannung bei 0,5 A (oder
250 V Wechselspannung bei 200 mA bei
Schal tung mit MOSFET) nicht überstei-
gen.
!7 ALC-EINGANGSBUCHSE [ALC] (S. 3-5)
Verbinden mit der ALC-Ausgangsbuchse von Nicht-
Icom-Linearendstufen.
!8 POTENZIOMETER FÜR ALC-PEGEL [ALC ADJ]
Einstellung des ALC-Pegels.
Einstellung nicht erforderlich, wenn der ALC-Aus-
gangspegel einer angeschlossenen Nicht-Icom-Li-
nearendstufe zwischen 0 und –4 V Gleich span nung
liegt.
!9 TASTENBUCHSE [KEY] (S. 20-3)
Anschluss einer Handtaste oder eines externen
elektronischen Keyers mit Standard-Klinkenstecker
(Ø 6,35 mm).
• Handtasten oder externe elektronische Keyer lassen
sich auch an der [ELEC-KEY]-Buchse auf der Front-
platte anschließen. Deaktivieren Sie dazu den internen
elektronischen Keyer im Keyer-Set-Modus. (S. 5-13)
+
_
_
+
@0 BUCHSE FÜR EXTERNE TASTATUR
[EXT Tastatur] (S. 20-4)
Anschluss für eine externe Tastatur zur direkten
Steuerung des Sprachspeichers (S. 9-11), des Spei-
cher-Keyers (S. 5-10), des RTTY-Speichers (S. 5-17)
oder des PSK-Speichers (S. 5-29) für das Senden.
Außerdem lässt sich der Transceiver über diese
Buchse sende- und empfangsmäßig stummschal-
ten.
@1 BUCHSE FÜR EXTERNES INSTRUMENT
[METER] (S. 20-5)
Ausgang zum Anschluss eines externen Instru ments
zur Anzeige von S-Meter-Wert, Sen de leis tung, VSWR,
ALC-Spannung, Sprach kom pres sions grad, Ver sor-
gungsspannung der Endstufe oder End stu fen strom.
@2 CI-V-FERNSTEUERBUCHSE [REMOTE] (S. 20-5)
➥ Für den Anschluss des Transceivers an einen PC
über den optionalen CI-V-Pegelkonverter CT-17
zur externen Steuerung der Transceiverfunktion.
➥ Für andere Icom-Transceiver oder -Empfänger
mit CI-V-Anschluss zwecks Transceive-Betrieb.
@3 EMPFANGSANTENNE A OUT [RX ANT A– OUT]
@4 EMPFANGSANTENNE A IN [RX ANT A– IN]
BNC-Buchsen zwischen Sende-Empfangs-Um-
schaltung und HF-Eingangsstufe des Subband-
Empfängers (bzw. Hauptband beim Split-Betrieb).
Einschleifen externer Baugruppen, wie Vorverstär-
ker, HF-Filter usw.
Wenn keine externe Baugruppe angeschlossen
ist, müssen die Buchsen [RX ANT A– IN] und [RX
ANT A– OUT] deaktiviert und dabei intern mit ei-
nem Re lais verbunden werden. Diese Einstellung
erfolgt im ANT-Fenster. (S. 13-6)
@5 TRANSVERTER-BUCHSE [X-VERTER] (S. 20-4)
Ein- und Ausgang für externen Transverter.
Aktivierung durch Anlegen einer Spannung an Pin 6
von [ACC 2] oder durch Einschalten der Trans ver-
ter-Funktion. (S. 20-2, 15-14)
@6 EMPFANGSANTENNE B OUT [RX ANT B– OUT]
@7 EMPFANGSANTENNE B IN [RX ANT B– IN]
BNC-Buchsen zwischen Sende-Empfangs-Um-
schaltung und HF-Eingangsstufe des Hauptband-
Empfängers (bzw. Subband beim Split-Betrieb).
Einschleifen externer Baugruppen, wie Vorverstär-
ker, HF-Filter usw.
Wenn keine externe Baugruppe angeschlossen
ist, müssen die Buchsen [RX ANT B– IN] und [RX
ANT B– OUT] deaktiviert und dabei intern mit ei-
nem Re lais verbunden werden. Diese Einstellung
erfolgt im ANT-Fenster. (S. 13-6)
@8 REFERENZ-EINGANG/AUSGANG [REF I/O]
Ein- und Ausgang für ein 10-MHz-Re fe renz signal.
1-13
