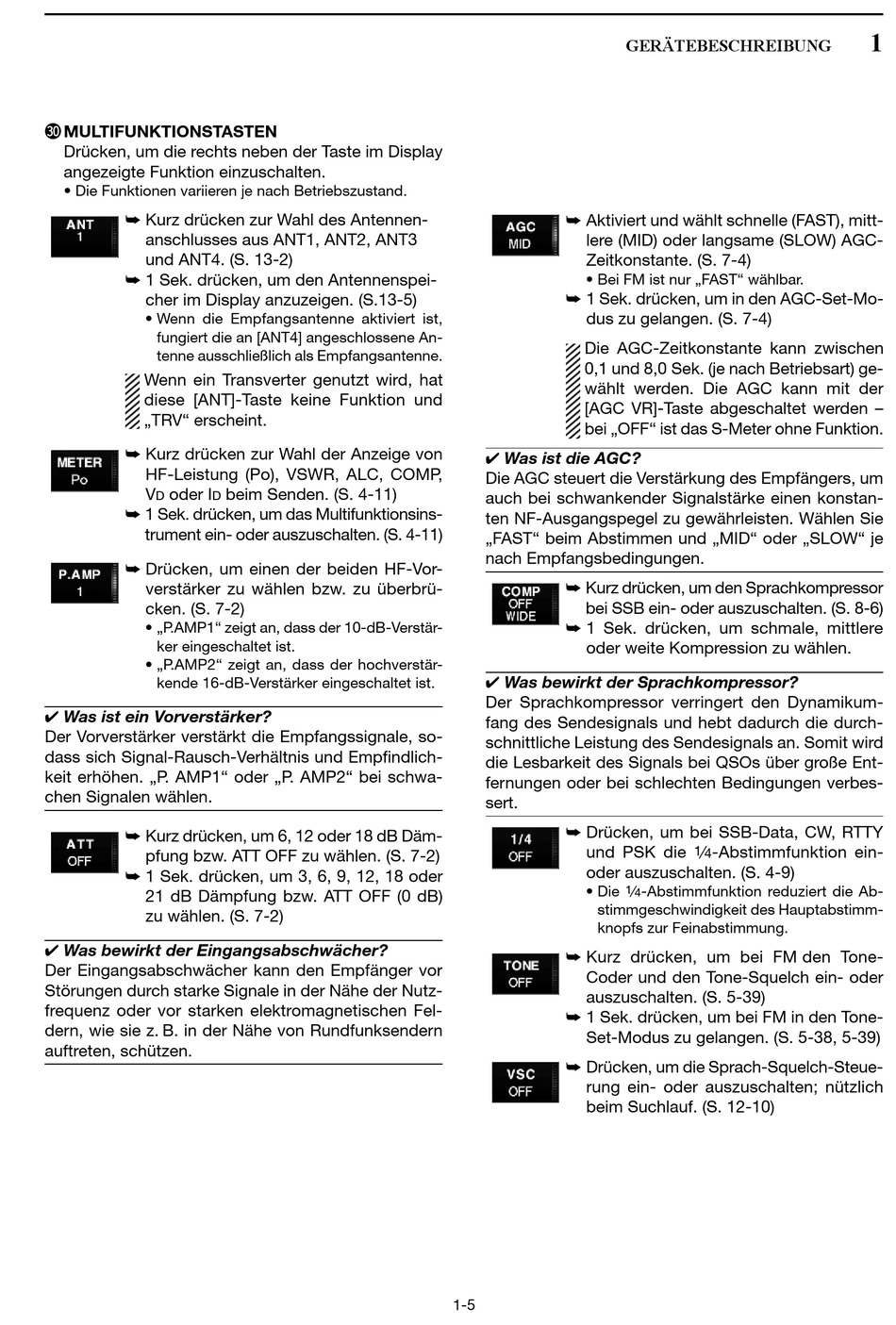

#0 MULTIFUNKTIONSTASTEN
Drücken, um die rechts neben der Taste im Display
angezeigte Funktion einzuschalten.
• Die Funktionen variieren je nach Betriebszustand.
➥ Kurz drücken zur Wahl des An ten nen-
an schlus ses aus ANT1, ANT2, ANT3
und ANT4. (S. 13-2)
➥ 1 Sek. drücken, um den Antennen spei-
cher im Display anzuzeigen. (S.13-5)
• Wenn die Empfangsantenne aktiviert ist,
fungiert die an [ANT4] angeschlossene An-
tenne ausschließlich als Empfangsan ten ne.
Wenn ein Transverter genutzt wird, hat
diese [ANT]-Taste keine Funktion und
„TRV" erscheint.
➥ Kurz drücken zur Wahl der Anzeige von
HF-Leistung (Po), VSWR, ALC, COMP,
V
oder I
d
d
➥ 1 Sek. drücken, um das Multifunktions in s-
trument ein- oder auszuschal ten. (S. 4-11)
➥ Drücken, um einen der beiden HF- Vor-
ver stärker zu wählen bzw. zu überbrü-
cken. (S. 7-2)
• „P.AMP1" zeigt an, dass der 10-dB-Ver stär-
ker eingeschaltet ist.
• „P.AMP2" zeigt an, dass der hoch ver stär-
ken de 16-dB-Ver stär ker eingeschaltet ist.
✔ Was ist ein Vorverstärker?
Der Vorverstärker verstärkt die Emp fangssignale, so-
dass sich Signal-Rausch-Verhältnis und Empfindlich-
keit erhöhen. „P. AMP1" oder „P. AMP2" bei schwa-
chen Signalen wählen.
➥ Kurz drücken, um 6, 12 oder 18 dB Däm-
p fung bzw. ATT OFF zu wählen. (S. 7-2)
➥ 1 Sek. drücken, um 3, 6, 9, 12, 18 oder
21 dB Dämpfung bzw. ATT OFF (0 dB)
zu wählen. (S. 7-2)
✔ Was bewirkt der Eingangsabschwächer?
Der Eingangsabschwächer kann den Empfänger vor
Stö run gen durch starke Signale in der Nähe der Nutz-
frequenz oder vor starken elektromagnetischen Fel-
dern, wie sie z. B. in der Nähe von Rundfunksendern
auftreten, schützen.
beim Senden. (S. 4-11)
➥ Aktiviert und wählt schnelle (FAST), mitt-
lere (MID) oder lang same (SLOW) AGC-
Zeit kon stan te. (S. 7-4)
• Bei FM ist nur „FAST" wählbar.
➥ 1 Sek. drücken, um in den AGC-Set-Mo-
dus zu gelangen. (S. 7-4)
Die AGC-Zeitkonstante kann zwischen
0,1 und 8,0 Sek. (je nach Betriebsart) ge-
wählt werden. Die AGC kann mit der
[AGC VR]-Taste abgeschaltet werden –
bei „OFF" ist das S-Meter ohne Funktion.
✔ Was ist die AGC?
Die AGC steuert die Verstärkung des Empfängers, um
auch bei schwankender Signalstärke einen konstan-
ten NF-Aus gangspegel zu gewährleisten. Wählen Sie
„FAST" beim Abstimmen und „MID" oder „SLOW" je
nach Empfangs bedingungen.
➥ Kurz drücken, um den Sprachkom pres sor
bei SSB ein- oder auszuschalten. (S. 8-6)
➥ 1 Sek. drücken, um schmale, mittlere
oder weite Kompression zu wählen.
✔ Was bewirkt der Sprachkompressor?
Der Sprachkompressor verringert den Dynamikum-
fang des Sendesignals und hebt dadurch die durch-
schnittliche Leistung des Sendesignals an. Somit wird
die Lesbarkeit des Signals bei QSOs über große Ent-
fernungen oder bei schlechten Bedingungen verbes-
sert.
➥ Drücken, um bei SSB-Data, CW, RTTY
und PSK die
oder auszuschalten. (S. 4-9)
• Die
stimmgeschwindigkeit des Hauptabstimm-
knopfs zur Feinabstimmung.
➥ Kurz drücken, um bei FM den Tone-
Coder und den Tone-Squelch ein- oder
aus zu schal ten. (S. 5-39)
➥ 1 Sek. drücken, um bei FM in den Tone-
Set-Modus zu gelangen. (S. 5-38, 5-39)
➥ Drücken, um die Sprach-Squelch-Steue-
rung ein- oder auszuschalten; nützlich
beim Suchlauf. (S. 12-10)
1-5
GERÄTEBESCHREIBUNG
⁄
-Abstimmfunktion ein-
1
4
1
⁄
-Abstimmfunktion reduziert die Ab-
4
1
