2

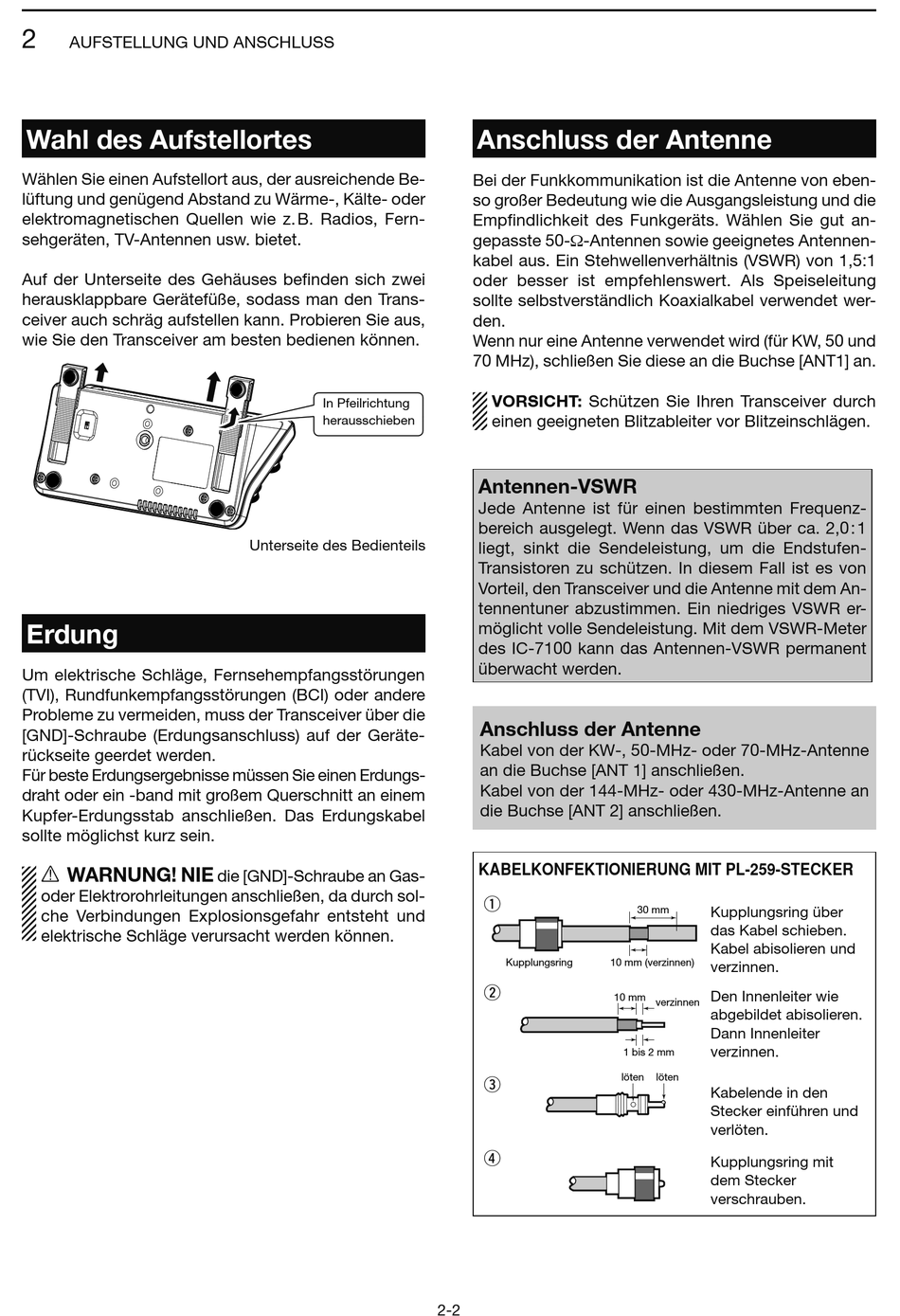

AUFSTELLUNG UND ANSCHLUSS

Wahl des Aufstellortes

Wählen Sie einen Aufstellort aus, der ausreichende Be-
lüftung und genügend Abstand zu Wärme-, Kälte- oder
elektromagnetischen Quellen wie z. B. Radios, Fern-
sehgeräten, TV-Antennen usw. bietet.
Auf der Unterseite des Gehäuses befinden sich zwei
herausklappbare Gerätefüße, sodass man den Trans-
ceiver auch schräg aufstellen kann. Probieren Sie aus,
wie Sie den Transceiver am besten bedienen können.

Erdung

Um elektrische Schläge, Fernsehempfangsstörungen
(TVI), Rundfunkempfangsstörungen (BCI) oder an dere
Probleme zu vermeiden, muss der Transceiver über die
[GND]-Schraube (Erdungsanschluss) auf der Geräte-
rückseite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Erdungs-
draht oder ein -band mit großem Querschnitt an einem
Kupfer-Erdungsstab anschließen. Das Erdungskabel
sollte möglichst kurz sein.
R WARNUNG! NIE
oder Elektrorohrleitungen anschließen, da durch sol-
che Verbindungen Explosionsgefahr entsteht und
elektrische Schläge verursacht werden können.
In Pfeilrichtung
herausschieben
Unterseite des Bedienteils
die [GND]-Schraube an Gas-

Anschluss der Antenne

Bei der Funkkommunikation ist die Antenne von eben-
so großer Bedeutung wie die Ausgangsleistung und die
Empfindlichkeit des Funkgeräts. Wählen Sie gut an-
gepasste 50-W-Antennen sowie geeignetes Antennen-
kabel aus. Ein Stehwellenverhältnis (VSWR) von 1,5:1
oder besser ist empfehlenswert. Als Spei se leitung
sollte selbstverständlich Koaxialkabel verwen det wer-
den.
Wenn nur eine Antenne verwendet wird (für KW, 50 und
70 MHz), schließen Sie diese an die Buchse [ANT1] an.
VORSICHT: Schützen Sie Ihren Transceiver durch
einen geeigneten Blitzableiter vor Blitzeinschlägen.
Antennen-VSWR
Jede Antenne ist für einen bestimmten Fre quenz-
bereich ausgelegt. Wenn das VSWR über ca. 2,0:1
liegt, sinkt die Sendeleistung, um die Endstufen-
Transistoren zu schützen. In diesem Fall ist es von
Vorteil, den Transceiver und die Antenne mit dem An-
tennentuner abzustimmen. Ein niedriges VSWR er-
möglicht volle Sendeleistung. Mit dem VSWR- Meter
des IC-7100 kann das Antennen-VSWR permanent
überwacht werden.
Anschluss der Antenne
Kabel von der KW-, 50-MHz- oder 70-MHz-Antenne
an die Buchse [ANT 1] anschließen.
Kabel von der 144-MHz- oder 430-MHz-Antenne an
die Buchse [ANT 2] anschließen.
KABELKONFEKTIONIERUNG MIT PL-259-STECKER
q
Kupplungsring
w
e
r
2-2
Kupplungsring über
30 mm
das Kabel schieben.
Kabel abisolieren und
10 mm (verzinnen)
verzinnen.
Den Innenleiter wie
10 mm
verzinnen
abgebildet abisolieren.
Dann Innenleiter
verzinnen.
1 bis 2 mm
löten löten
Kabelende in den
Stecker einführen und
verlöten.
Kupplungsring mit
dem Stecker
verschrauben.
