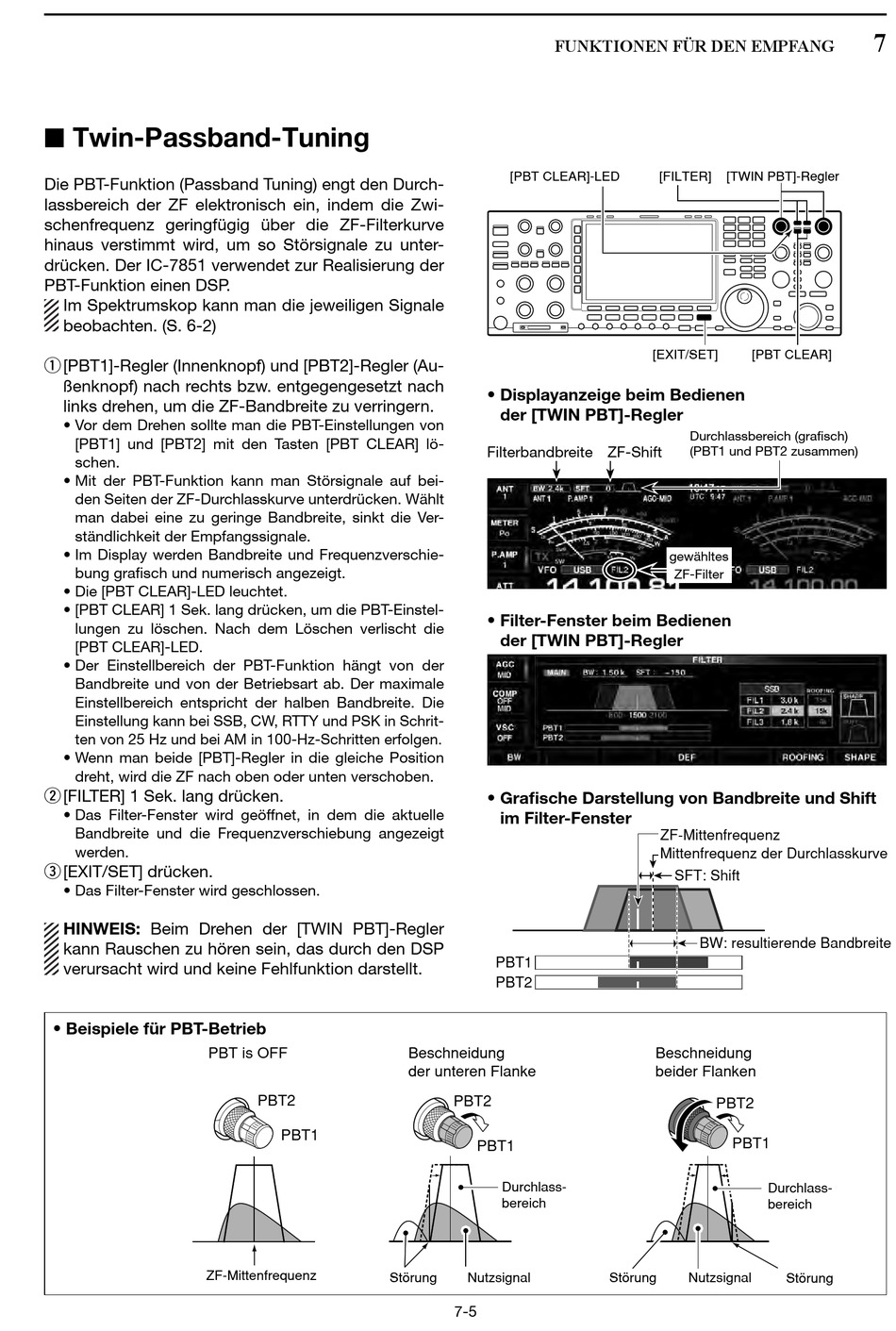

■ Twin-Passband-Tuning
Die PBT-Funktion (Passband Tuning) engt den Durch-
lass bereich der ZF elektronisch ein, indem die Zwi-
schen frequenz geringfügig über die ZF-Filterkurve
hi naus verstimmt wird, um so Störsignale zu un ter -
drücken. Der IC-7851 verwendet zur Reali sie rung der
PBT-Funktion einen DSP.
Im Spektrumskop kann man die jeweiligen Signale
beobachten. (S. 6-2)
q [PBT1]-Regler (Innenknopf) und [PBT2]-Regler (Au-
ßenknopf) nach rechts bzw. entgegengesetzt nach
links drehen, um die ZF-Bandbreite zu verringern.
• Vor dem Drehen sollte man die PBT-Einstellungen von
[PBT1] und [PBT2] mit den Tasten [PBT CLEAR] lö-
schen.
• Mit der PBT-Funktion kann man Störsignale auf bei-
den Seiten der ZF-Durchlasskurve unterdrücken. Wählt
man dabei eine zu geringe Bandbreite, sinkt die Ver-
ständlichkeit der Empfangssignale.
• Im Display werden Bandbreite und Frequenzverschie-
bung grafisch und numerisch angezeigt.
• Die [PBT CLEAR]-LED leuchtet.
• [PBT CLEAR] 1 Sek. lang drücken, um die PBT-Einstel-
lungen zu löschen. Nach dem Löschen verlischt die
[PBT CLEAR]-LED.
• Der Einstellbereich der PBT-Funktion hängt von der
Bandbreite und von der Betriebsart ab. Der maximale
Einstellbereich entspricht der halben Bandbreite. Die
Ein stellung kann bei SSB, CW, RTTY und PSK in Schrit-
ten von 25 Hz und bei AM in 100-Hz-Schritten erfolgen.
• Wenn man beide [PBT]-Regler in die gleiche Position
dreht, wird die ZF nach oben oder unten verschoben.
w [FILTER] 1 Sek. lang drücken.
• Das Filter-Fenster wird geöffnet, in dem die aktuelle
Bandbreite und die Frequenzverschiebung angezeigt
werden.
e [EXIT/SET] drücken.
• Das Filter-Fenster wird geschlossen.
HINWEIS: Beim Drehen der [TWIN PBT]-Regler
kann Rauschen zu hören sein, das durch den DSP
verursacht wird und keine Fehlfunktion darstellt.
• Beispiele für PBT-Betrieb
PBT is OFF
ZF-Mittenfrequenz
Beschneidung
der unteren Flanke
PBT2
PBT1
Störung
FUNKTIONEN FÜR DEN EMPFANG
[PBT CLEAR]-LED
• Displayanzeige beim Bedienen
der [TWIN PBT]-Regler
Filterbandbreite ZF-Shift
• Filter-Fenster beim Bedienen
der [TWIN PBT]-Regler
• Grafische Darstellung von Bandbreite und Shift
im Filter-Fenster
PBT1
PBT2
PBT2
PBT1
Durchlass-
bereich
Nutzsignal
Störung
7-5
[FILTER]
[TWIN PBT]-Regler
[EXIT/SET]
[PBT CLEAR]
Durchlassbereich (grafisch)
(PBT1 und PBT2 zusammen)
gewähltes
ZF-Filter
ZF-Mittenfrequenz
Mittenfrequenz der Durchlasskurve
SFT: Shift
BW: resultierende Bandbreite
Beschneidung
beider Flanken
PBT2
PBT1
Durchlass-
bereich
Nutzsignal
Störung
7
