5

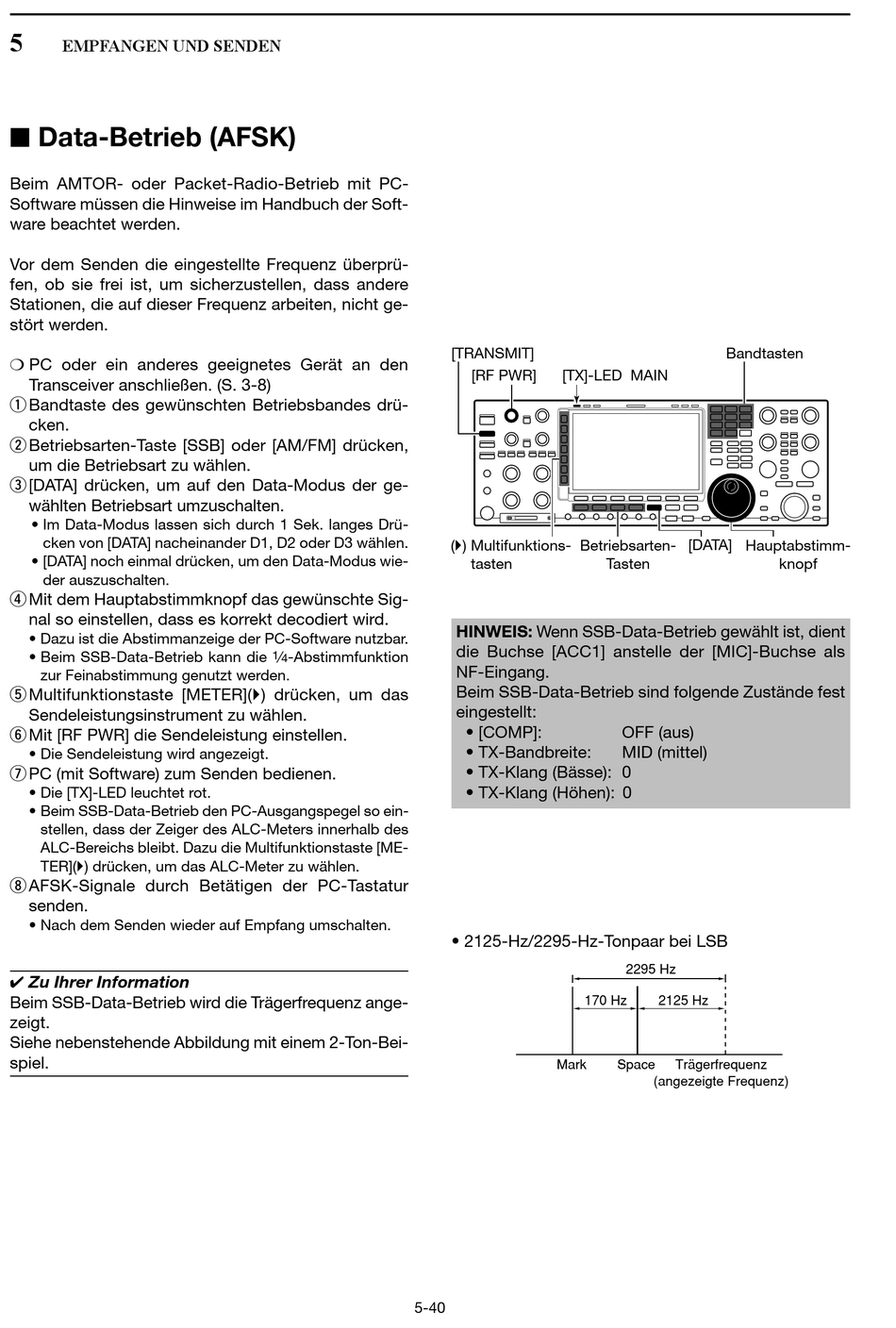

EMPFANGEN UND SENDEN
■ Data-Betrieb (AFSK)
Beim AMTOR- oder Packet-Radio-Betrieb mit PC-
Software müssen die Hinweise im Handbuch der Soft-
ware beachtet werden.
Vor dem Senden die eingestellte Frequenz überprü-
fen, ob sie frei ist, um sicherzustellen, dass andere
Sta tionen, die auf dieser Frequenz arbeiten, nicht ge-
stört werden.
❍ PC oder ein anderes geeignetes Gerät an den
Transceiver anschließen. (S. 3-8)
q Bandtaste des gewünschten Betriebsbandes drü-
cken.
w Betriebsarten-Taste [SSB] oder [AM/FM] drücken,
um die Betriebsart zu wählen.
e [DATA] drücken, um auf den Data-Modus der ge-
wählten Betriebsart umzuschalten.
• Im Data-Modus lassen sich durch 1 Sek. langes Drü-
cken von [DATA] nacheinander D1, D2 oder D3 wählen.
• [DATA] noch einmal drücken, um den Data-Modus wie-
der auszuschalten.
r Mit dem Hauptabstimmknopf das gewünschte Sig-
nal so einstellen, dass es korrekt decodiert wird.
• Dazu ist die Abstimmanzeige der PC-Software nutzbar.
• Beim SSB-Data-Betrieb kann die
zur Feinabstimmung genutzt werden.
t Multifunktionstaste [METER]() drücken, um das
Sendeleistungsinstrument zu wählen.
y Mit [RF PWR] die Sendeleistung einstellen.
• Die Sendeleistung wird angezeigt.
u PC (mit Software) zum Senden bedienen.
• Die [TX]-LED leuchtet rot.
• Beim SSB-Data-Betrieb den PC-Ausgangspegel so ein-
stellen, dass der Zeiger des ALC-Meters innerhalb des
ALC-Bereichs bleibt. Dazu die Multifunktionstaste [ME-
TER]() drücken, um das ALC-Meter zu wählen.
i AFSK-Signale durch Betätigen der PC-Tastatur
senden.
• Nach dem Senden wieder auf Empfang umschalten.
✔ Zu Ihrer Information
Beim SSB-Data-Betrieb wird die Trägerfrequenz ange-
zeigt.
Siehe nebenstehende Abbildung mit einem 2-Ton-Bei-
spiel.
⁄
-Abstimmfunktion
1
4
5-40
[TRANSMIT]
[RF PWR]
[TX]-LED MAIN
() Multifunktions-
Betriebsarten-
tasten
Tasten
HINWEIS: Wenn SSB-Data-Betrieb gewählt ist, dient
die Buchse [ACC1] anstelle der [MIC]-Buchse als
NF-Eingang.
Beim SSB-Data-Betrieb sind folgende Zustände fest
eingestellt:
• [COMP]:
• TX-Bandbreite:
• TX-Klang (Bässe): 0
• TX-Klang (Höhen): 0
• 2125-Hz/2295-Hz-Tonpaar bei LSB
170 Hz
Mark
Space
Bandtasten
[DATA]
Hauptabstimm-
knopf
OFF (aus)
MID (mittel)
2295 Hz
2125 Hz
Trägerfrequenz
(angezeigte Frequenz)
