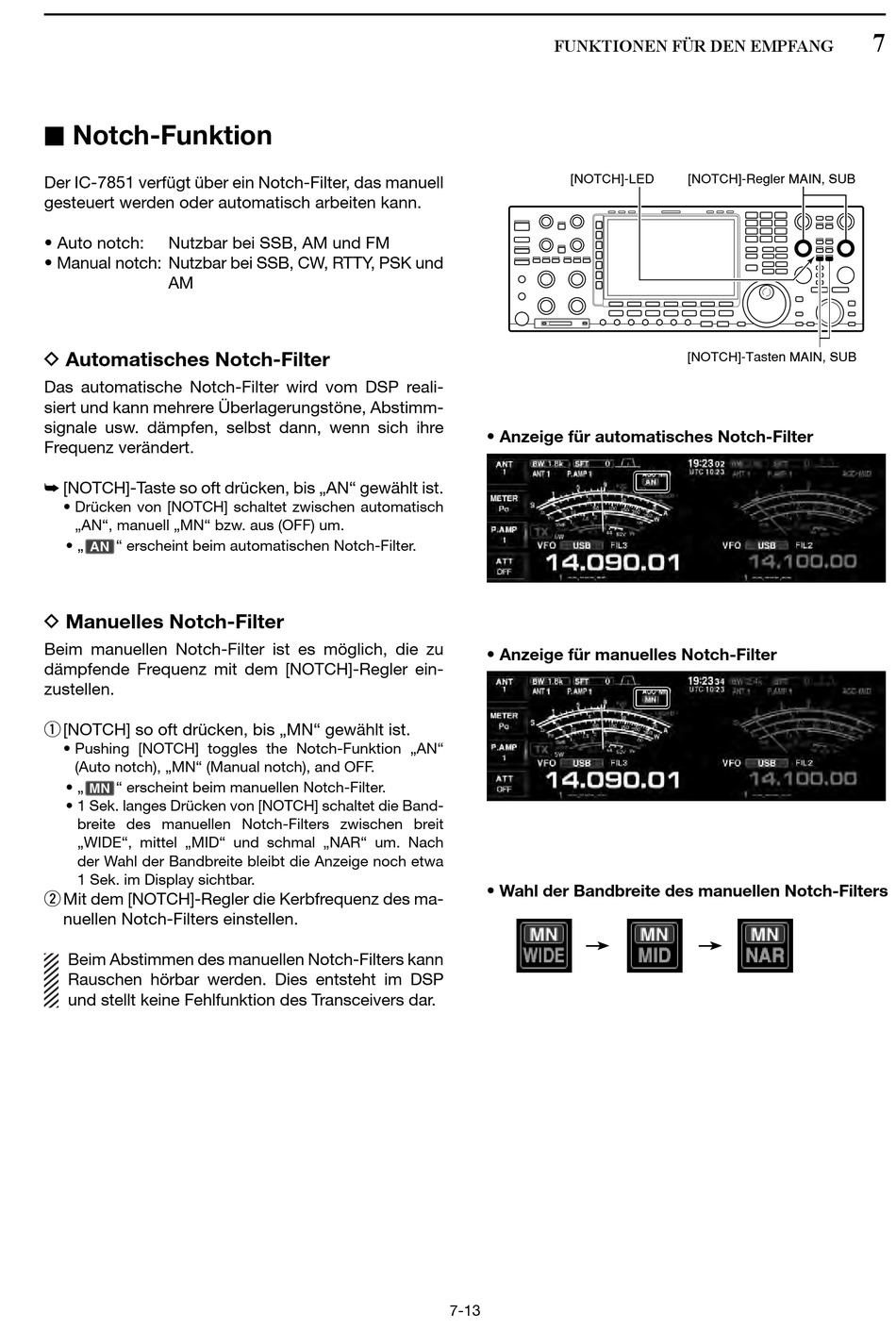

Notch-Funktion; Automatisches Notch-Filter; Manuelles Notch-Filter - Icom IC-7851 Bedienungsanleitung

■ Notch-Funktion

Der IC-7851 verfügt über ein Notch-Filter, das manuell
gesteuert werden oder automatisch arbeiten kann.
• Auto notch: Nutzbar bei SSB, AM und FM
• Manual notch: Nutzbar bei SSB, CW, RTTY, PSK und
AM
D Automatisches Notch-Filter
Das automatische Notch-Filter wird vom DSP reali-
siert und kann mehrere Über lagerungstöne, Ab stimm-
signale usw. dämpfen, selbst dann, wenn sich ihre
Fre quenz verändert.
➥ [NOTCH]-Taste so oft drücken, bis „AN" gewählt ist.
• Drücken von [NOTCH] schaltet zwischen automatisch
„AN", manuell „MN" bzw. aus (OFF) um.
• „ " erscheint beim automatischen Notch-Filter.
AN
D Manuelles Notch-Filter
Beim manuellen Notch-Filter ist es möglich, die zu
dämpfende Frequenz mit dem [NOTCH]-Regler ein-
zustellen.
q [NOTCH] so oft drücken, bis „MN" gewählt ist.
• Pushing [NOTCH] toggles the Notch-Funktion „AN"
(Auto notch), „MN" (Manual notch), and OFF.
• „ " erscheint beim manuellen Notch-Filter.
MN
• 1 Sek. langes Drücken von [NOTCH] schaltet die Band-
breite des manuellen Notch-Filters zwischen breit
„WIDE", mittel „MID" und schmal „NAR" um. Nach
der Wahl der Bandbreite bleibt die Anzeige noch etwa
1 Sek. im Display sichtbar.
w Mit dem [NOTCH]-Regler die Kerbfrequenz des ma-
nu ellen Notch-Filters einstellen.
Beim Abstimmen des manuellen Notch-Filters kann
Rau schen hörbar werden. Dies entsteht im DSP
und stellt keine Fehlfunktion des Transceivers dar.
FUNKTIONEN FÜR DEN EMPFANG
[NOTCH]-LED
• Anzeige für automatisches Notch-Filter
• Anzeige für manuelles Notch-Filter
• Wahl der Bandbreite des manuellen Notch-Filters
7-13
[NOTCH]-Regler MAIN, SUB
[NOTCH]-Tasten MAIN, SUB
7
