GERÄTEBESCHREIBUNG

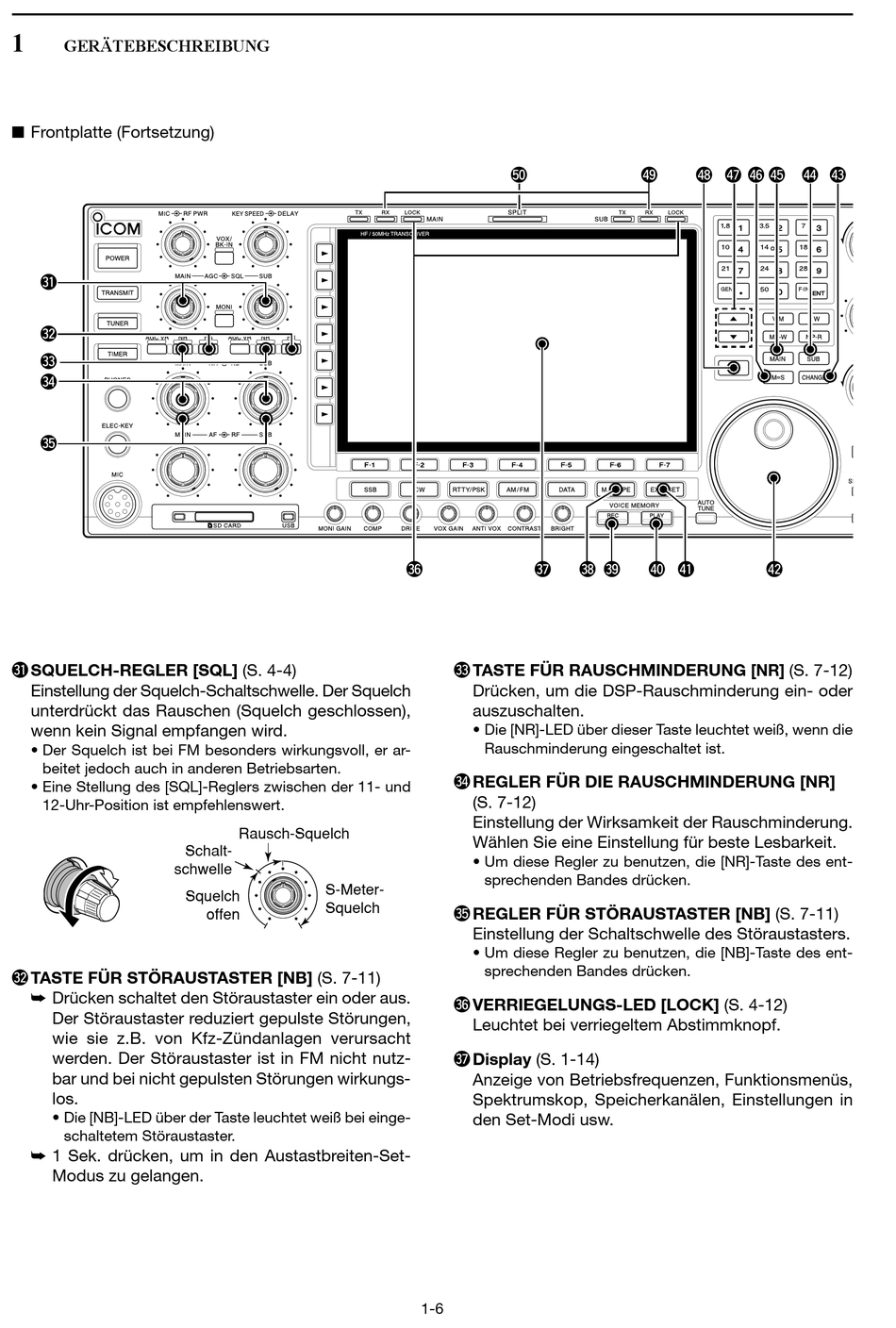

■ Frontplatte (Fortsetzung)
#1
#2
#3
#4
#5
#1 SQUELCH-REGLER [SQL] (S. 4-4)
Einstellung der Squelch-Schaltschwelle. Der Squelch
unterdrückt das Rauschen (Squelch ge schlos sen),
wenn kein Signal empfangen wird.
• Der Squelch ist bei FM besonders wirkungsvoll, er ar-
beitet jedoch auch in anderen Betriebsarten.
• Eine Stellung des [SQL]-Reglers zwischen der 11- und
12-Uhr-Position ist empfehlenswert.
schwelle
#2 TASTE FÜR STÖRAUSTASTER [NB] (S. 7-11)
➥ Drücken schaltet den Störaustaster ein oder aus.
Der Störaustaster reduziert gepulste Störungen,
wie sie z.B. von Kfz-Zündanlagen verursacht
wer den. Der Störaustaster ist in FM nicht nutz-
bar und bei nicht gepulsten Störungen wirkungs-
los.
• Die [NB]-LED über der Taste leuchtet weiß bei ein ge-
schaltetem Störaustaster.
➥ 1 Sek. drücken, um in den Austastbreiten-Set-
Modus zu gelangen.
Rausch-Squelch
Schalt-
S-Meter-
Squelch
Squelch
offen
%0
#6 #7
#3 TASTE FÜR RAUSCHMINDERUNG [NR] (S. 7-12)
■ ■ D rücken, um die DSP-Rauschminderung ein- oder
aus zuschalten.
• Die [NR]-LED über dieser Taste leuchtet weiß, wenn die
Rauschminderung eingeschaltet ist.
#4 REGLER FÜR DIE RAUSCHMINDERUNG [NR]
(S. 7-12)
■ ■ E instellung der Wirksamkeit der Rauschminderung.
Wählen Sie eine Einstellung für beste Lesbarkeit.
• Um diese Regler zu benutzen, die [NR]-Taste des ent-
sprechenden Bandes drücken.
#5 REGLER FÜR STÖRAUSTASTER [NB] (S. 7-11)
■ Einstellung der Schaltschwelle des Störaustasters.
• Um diese Regler zu benutzen, die [NB]-Taste des ent-
sprechenden Bandes drücken.
#6 VERRIEGELUNGS-LED [LOCK] (S. 4-12)
Leuchtet bei verriegeltem Abstimmknopf.
#7 Display (S. 1-14)
Anzeige von Betriebsfrequenzen, Funktionsmenüs,
Spektrumskop, Speicherkanälen, Einstellungen in
den Set-Modi usw.
1-6
$9 $8 $7 $6
#8 #9 $0 $1
$5 $4 $3
$2
