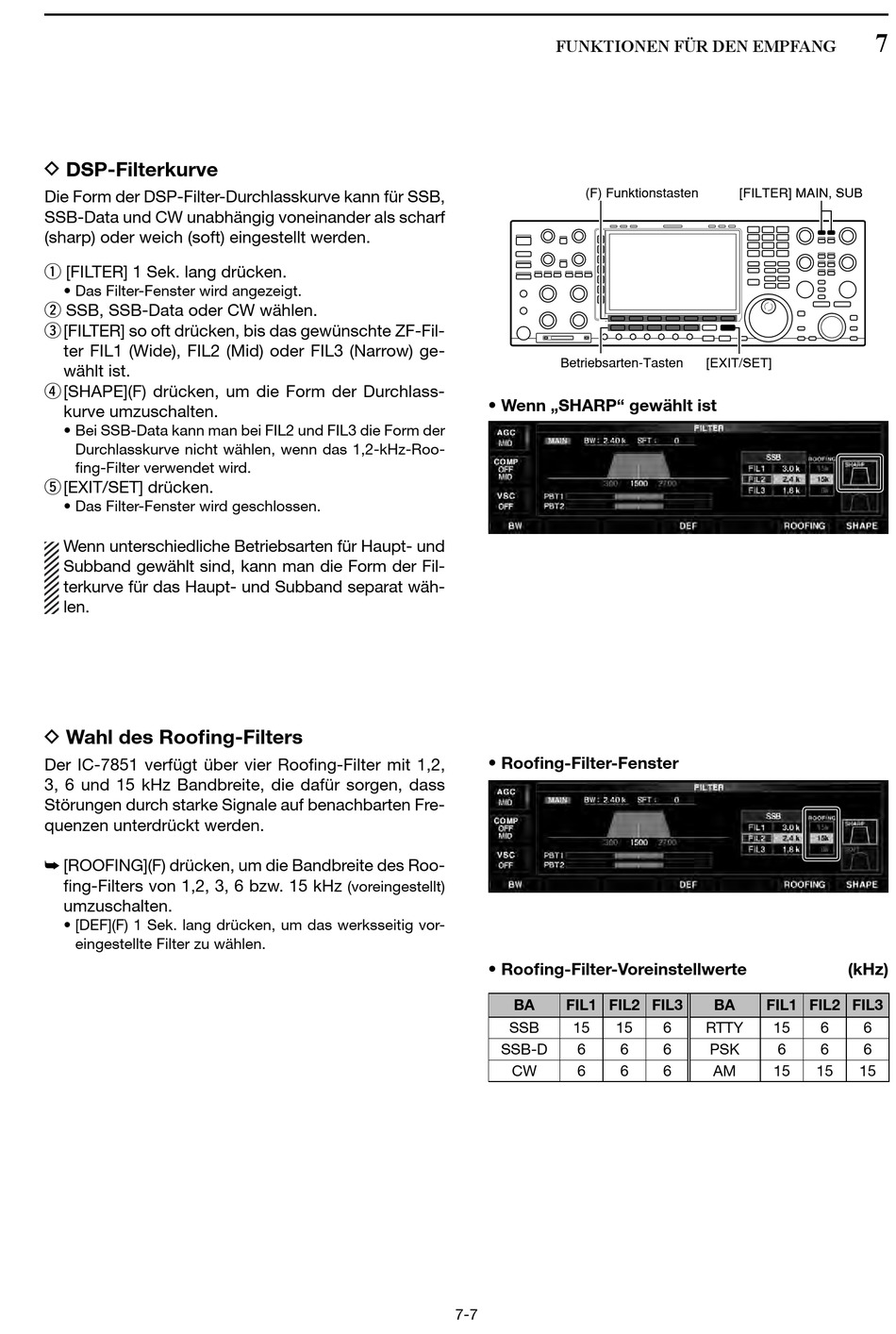

D DSP-Filterkurve
Die Form der DSP-Filter-Durchlasskurve kann für SSB,
SSB-Data und CW unabhängig voneinander als scharf
(sharp) oder weich (soft) eingestellt werden.
q [FILTER] 1 Sek. lang drücken.
• Das Filter-Fenster wird angezeigt.
w SSB, SSB-Data oder CW wählen.
e [FILTER] so oft drücken, bis das gewünschte ZF-Fil-
ter FIL1 (Wide), FIL2 (Mid) oder FIL3 (Narrow) ge-
wählt ist.
r [SHAPE](F) drücken, um die Form der Durchlass-
kurve umzuschalten.
• Bei SSB-Data kann man bei FIL2 und FIL3 die Form der
Durchlasskurve nicht wählen, wenn das 1,2-kHz-Roo-
fing-Filter verwendet wird.
t [EXIT/SET] drücken.
• Das Filter-Fenster wird geschlossen.
Wenn unterschiedliche Betriebsarten für Haupt- und
Subband gewählt sind, kann man die Form der Fil-
terkurve für das Haupt- und Subband separat wäh-
len.
D Wahl des Roofing-Filters
Der IC-7851 verfügt über vier Roofing-Filter mit 1,2,
3, 6 und 15 kHz Bandbreite, die dafür sorgen, dass
Störungen durch starke Signale auf benachbarten Fre-
quenzen unterdrückt werden.
➥ [ROOFING](F) drücken, um die Bandbreite des Roo -
fing-Filters von 1,2, 3, 6 bzw. 15 kHz
umzuschalten.
• [DEF](F) 1 Sek. lang drücken, um das werksseitig vor-
ein gestell te Filter zu wählen.
• Wenn „SHARP" gewählt ist
• Roofing-Filter-Fenster
(voreingestellt)
• Roofing-Filter-Voreinstellwerte
BA
SSB
SSB-D
CW
7-7
FUNKTIONEN FÜR DEN EMPFANG
(F) Funktionstasten
Betriebsarten-Tasten
[EXIT/SET]
FIL1 FIL2 FIL3
BA
15
15
6
RTTY
6
6
6
PSK
6
6
6
AM
7
[FILTER] MAIN, SUB
(kHz)
FIL1 FIL2 FIL3
15
6
6
6
6
6
15
15
15
